SIMIREL
Elektronisches Zeitrelais
Montageanleitung
Beschreibung

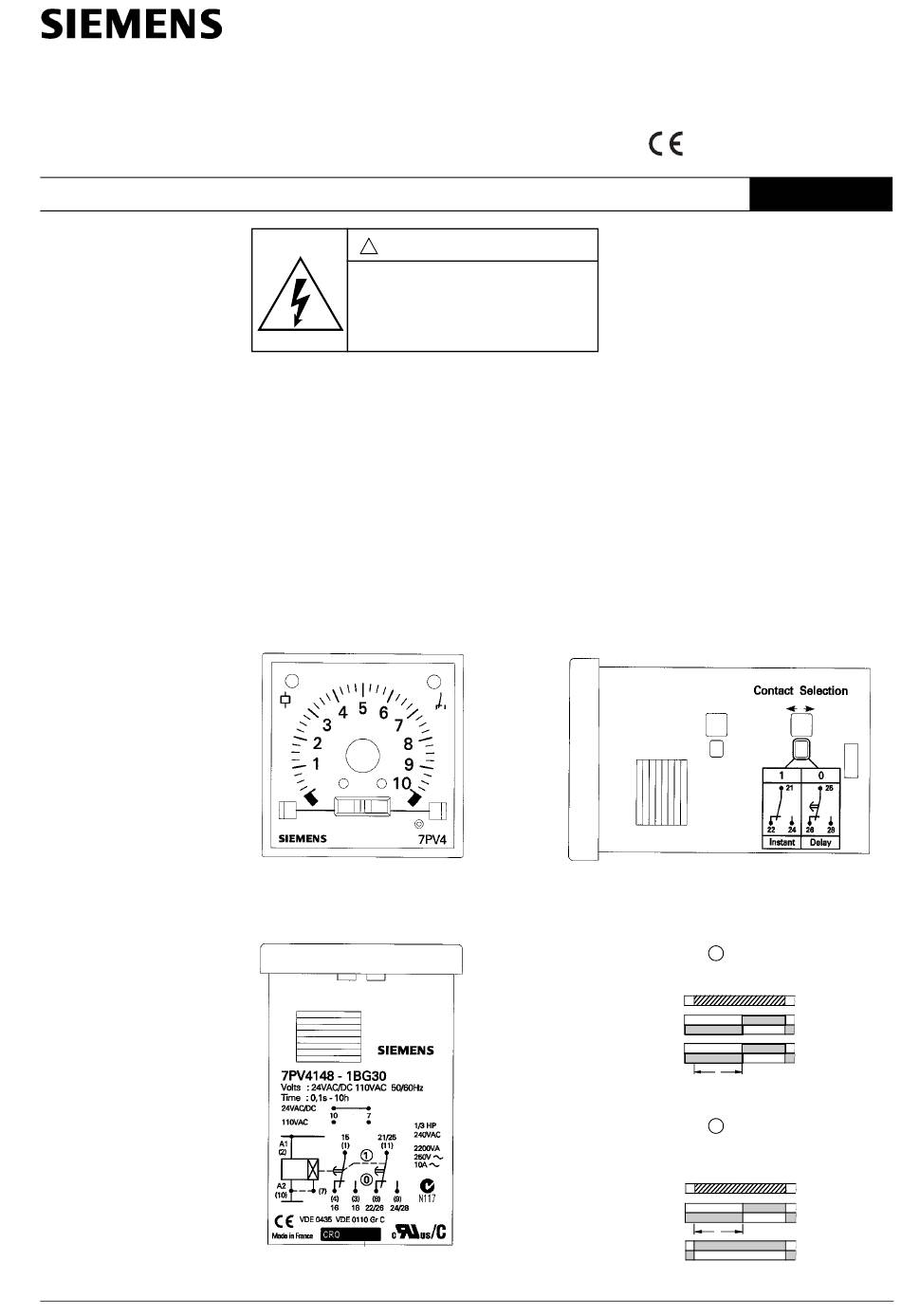

Front- und Seitenansicht
mit Schaltbild
Beispiel: 7PV4148-1BG30
GWA 4NEB 968 0065-10
!
WARNUNG
Gefährliche elektrische Spannung!
Kann zu elektrischem Schlag
und Verbrennungen führen.
Vor Beginn der Arbeiten Anlage
und Gerät spannungsfrei schalten.
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet!
ansprechverzögert
steckbar auf
Stecksockel 7PX9921
und LZX: MT78750
x1
Min
SIMIREL
Bestell-Nr.: 7ZX1012-0PV41-1AN1
mit 2 LED
2 Wechsler verzögert oder
1 Wechsler verzögert +
1 Wechsler sofort schaltend
7PV4148-1BG30
7PV4148-1BP30
EN 60947, IEC 60947
Deutsch
6 analoge Zeitbereiche:
0,1 s
bis 1 s
1 s
bis 10 s
0,1 min bis 1 min
1 min
bis 10 min
0,1 h
bis 1 h
1 h
bis 10 h
0
0
ansprechverzögert
A1/A2
15/18
15/16
25/28
25/26
t
1
ansprechverzögert
und sofort schaltend
A1/A2
15/18
15/16
t
21/24
21/22
1
Advertisement
Related Manuals for Siemens SIMIREL 7PV4148-1BG30
Summary of Contents for Siemens SIMIREL 7PV4148-1BG30
- Page 1 SIMIREL 7PV4148-1BG30 7PV4148-1BP30 Elektronisches Zeitrelais EN 60947, IEC 60947 Montageanleitung Bestell-Nr.: 7ZX1012-0PV41-1AN1 Deutsch WARNUNG Gefährliche elektrische Spannung! Kann zu elektrischem Schlag und Verbrennungen führen. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten. Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten gewährleistet! Beschreibung ansprechverzögert mit 2 LED...
- Page 2 SIMIREL 7PV4148-1BG30 7PV4148-1BP30 Electronic Time Relay EN 60947, IEC 60947 Assembly Instructions Order No.: 7ZX1012-0PV41-1AN1 English WARNING HAZARDOUS VOLTAGE. Can cause electrical shock and burns. Disconnect power before proceeding with any work on this equipment. Reliable functioning of the equipment is only ensured with certified components. Description ON-delay With 2 LEDs...
- Page 3 SIMIREL 7PV4148-1BG30 Relais temporisé électronique 7PV4148-1BP30 EN 60947, CEI 60947 Instructions de montage N° de référence : 7ZX1012-0PV41-1AN1 Français ATTENTION Tension dangereuse ! Risque d’électrocution et de brûlure. Isoler cet appareil du réseau avant d’y intervenir pour travaux. Le fonctionnement sûr de l'appareil n'est garanti qu'avec des composants certifiés. Description retardé...
- Page 4 SIMIREL 7PV4148-1BG30 Relé de tiempo electrónico 7PV4148-1BP30 EN 60947, IEC 60947 Instrucciones de montaje Referencia: 7ZX1012-0PV41-1AN1 Español PRECAUCIÓN ¡Tensión peligrosa! Puede causar choque eléctrico y quemaduras. Desconectar la alimentación antes de efectuar trabajo alguno en este equipo. El funcionamiento seguro del aparato sólo está garantizado con componentes certificados. Descripción retardado a la excitación con 2 LED...
- Page 5 SIMIREL 7PV4148-1BG30 Relè elettronico a tempo 7PV4148-1BP30 EN 60947, IEC 60947 Istruzioni di montaggio N. di ordinazione: 7ZX1012-0PV41-1AN1 Italiano ATTENZIONE Tensione elettrica pericolosa! Rischio di shock elettrico e ustioni. Prima di eseguire qualsiasi tipo di lavoro, assicurarsi che l’apparecchio e l’impianto siano scollegati. Il funzionamento sicuro dell'apparecchiatura viene garantito soltanto con componenti certificati.
- Page 6 Telephone: +49 (0) 180 50 50 222 Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren! Bestell-Nr./Order No.: 7ZX1012-0PV41-1AN1 Subject to change without prior notice. Store for use at a later date. Printed in the Federal Republic of Germany © Siemens AG 2000...
