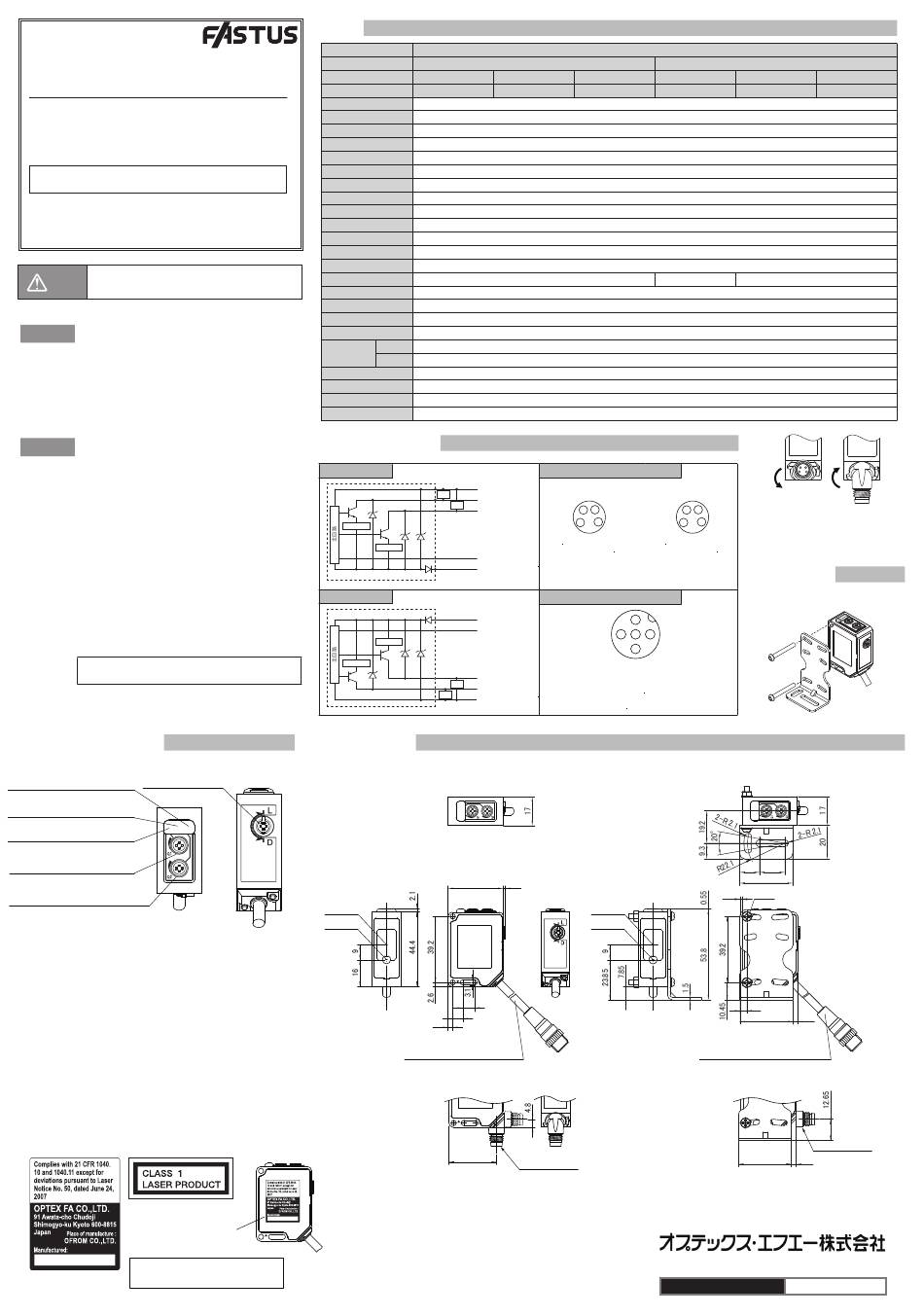

Fastus TOF-L450 Series Instruction Manual

*English manual is on flip side
距離設定型光電センサ
TOF-L450 シリーズ
・TOF-L450□□
・TOF-L450D□□
取扱説明書
●お買い上げいただきありがとうございます。ご希望通りの製品で
あることをご確認ください
●取扱説明書（本書）は、ご使用前によくご確認いただき大切に保
管してください
この表示を無視して誤った取り扱いをすると。人が死亡
警告
または重症を負う可能性が想定される内容を示します。
また、重大な物的損害を受ける恐れがあります。
● この商品の光源は可視光半導体レーザーを使用しており
警 告
ます。レーザー光が直接または鏡面体に反射して目に入
らないようにご注意ください。目に入ると失明する恐れ
があります。
● この商品は防爆構造ではありませんので、引火性または
爆発性ガス、液体の環境下では使用しないでください。
● この商品は分解したときに自動的にレーザー放射を停止
する機能を備えておりませんので、分解・改造をしない
でください。人体への障害、火災、感電の原因になりま
す。
●電源が入ったままの配線作業・コネクタの脱着は危険で
注 意
す。必ず電源を切ってから行って ください。
●次のような場所への設置は誤動作の原因となる事があり
ますのでご注意ください。
1. ホコリ・蒸気等の多い場所。
2. 腐食性ガスの発生する場所。
3. 水 ･ 油等が直接飛散する場所。
4. 振動・衝撃等の激しい場所。
●屋外での使用は避けてください。
●電源投入時（約 300ms) の過渡状態でのご使用は避けて
ください。
●高圧線や動力線との配線は別配線としてください｡ 誘導
による誤動作や破損の原因となります｡
●商品個々のばらつきや、対象物の状態によって検出特性
に違いが生じることがあります｡
●定格の範囲内で使用してください。
●氷点下ではケーブルを屈曲させないでください。
この製品は人体保護を目的とした安全機器として、
ご使用頂けません。
操作部名称、設定
ライトON、ダークON
出力表示灯 出力2 (橙色)
切替ボリウム
(2出力タイプのみ)
表示灯 (安定：緑/不安定：赤)
レーザーOFF (消灯)
出力表示灯 出力1 (橙色)
Q1 距離設定ボリウム（出力1）
Q2 距離設定ボリウム（出力2）
(2出力タイプのみ)
検出距離の設定（距離設定ボリウム）
●
1. 距離設定ボリウムを左に回し、出力表示灯（橙）が消灯する位置で
止めます。
2. 距離設定ボリウムを右に回し、出力表示灯（橙）と安定表示灯（緑）
が点灯する位置で止めます。以上で検出距離の設定は完了です。
※ 2出力タイプには感度調整ボリウムが２箇所あり、個別の検出距離設
定が可能です。
出力方式の切替（ライトON、ダークON切替ボリウム）
●
ライトON、ダークON切替ボリウムにより下記の出力設定が可能です。
ライトON（L）・・・入光時に出力
ダークON（D）・・・遮光時に出力
※ 出荷時のモード切替ボリウムの設定は「ライトON」の位置になって
います。
レーザー使用に関する注意事項
この商品は可視光レーザービームを放射しておりJIS C6802 / IEC60825-1
レーザー安全規格のクラス1に相当します。
本製品を米国へ輸出する場合、米国FDA（Food and Drug Administration）
のレーザー規制に従う必要があります。
この商品はCDRH（Center for Devices and Radiological Health）に届出済みです。
IEC60825-1：2007
内蔵レーザーダイオード
波長 ： 650nm, 最大出力 7mW, ビーム発散9°
仕様
タ イ プ
出力数
接続方式
型式
電源電圧
消費電流
検出距離
光源
レーザークラス
スポット径
投光ビーム広がり
応差距離
応答速度
出力方式
表示方式
距離設定
制御出力
外部入力
相互干渉防止
保護回路
主
使用周囲温度／湿度
回
路
保管周囲温度／湿度
使用周囲照度
耐振動
耐衝撃
保護構造
主
材質 回
路
入出力回路図
NPN タイプ
主
回
路
保護回路
PNP タイプ
保護回路
外形寸法図
■ ケーブル、 M12タイプ
●取付け金具無し
受光軸中心
投光軸中心
■ M8コネクタタイプ
FDA証明ラベル
1出力
M8コネクタ 2m ケーブル
TOF-L450C(N/P) TOF-L450(N/P)
赤色レーザーダイオード (波長：650nm, 最大出力 64mW, 投光パルス 9ns, 投光周期 16.67MHz）
出力表示（橙色LED）/ 安定表示（緑色LED）/ 不安定表示 （赤色LED)
NPN/PNPオープンコレクタ DC30V 100mA以下（残留電圧1.8V以下）
レーザーOFF 入力 (NPN : Low active, PNP : High active)
負荷 主
回
路
保護回路 保護回路
太陽光
蛍光灯
保護回路 保護回路
主
回
路
負荷
茶
DC10~30V
負荷
黒
主 制御出力 1
回 負荷
白 4
制御出力 2
路
1
保護回路
外部入力
灰
（レーザーOFF入力）
青
0V
茶
DC10~30V
灰
外部入力
（レーザーOFF入力）
保護回路
黒
制御出力 1
負荷
白
制御出力 2
負荷
青
0V
32.8 1.25
7
6
2.8
Φ4.5 4芯 2m ケーブル （1出力タイプ）
Φ4.5 5芯 2m ケーブル （2出力タイプ）
Φ4.5 M12 5 pin 300mm コネクタケーブル
28.25
M8 4pin コネクタ
拡散反射型
M12 コネクタケーブル M8コネクタ
TOF-L450M12(N/P) TOF-L450DC(N/P)
DC10～30V リップル（P-P）10%含む
85mA max.
4.5m （反射率90％ 白紙 200x200mm）
CLASS 1（IEC/JIS）
φ17mm /4.5ｍ
±0.5°max
15%以下
0.5ms以下
ライト（入光時）ON、ダーク（遮光時）ON スイッチ切替
4回転ボリウム
-
2台まで
逆接保護、過電流保護
負荷
-10～50℃/35～85%RH （氷結・結露しないこと）
-40～70℃/35～95%RH （氷結・結露しないこと）
受光面照度 4,000lx以下
受光面照度 3,000lx以下
10~55Hz 振幅1.5m X,Y,Z 各方向 2時間（IEC60068）
2
500m/s （約50G）X,Y,Z各方向3回 （IEC60068）
IP67
ケース ： ABS / レンズ : PMMA
負荷
M8 コネクタ ピン No
1出力タイプ 2出力タイプ
2 4 4 2 4
3 3 1 3 3
1 1
①・・・DC10~30V
①・・・DC10~30V
②・・・制御出力 2
②・・・外部入力（レーザーOFF入力）
③・・・0V
③・・・0V
④・・・制御出力 1
④・・・制御出力 1
M12 コネクタ ピン No
2
3 5 1
4
①・・・DC10~30V
②・・・制御出力 2
③・・・0V
④・・・制御出力 1
⑤・・・外部入力（レーザーOFF入力）
●取付け金具付 （水平方向）
受光軸中心
投光軸中心
Φ4.5 4芯 2m ケーブル （1出力タイプ）
Φ4.5 5芯 2m ケーブル （2出力タイプ）
Φ4.5 M12 5 pin 300mm コネクタケーブル
●製品の仕様は改良のため予告なく変更することがあります
●製品に関するお問い合わせ、ご意見等は製造・販売元の下記までご連絡ください
本 社 〒 600-8815 京都府京都市下京区中堂寺粟田町 91 京都リサーチパーク内
オプテックス・エフエーホームページ
2出力
2m ケーブル M12 コネクタケーブル
TOF-L450D(N/P) TOF-L450DM12(N/P)
レーザーOFF 入力 (NPN : Low active, PNP : High active)
水平 → 垂直
垂直 → 水平
M8コネクタは水平 ・ 垂直方向に可動
しますが、 上図に示すように一方向
しか回転しません。
反対方向に強く回し過ぎると破損の恐
れがありますのでご注意ください。
取り付け
締め付けトルクは0.5N ・ ｍ以下としてください。
[ mm]
11.7 15
31.3
1.29 2-M3
4.1
31.3 2.8
M8 4pin コネクタ
31.3 2.8
TEL 075-325-2920 FAX 075-325-2921
http://www.optex-fa.jp
