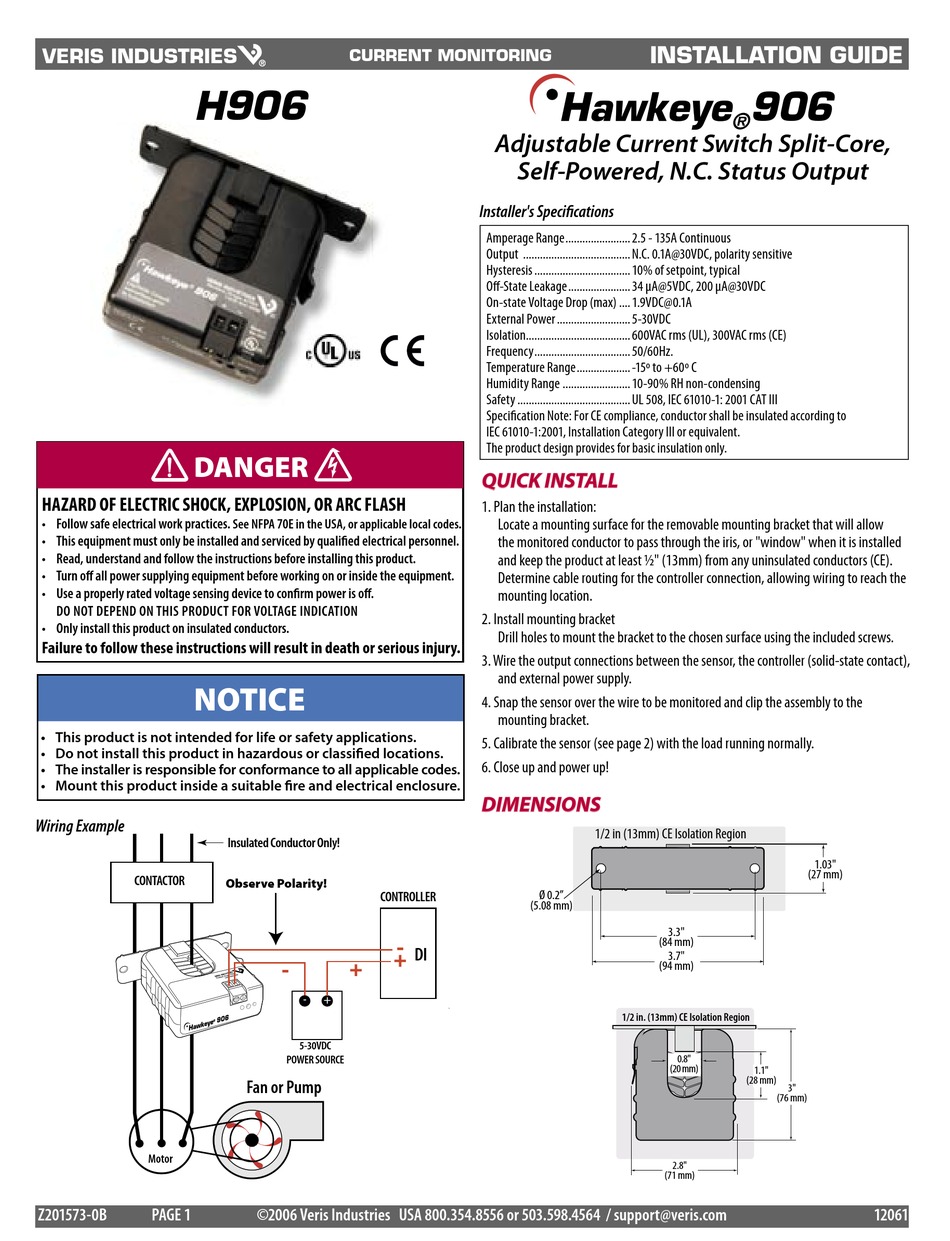

Veris Industries Hawkeye 906 Installation Manual

����� ����������
H906
������
�������������������������������������������������
�� ��������������������������������������� ���������������������������������������������������
�� ������������������������������������������������������������������������������������
�� ����������������������������������������������������������������������������
�� ��������������������������������������������������������������������������������
�� ������������������������������������������������������������������
� ����������������������������������������������������
�� ��������������������������������������������������
����������������������������������������������������������������������������
������
�� �������������������������������������������������������������
�� ����������������������������������������������������������������
�� ���������������������������������������������������������������������
�� ������������������������������������������������������������������

Wiring Example

���������
�����
Z201573-0B PAGE 1
CURRENT MONITORING
�������������������������
�����������������
����������
�
�
�
�
� �
�������
������������
�����������
©2006 Veris Industries USA 800.354.8556 or 503.598.4564 / support@veris.com
Adjustable Current Switch Split-Core,
Self-Powered, N.C. Status Output
Installer's Specifi cations
Amperage Range ....................... 2.5 - 135A Continuous
Output ...................................... N.C. 0.1A@30VDC, polarity sensitive
Hysteresis .................................. 10% of setpoint, typical
Off -State Leakage ...................... 34 µA@5VDC, 200 µA@30VDC
On-state Voltage Drop (max) .... 1.9VDC@0.1A
External Power .......................... 5-30VDC
Isolation ..................................... 600VAC rms (UL), 300VAC rms (CE)
Frequency .................................. 50/60Hz.
Temperature Range ................... -15º to +60º C
Humidity Range ........................ 10-90% RH non-condensing
Safety ........................................ UL 508, IEC 61010-1: 2001 CAT III
Specifi cation Note: For CE compliance, conductor shall be insulated according to
IEC 61010-1:2001, Installation Category III or equivalent.
The product design provides for basic insulation only.

QUICK INSTALL

1. Plan the installation:
Locate a mounting surface for the removable mounting bracket that will allow
the monitored conductor to pass through the iris, or "window" when it is installed
and keep the product at least ½ " (13mm) from any uninsulated conductors (CE).
Determine cable routing for the controller connection, allowing wiring to reach the
mounting location.
2. Install mounting bracket
Drill holes to mount the bracket to the chosen surface using the included screws.
3. Wire the output connections between the sensor, the controller (solid-state contact),
and external power supply.
4. Snap the sensor over the wire to be monitored and clip the assembly to the
mounting bracket.
5. Calibrate the sensor (see page 2) with the load running normally.
6. Close up and power up!
