25 giugno 2009 Parte 2: Requisiti di igiene La spiumatrice Cylindra rientra tra i prodotti disciplinati dalla Direttiva Comunitaria n. 42/2006 ed è assoggettata alla procedura prevista all’All. VIIA DIR. 2006/42/CE. Responsabile della costituzione e della conservazione del fascicolo tecnico: Stefano Concina... - Page 5 Spia presenza tensione, pulsante di avvio e di Protezione bocca di scarico arresto e guarnizione Gruppo motoriduttore Flangia completa di paraolio ed O-ring Copyright © River Systems - All rights reserved www.ducatillon.com - 5 - Chasse Pêche Loisir et nature Jardin Élevage...
-
Page 6: Informazioni Preliminari
DEVICES, MOVING PARTS Divieto di rimozione dei dispositivi Protezione bocca di scarico VIETATO RIMUOVERE I di sicurezza DISPOSITIVI DI SICUREZZA, ORGANI IN MOTO Copyright © River Systems - All rights reserved www.ducatillon.com - 6 - Chasse Pêche Loisir et nature Jardin... -
Page 7: Responsabilità
• con operatore inesperto è necessaria la sorveglianza continua ed ininterrotta di un operatore qualificato ed esperto che eserciti la funzione di istruttore. Copyright © River Systems - All rights reserved www.ducatillon.com - 7 - Chasse Pêche... -
Page 8: Eliminazione Dei Rischi
(solo per modello Cylindra) . Il cilindro ed il piatto sono dotati di dita di gomma che effettuano la spiumatura. Il gruppo di azionamento include un motore elettrico ed un riduttore. -
Page 9: Identificazione Della Macchina
Carico massimo di lavoro 4,5 kg (consigliato 3 animali x 1,5 kg ciascuno) 4.2. POSTAZIONI DI LAVORO Come indicato dall’area evidenziata nella foto C. Copyright © River Systems - All rights reserved www.ducatillon.com - 9 - Chasse Pêche Loisir et nature Jardin Élevage... -
Page 10: Trasporto E Movimentazione
LETTO E COMPRESO IL PRESENTE MANUALE. 7.1. OPERAZIONI PRELIMINARI ALLA SPIUMATURA Prima di introdurre l’animale nella macchina, immergerlo in acqua alla temperatura di 60°C - 65°C per un Copyright © River Systems - All rights reserved www.ducatillon.com - 10 - Chasse Pêche... - Page 11 • (solo per modello Cylindra) : chiudere il coperchio (3); (solo per modello Cylindra) : aprire il rubinetto dell’acqua (5), portandolo parallelo al tubo, fino ad ottenere un • flusso in grado di garantire un’adeguata evacuazione delle piume dall’interno della macchina. È preferibile utilizzare acqua calda per non abbassare la temperatura della pelle degli animali;...
- Page 12 • ricomporre la macchina seguendo al contrario le istruzioni. Per ricollegare il connettore del microinterruttore (solo per modello Cylindra) , infilare il maschio nella femmina e verificare che la linguetta sia bloccata come mostrato in foto (foto N). 8.3. PULIZIA SCARICO PENNE Per pulire la parte sottostante al piatto, dove vengono raccolte e scaricate e piume, seguire le istruzioni: •...
- Page 13 Protezione bocca di scarico Spia presenza tensione Pulsante di avvio Gruppo motoriduttore Flangia completa di paraolio ed O-ring Pulsante di arresto Raschiatore piume Guarnizione Copyright © River Systems - All rights reserved www.ducatillon.com - 13 - Chasse Pêche Loisir et nature Jardin Élevage...
- Page 14 10. Marcatura CE 20/XXXX 12.3. SICUREZZA ED ANTINFORTUNISTICA Fatte salve le indicazioni date per l’utilizzo della spiumatrice rotativa modello Cylindra, è necessario osservare delle precauzioni ulteriori. Nella fattispecie, data la mancanza del coperchio trasparente e soprattutto del microinterruttore che ferma la macchina quando il coperchio viene aperto, si consiglia di indossare una maschera a protezione del viso ed un abbigliamento adeguato.
- Page 15 Copyright © River Systems - All rights reserved www.ducatillon.com - 15 - Chasse Pêche Loisir et nature Jardin Élevage...
- Page 16 REVISION INDEX ISSUE DATE REASON FOR REVISION 11.11.2019 first edition Copyright © River Systems - All rights reserved www.ducatillon.com - 16 - Chasse Pêche Loisir et nature Jardin Élevage...
- Page 17 All photographs and illustrations are for illustrative purposes only and refer to the Cylindra model. River Systems srl reserves the right to make any changes it deems appropriate, at any time, without obligation, and also to update this publication, make changes to parts and accessories for the purposes of improvement or any other manufacturing or business need, as required in the interests of improved safety and functionality.
- Page 18 25 June 2009 requirements The Cylindra plucking machine falls under the products regulated by Community Directive no. 42/2006 and is subject to the procedure set down in Annex VII A DIR. 2006/42/EC. Responsible for establishing and maintaining the technical dossier: Stefano Concina...
- Page 19 Power indicator light, start and stop button, Knobs to secure roller and seal Drain opening guard Gearmotor unit Flange complete with O-ring and oil seal Copyright © River Systems - All rights reserved www.ducatillon.com - 19 - Chasse Pêche Loisir et nature Jardin Élevage...
-
Page 20: Preliminary Information
DEVICES, MOVING PARTS The removal of any safety devices Drain opening protection VIETATO RIMUOVERE I is strictly prohibited DISPOSITIVI DI SICUREZZA, ORGANI IN MOTO Copyright © River Systems - All rights reserved www.ducatillon.com - 20 - Chasse Pêche Loisir et nature Jardin... -
Page 21: Responsibility
(photo A); lid opening microswitch (only for Cylindra model) : located on the lid to stop the machine once the lid is •... -
Page 22: Residual Risks

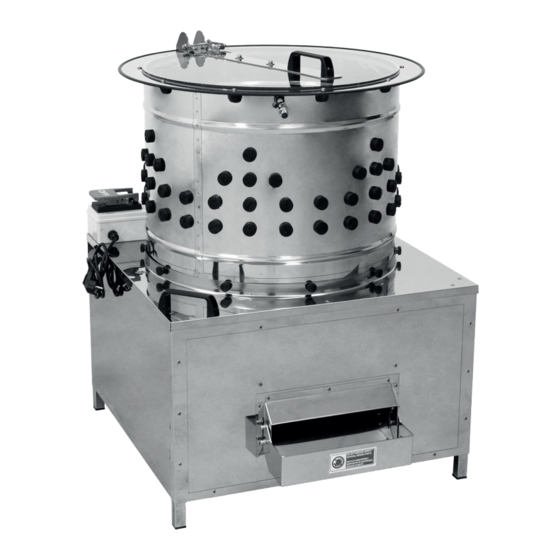

The machine consists of a cylindrical drum into which the birds are placed. The drum contains a static roller, a circular turntable on the bottom and a transparent lid for loading (only for Cylindra model) . The roller and turntable are fitted with rubber plucking fingers. The drive unit includes an electric motor and a gearbox. -
Page 23: Plucking Machine Characteristics And Technical Data
Handling must be carried out as follows: by two operators of strong build, taking the machine by its special handles (photo D); using a forklift positioned at the centre of the machine. Copyright © River Systems - All rights reserved www.ducatillon.com - 23 - Chasse Pêche... -
Page 24: Positioning
• (only for Cylindra model) : close the lid (3); (only for Cylindra model) : open the water valve (5), moving it so it is parallel with the hose, until the flow of • water is enough to guarantee sufficient discharge of feathers from the inside of the machine. Hot water is Copyright ©... -
Page 25: Maintenance
To reconnect the microswitch connector (only for Cylindra model) , slide the male into the female and make sure the tab is locked as shown in the photo (photo N). -
Page 26: Cleaning The Feather Drain
NOTICE To request the warranty, please indicate the following data: - Purchase date (production of the purchase document) - Detailed description of the problem. Copyright © River Systems - All rights reserved www.ducatillon.com - 26 - Chasse Pêche... -
Page 27: Decommissioning
When contacting the manufacturer for any reason, remember to communicate the serial number of the machine, which is found on the rating plate. The rating plate has the following information: Copyright © River Systems - All rights reserved www.ducatillon.com - 27 - Chasse Pêche... -
Page 28: Safety And Accident Prevention
20/XXXX 12.3. SAFETY AND ACCIDENT PREVENTION Without prejudice to the indications given for the use of the Cylindra version, it is necessary to observe additional precautions. In this case, given the lack of the transparent lid and above all the microswitch which stops the machine when the lid is opened, it is advisable to wear a face protection mask and suitable clothing. - Page 29 Copyright © River Systems - All rights reserved www.ducatillon.com - 29 - Chasse Pêche Loisir et nature Jardin Élevage...
