iNels GSM2-01 Manual Instructions

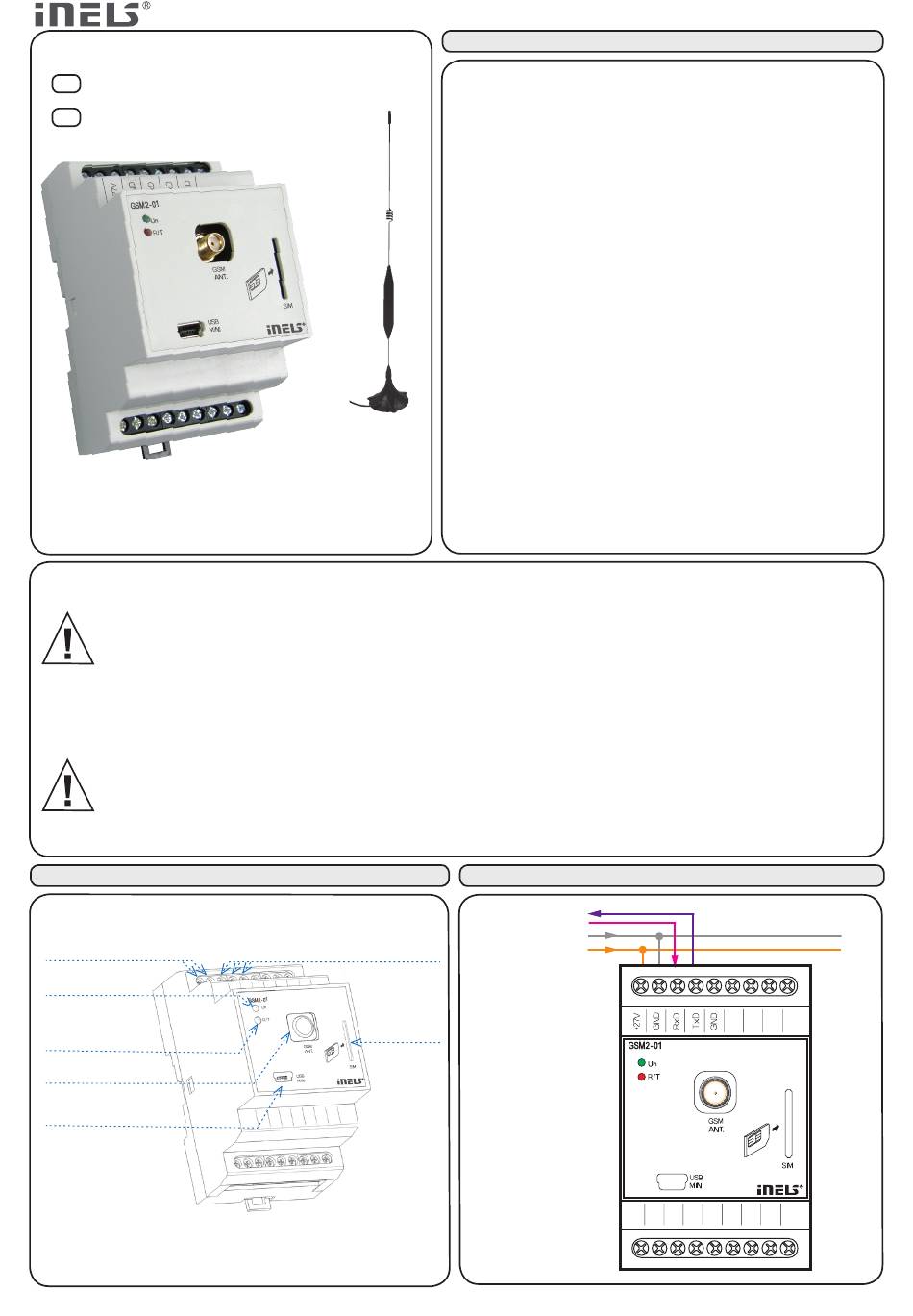

ИнструкцИя по прИмененИю / MANUAL INSTRUCTIONS
GSM порт
RU
GSM communicator
EN
размеры антенны не соответствуют размерам изделия на рисунке.
Picture of antenna doesn´t correspond to its size.
перед установкой и введением в эксплуатацию устройства внимательно ознакомьтесь с инструкцией по установке. последняя
содержит рекомендации по установке устройства и его использованию. Инструкция должна быть частью электромонтажной
документации. Инструкцию по установке вы можете найти также на интернет страницах www.inels.com. Внимание, существует
опасность поражения электротоком! монтаж и подключение могут проводить только специалисты, имеющие соответствующую
профессиональную электроквалификацию при соблюдении действующих инструкций. не прикасайтесь к частям устройства, которые
находятся под напряжением. опасно для жизни. при установке, обслуживании, ремонте необходимо следовать инструкциям по
безопасности, нормам и профессинальным установкам о работе с электрооборудованием. перед началом работы с устройством
необходимо, чтобы все провода, подключенные части и клеммы не находились под напряжением. Эта инструкция содержит только
общие установки, которые должны быть применены в рамках настоящего использования. регулярно проверяйте (при выключенном
напряжении) затяжку клемм.
Before the device is installed and operated, read this instruction manual carefully and with full understanding. The instruction manual is
designated for mounting the device and for the user of such device. It has to be attached to electro-installation documentation. The instruction
manual can be also found on a web site www.inels.com. Attention, danger of injury by electrical current! Mounting and connection can be
done only by a professional with an adequate electrical qualification, and all has to be done while observing valid regulations. Do not touch
parts of the device that are energized. Danger of life-threat! While mounting, servicing, executing any changes, and repairing it is essential to
observe safety regulations, norms, directives and special regulations for working with electrical equipment. Before you start working with the
device, it is essential to have all wires, connected parts, and terminals de-energized. This instruction manual contains only general directions
which need to be applied in a particular installation. In the course of inspections and maintenance, always check (while de-energized) if
terminals are tightened.

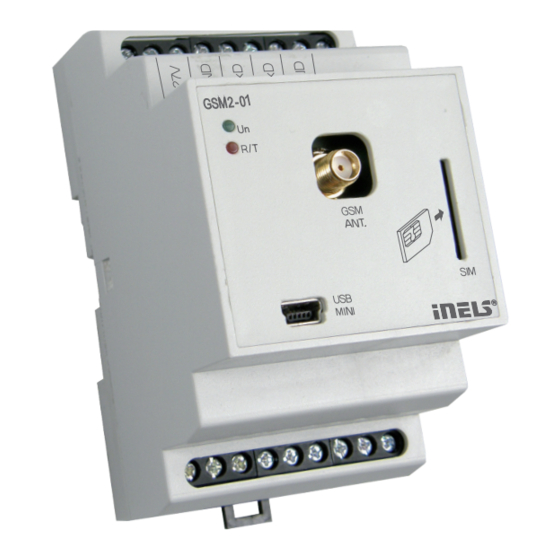

описание изделия / Description of a device
клеммы питания
Terminals of supply voltage
LED индикация
передачи данных
LED data transfer
indication
LED индикация
напряжения питания
LED supply voltage
indication
коннектор для антенны
Connector of antenna
мини-USB разъем
Mini USB connector
Характеристика / Characteristics
GSM2-01
- предназначен для коммуникации и управления системой INELS с помощью команд
посылаемых краткими SMS- сообщениями с мобильных телефонов GSM.
- посредством GSM2-01 и мобильного телефона (SMS - сообщениями) системой
можно управлять и наооборот, от системе можно получить информацию о ее
состоянии и актуальных событиях.
- посредством IDM GSM2-01 можно обслуживать 32 номера телофона, 48 исходящих
сообщений макс. длиной 20 знаков, и 32 входящих sms макс. длиной 20 знаков.
- GSM2-01 может посредством IDM набрать заданый номер, звонить 20 с. и положить.
также может выполнять команды при входящих вызовах.
- GSM2-01 может служить как отправитель SMS сообщений при нарушении
целостности объекта или сигнала тревоги в отдел вневедомственной охраны.
- GSM2-01работает в диапазонах 850, 900 и 1800, 1900 MHz (так называемый двойной
диапазон).
- SIM карта вкладывается в устройство при снятии лицевой панели.
- GSM2-01 подключается прямо к центральному элементу CU2-01M через интерфейс
RS232.
- В комплект поставки входит внешняя антенна AN-E (кабель 3m, усиление 5dB),
которая присоединяется к коннектору RSMA (F) на передней панели.
- GSM2-01 в исполнении 3-моДуЛЬ предназначен для монтажа в распредщит, на DIN
рейку EN60715.
- GSM2-01 is designed for communication with INELS system, via SMS message
commands sent from mobile GSM phones. Suitable also as communication with
security agency, when alarm is activated.
- Via mobile phone you can control the system as well as system can inform you back by
SMS or ringing.
AN-E
- Max. capacity of GSM2-01 is 32 phone numbers, 48 outgoing and 32 incoming SMS
messages.
- Max. length of SMS is 20 symbols.
- Operating range is 850, 900 as well as 1800, 1900 MHz (quad-band).
- SIM card is placed into a unit after removing front panel.
- GSM2-01 communicate directly with CU2-01M by RS232.
- External magnetic antenna (cable 3 m, gain 5dB) is included.
- GSM2-01 in 3-MODULE version is designed for mounting into a switchboard, on DIN rail
EN60715.
3106-02-029 Rev.: 5
подключение / Connection to CU2-01M
к CU 2-01M - RS 232(1)/
for CU2-01M - RS 232(1)
Интерфейс RS232
Communication
interface RS232
слот SIM-карты
SIM Card Slot
TxD
RxD
GND
+27V
