iNels GSM3-01M Manual

GSM3-01M
GSM komunikátor
CZ
Charakteristika
- Je určen pro komunikaci se systémem iNELS pomocí povelů zasílaných v krátkých SMS zprávách
mobilním telefonem GSM.
- Prostřednictvím GSM3-01M a mobilního telefonu lze pomocí SMS zpráv nebo volání ovládat
systém iNELS nebo je možné touto formou získávat informace o jeho stavu a aktuálních
událostech.
- Prostřednictvím software iDM3 je možné využít až 8 příchozích hovorů, 8 odchozích hovorů, 32
příchozích SMS a 32 odchozích SMS.
- U SMS zpráv je délka zprávy omezena na 32 znaků a pro každou zprávu lze nastavit až osm
telefonních čísel. Celkem lze v iDM3 využít až 512 telefonních čísel.
- Pro každé z příchozích či odchozích volání lze nastavit jedno telefonní číslo.
- Délka příchozího volání je maximálně cca 30s, poté GSM3-01M hovor zavěsí. Délku odchozího
volání lze uživatelsky nastavit v softwaru iDM3.
- GSM3-01M lze využít pro informování uživatelů o libovolném stavu systému, např. při poruše
některé z technologií či během narušení objektu.
- GSM3-01M pracuje v pásmech 850, 900 i 1800, 1900 MHz (tzv. quad-band).
- SIM karta se do jednotky vkládá z čelního panelu.
- Konektor MINI USB na čelním panelu je určen pro servisní účely, nicméně konfigurace telefonních
čísel, SMS zpráv a volání probíhá ze softwaru iDM3.
- GSM3-01M se připojuje k centrální jednotce CU3-01M(02M) pomocí systémové sběrnice EBM
(svorky EBM+ a EBM-, svorka GND se zapojuje pouze ve speciálních případech).
- V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení
rezistorem se jmenovitou hodnotou odporu 120 Ω. Tento člen uzpůsobený pro jednoduché
vložení do svorek je součástí příbalu a vkládá se mezi svorky EBM+ a EBM-.
- Součástí dodávky je externí magnetická anténa (kabel 3 m, zisk 5 dB), která se připojuje na
konektor RSMA (F) na čelním panelu.
- GSM3-01M v provedení 3-MODUL je určena pro montáž do rozvaděče na DIN lištu EN60715.
Všeobecné instrukce
PŘIPOJENÍ DO SYSTÉMU
Jednotka se připojuje do systému prostřednictvím systémové sběrnice EBM. Vodiče systémové
sběrnice se připojují na svorkovnici jednotky na svorky EBM+ a EBM-, přičemž vodiče není možno
zaměnit. Svorka GND se zapojuje jen ve speciálních případech. Pro systémovou sběrnici je nutné
využít kabelu UTP, FTP nebo STP CAT5e a vyšší. Maximální délka systémové sběrnice EBM je 500 m
(při dodržení všech pravidel vedení kabeláže, zvláště odstup od silového vedení minimálně 30 cm).
Napájecí vodiče se připojují na napájecí svorky jednotky +27V a GND, přičemž je nutno dodržet
polaritu. Pro napájení GSM3-01M je doporučeno využít napájecí zdroj PS3-100/iNELS.
KAPACITA A CENTRÁLNÍ JEDNOTKA
K centrální jednotce CU3-01M(02M) lze pomocí systémové sběrnice EBM připojit jednu jednotku
GSM3-01M.
KOMUNIKAČNÍ SBĚRNICE
Pro vedení systémové sběrnice EBM musí být použito kabelu UTP, FTP nebo STP CAT5e a vyšší.
Kabel systémové sběrnice EBM nesmí být veden v souběhu se silovým vedením (odstup minimálně
30 cm), v blízkosti elektrických strojů a přístrojů, při průchodu NN rozvaděčem apod. Sběrnicový
kabel je nutné instalovat v souladu s jeho mechanickými vlastnostmi, které udává výrobce (do
trubky / lišty, pod omítku, do země, závěsný apod.). Pro zvýšení mechanické odolnosti kabelů
doporučujeme vždy kabel instalovat do elektroinstalační trubky vhodného průměru. Celková
délka vedení sběrnice může být až 500 m pří dodržení všech pravidel pro správné vedení kabelu.
Topologie systémové sběrnice EBM je přísně liniová a nejsou dovoleny žádné odbočky na této
sběrnici. Na obou koncích sběrnice EBM je vyžadováno zakončení pomocí rezistoru se jmenovitou
hodnotou odporu 120 Ω. Tento rezistor se vkládá mezi svorky EBM+ a EBM-.
NAPÁJENÍ SYSTÉMU
K napájení centrální jednotky CU3-01M(02M), externího masteru MI3-02M, instalační sběrnice BUS
(prostřednictvím jednotek BPS3-01M(02M)) a GSM komunikátoru GSM3-01M doporučujeme využít
napájecí zdroj PS3-100/iNELS, který je výrobkem společnosti ELKO EP a který je k tomuto účelu
vyvinut, včetně např. UPS funkce.
VŠEOBECNÉ INFORMACE
Jednotka není schopna pracovat jako samostatný prvek bez centrální jednotky. Pro plnou
využitelnost jednotky je nutné, aby jednotka byla napojena na centrální jednotku systému CU3-
01M(02M), nebo na systém, který tuto jednotku již obsahuje, jako jeho rozšíření o další funkce
systému. Všechny parametry jednotky se nastavují přes centrální jednotku v software iNELS3
Designer and Manager. Na předním panelu jednotky jsou LED diody, pro indikaci napájecího napětí
a pro indikaci datového přenosu.

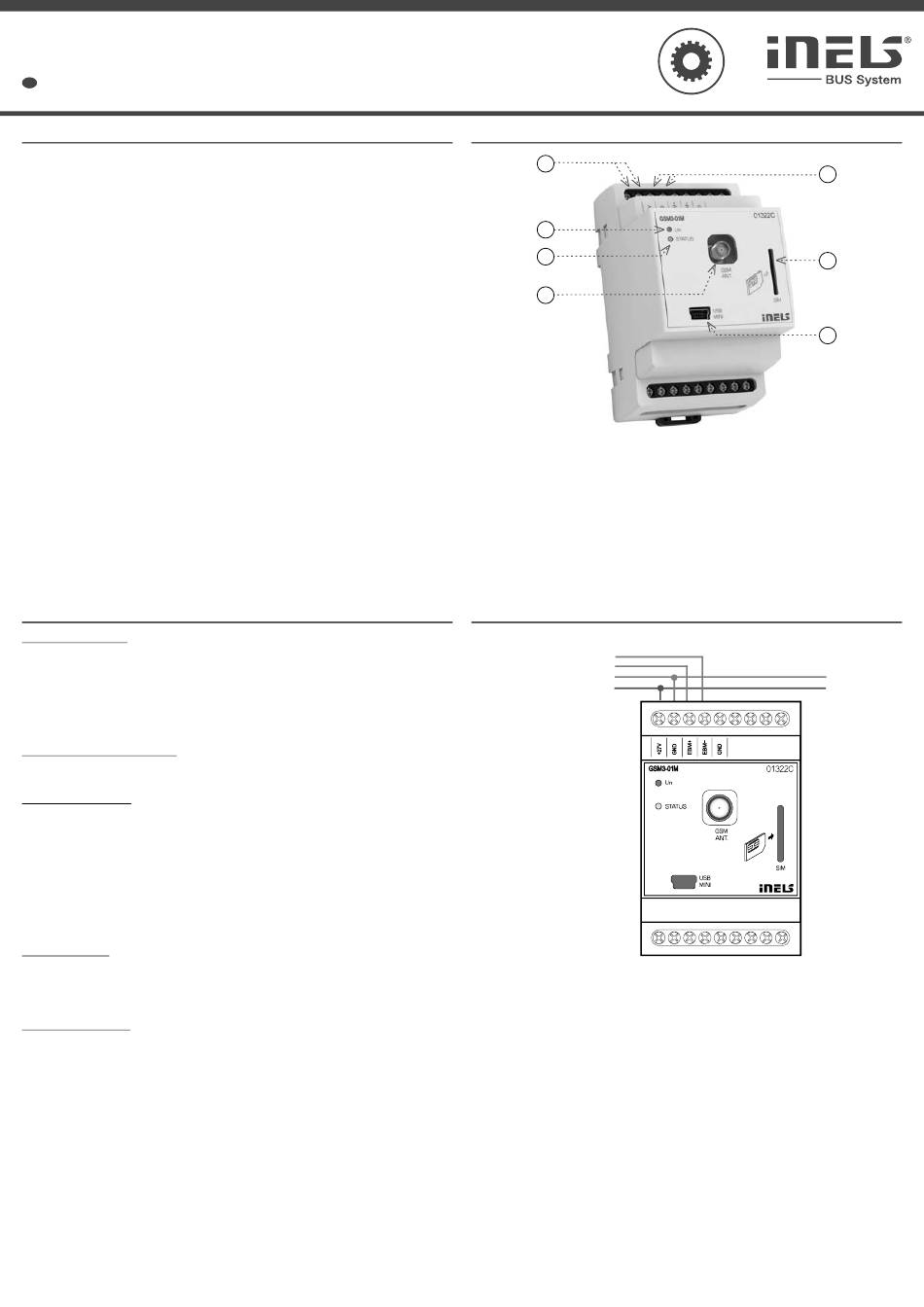

Popis přístroje
1
2
3
4
1. Svorky napájecího napětí
2. LED indikace napájecího napětí
3. Indikace provozního stavu sběrnice / chyby na sběrnici
4. Konektor pro anténu
5. Svorky systémové sběrnice EBM
6. Slot pro SIM kartu
7. Mini USB konektor
Připojení k CU3
-
EBM
+
EBM
GND
+27V
02-84/2017 Rev.1
5
6
7
1/2
