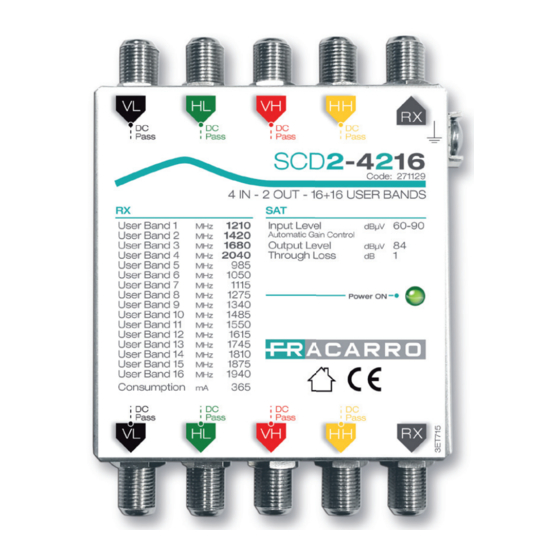

- Page 1 MULTISWITCH SCD2-4216 & SCD2-4216UK SCD2-4216 & SCD2-4216UK MULTISWITCH 4 ingressi, 2 uscite, 16+16 frequenze di uscita 4 inputs, 2 outputs, 16+16 user bands ISTRUZIONI PER L’USO USER MANUAL...
- Page 2 DESCRIZIONE DEL PRODOTTO PRODUCT DESCRIPTION ITA: Multiswitch DCSS in cascata con 4 ingressi, 2 uscite derivata utente e 16 frequenze per ciascuna uscita; in ingresso è presente un Controllo Automatico del Guadagno (CAG) grazie al quale viene mantenuto un determinato livello di uscita nonostante le variazioni e de del segnale di ingresso.
- Page 3 In caso di guasto non tentate di riparare il prodotto altrimenti la garanzia non sarà più valida. Le informazioni riportate in questo manuale sono state compilate con cura, tuttavia Fracarro Radioindustrie S.r.l. si riserva il diritto di apportare in ogni momento e senza preavviso, miglioramenti e/o modifiche ai prodotti descritti nel presente manuale.
- Page 4 (vedi fi g. 4 e fi g. 5), collegandolo a una delle 4 linee VL (Nero), HL (Verde), VH (Rosso), HH (Giallo). Il prodotto SCD2-4216 può essere utilizzato sia con decoder che supportano il nuovo protocollo DiSEqC- SCD2 (dCSS), sia con decoder che supportano il protocollo DiSEqC-SCR (SCD) tradizionale.
- Page 5 già SCD2 Fig. 6 Gateway Application (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) Multi Tuner Home Multimedia Gateway...
-
Page 6: Istruzioni Per L'utilizzo
Multiswitch. To use SCD2-4216 output frequencies between RX1 and RX4 (see table 1), you need a decoder to manage the DiSEqC-SCR (SCD) protocol. To use output frequencies between RX5 and RX16, the decoder needs to support the new DiSEqC-SCD2 (dCSS) protocol. - Page 7 SPECIFICHE TECNICHE TECHNICAL SPECIFICATION SCD2-4216 SCD2-4216UK , in Numero d’uscite 2 output/16 users per uscita 2 output/16 users per uscita Output number 2 outputs/16 users per output 2 outputs/16 users per output Numero d’ingressi Input number Larghezza di banda 950-2150MHz...
- Page 8 Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet ce.fracarro.com. Fracarro declares that the product complies with EU Directive 2014/53. The full text of the EU Declaration of Conformity is available on the following website ce.fracarro.com.
