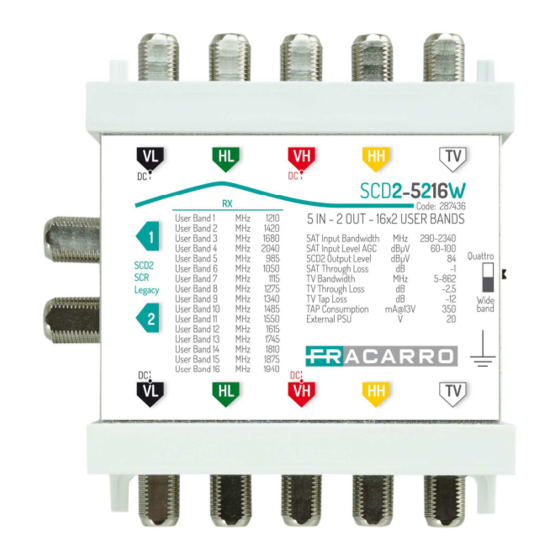

- Page 1 SCD2-5216W - SCD2-5416W - SCD2-5616W - SCD2-5816W SCD2-5416WTA - SCD2-5816WTA SWI8504 dSCR UK - SWI8508 dSCR UK MULTISWITCH 5 inputs, 2/4/6/8 Outputs SCR / dCSS /dSCR / LEGACY ITA: ISTRUZIONI PER L’USO EN: OPERATING INSTRUCTIONS...
-
Page 2: Avvertenze Per La Sicurezza
Le informazioni riportate in questo manuale sono state compilate con cura, tuttavia Fracarro Radioindustrie S.r.l. si riserva il diritto di apportare in ogni momento e senza preavviso, miglioramenti e/o modifiche ai prodotti descritti nel presente manuale. Consultare il sito www.fracarro.com... - Page 3 ITA: DESCRIZIONE DEL PRODOTTO EN: PRODUCT DESCRIPTION ITA: Multiswitch SCD2 (dCSS) in cascata con 5 ingressi, a 2/4/6/8 EN: SCD2 (dCSS) 5 input cascade multiswitch with 2/4/6/8 user derivate utente; Nell’ingresso delle 4 polarità è presente un outputs. The 4-polarity input fits the Automatic Gain Control (AGC) Controllo Automatico del Guadagno (CAG) grazie al quale viene which keeps a definite output level despite the input signal mantenuto un determinato livello di uscita, nonostante le variazioni...
- Page 4 ITA: Led di segnalazione che indica la corretta alimentazione del multiswitch. LED VERDE: Multiswitch alimentato attraverso il connettore F DC-IN, o tramite colonna montante (connettore VL). LED ARANCIONE: alimentazione delle uscite utente tramite decoder. EN: Signalization Led that shows the multiswitch is fed properly. GREEN LED: the multiswitch is fed by the F DC-IN connector or by Fig.
- Page 5 ITA: INSTALLAZIONE DEL PRODOTTO EN: PRODUCT INSTALLATION ITA : Il multiswitch e LNB devono essere alimentati con un EN: The multiswitch and the LNB must be fed by an external alimentatore esterno che può essere inserito in testa o a valle feeder that can be inserted upstream or downstream of the dell’impianto in diverse configurazioni (vedi Fig, 8-9-10-11-12).
- Page 6 DC DC DC DC ITA: Modalità 3: alimentazione tramite decoder (led arancione acceso) Questa modalità può essere adottata quando i decoder collegati alle uscite (oppure eventuali inseritori DC posti in serie) hanno tutti una telealimentazione di almeno 0,5A o superiore. In questa modalità il multiswitch non presenta alcun consumo di corrente da colonna montante (modelli SCD2-5x16W) oppure presenta un consumo molto contenuto (modelli SCD2-5x16WTA e SWI850x dSCR UK), necessario soltanto per lo stadio attivo di amplificazione dei segnali...
- Page 7 Utenza Frequenza d’uscita Utenza Frequenza d’uscita 1210 MHz 1340 MHz 1420 MHz RX10 1485 MHz SCD2-5216W 1680 MHz RX11 1550 MHz SCD2-5416W 2040 MHz RX12 1615 MHz SCD2-5416W SCD2-5616W SCD2-5816W 984 MHz RX13 1745 MHz SCD2-5816W 985 MHz SCD2-5416WTA 1050 MHz...
- Page 8 ITA: Fracarro dichiara che il prodotto è conforme alle direttive 2014/53/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet ce.fracarro.com EN: Fracarro declares that the product complies with EU Directive 2014/53/EU and 2011/65/EU. The full text of the EU Declaration of Conformity is available on the following website ce.fracarro.com...
- Page 9 ITA: SPECIFICHE TECNICHE EN: TECHNICAL SPECIFICATIONS SCD2-5216W SCD2-5416W SCD2-5616W SCD2-5816W ITA: Numero d'uscite EN: Output number ITA: Banda di funzionamento SAT 250 - 2400 MHz EN: SAT operating band ITA: Livello d'ingresso SAT 60 - 90 dBµV 55 - 90 dBµV 58 - 90 dBµV...
- Page 10 ITA: SPECIFICHE TECNICHE EN: TECHNICAL SPECIFICATIONS SCD2-5416WTA SCD2-5816WTA SWI8504 dSCR UK SWI8508 dSCR UK ITA: Numero d'uscite EN: Output number ITA: Banda di funzionamento SAT 250 - 2400 MHz EN: SAT operating band ITA: Livello d'ingresso SAT 55 - 90 dBµV 60 - 90 dBµV 55 - 90 dBµV 60 - 90 dBµV...
- Page 11 SCD2-5416WTA SCD2-5816WTA SWI8504 dSCR UK SWI8508 dSCR UK ITA: Perdita di passaggio TV 2 dB EN: TV passage loss ITA: Guadagno TV massimo 3-5 dB EN: Max TV gain ITA: Regolazione guadagno TV 20dB EN: TV gain regulation ITA: Livello d'uscita TV 107dBµV 105dBµV 107dBµV...
- Page 12 Garantito da/ Guaranteed by/ Garanti par / Garantiert durch Fracarro Radioindustrie SRL, Via Cazzaro n. 3, 31033 Castelfranco Veneto (Tv) – Italy Fracarro Radioindustrie SRL Via Cazzaro n.3 - 31033 Castelfranco Veneti (TV) - ITALIA - Tel: +39 0423 7361 - Fax: +39 0423 736220 Fracarro France S.A.S.
