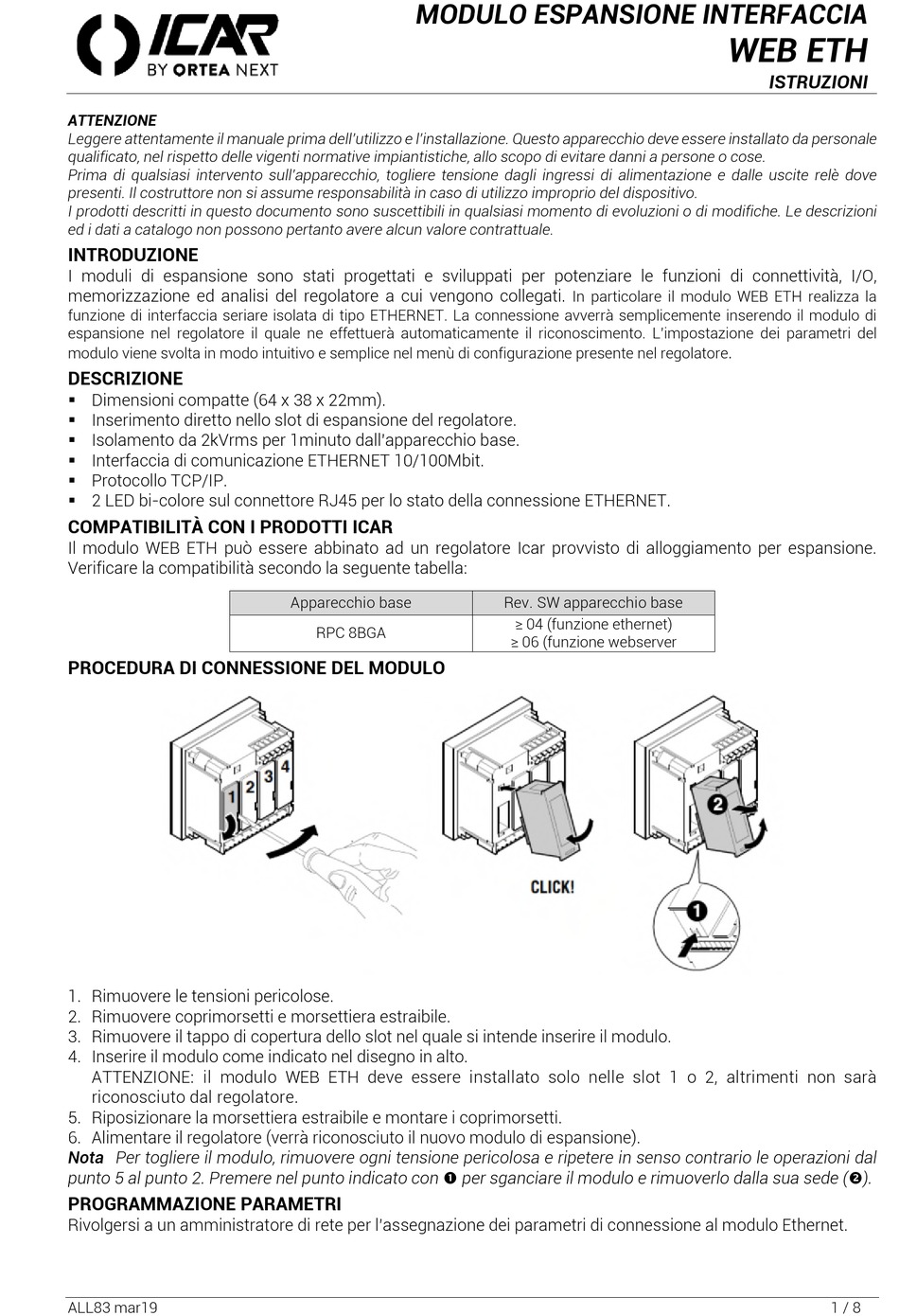

ORTEA NEXT ICAR WEB ETH Instructions Manual

ATTENZIONE
Leggere attentamente il manuale prima dell'utilizzo e l'installazione. Questo apparecchio deve essere installato da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose.
Prima di qualsiasi intervento sull'apparecchio, togliere tensione dagli ingressi di alimentazione e dalle uscite relè dove
presenti. Il costruttore non si assume responsabilità in caso di utilizzo improprio del dispositivo.
I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di modifiche. Le descrizioni
ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.
INTRODUZIONE
I moduli di espansione sono stati progettati e sviluppati per potenziare le funzioni di connettività, I/O,
memorizzazione ed analisi del regolatore a cui vengono collegati.
funzione di interfaccia seriare isolata di tipo ETHERNET. La connessione avverrà semplicemente inserendo il modulo di
espansione nel regolatore il quale ne effettuerà automaticamente il riconoscimento. L'impostazione dei parametri del
modulo viene svolta in modo intuitivo e semplice nel menù di configurazione presente nel regolatore
DESCRIZIONE
 Dimensioni compatte (64 x 38 x 22mm).
 Inserimento diretto nello slot di espansione del regolatore.
 Isolamento da 2kVrms per 1minuto dall'apparecchio base.
 Interfaccia di comunicazione ETHERNET 10/100Mbit.
 Protocollo TCP/IP.
 2 LED bi-colore sul connettore RJ45 per lo stato della connessione ETHERNET.
COMPATIBILITÀ CON I PRODOTTI ICAR
Il modulo WEB ETH può essere abbinato ad un regolatore Icar provvisto di alloggiamento per espansione.
Verificare la compatibilità secondo la seguente tabella:
PROCEDURA DI CONNESSIONE DEL MODULO
1. Rimuovere le tensioni pericolose.
2. Rimuovere coprimorsetti e morsettiera estraibile.
3. Rimuovere il tappo di copertura dello slot nel quale si intende inserire il modulo.
4. Inserire il modulo come indicato nel disegno in alto.
ATTENZIONE: il modulo WEB ETH deve essere installato solo nelle slot 1 o 2, altrimenti non sarà
riconosciuto dal regolatore.
5. Riposizionare la morsettiera estraibile e montare i coprimorsetti.
6. Alimentare il regolatore (verrà riconosciuto il nuovo modulo di espansione).
Nota Per togliere il modulo, rimuovere ogni tensione pericolosa e ripetere in senso contrario le operazioni dal
punto 5 al punto 2. Premere nel punto indicato con  per sganciare il modulo e rimuoverlo dalla sua sede ().
PROGRAMMAZIONE PARAMETRI
Rivolgersi a un amministratore di rete per l'assegnazione dei parametri di connessione al modulo Ethernet.
ALL83 mar19
MODULO ESPANSIONE INTERFACCIA
Apparecchio base
RPC 8BGA
In particolare il modulo WEB ETH realizza la
Rev. SW apparecchio base
≥ 04 (funzione ethernet)
≥ 06 (funzione webserver
WEB ETH
ISTRUZIONI
.
1 / 8
