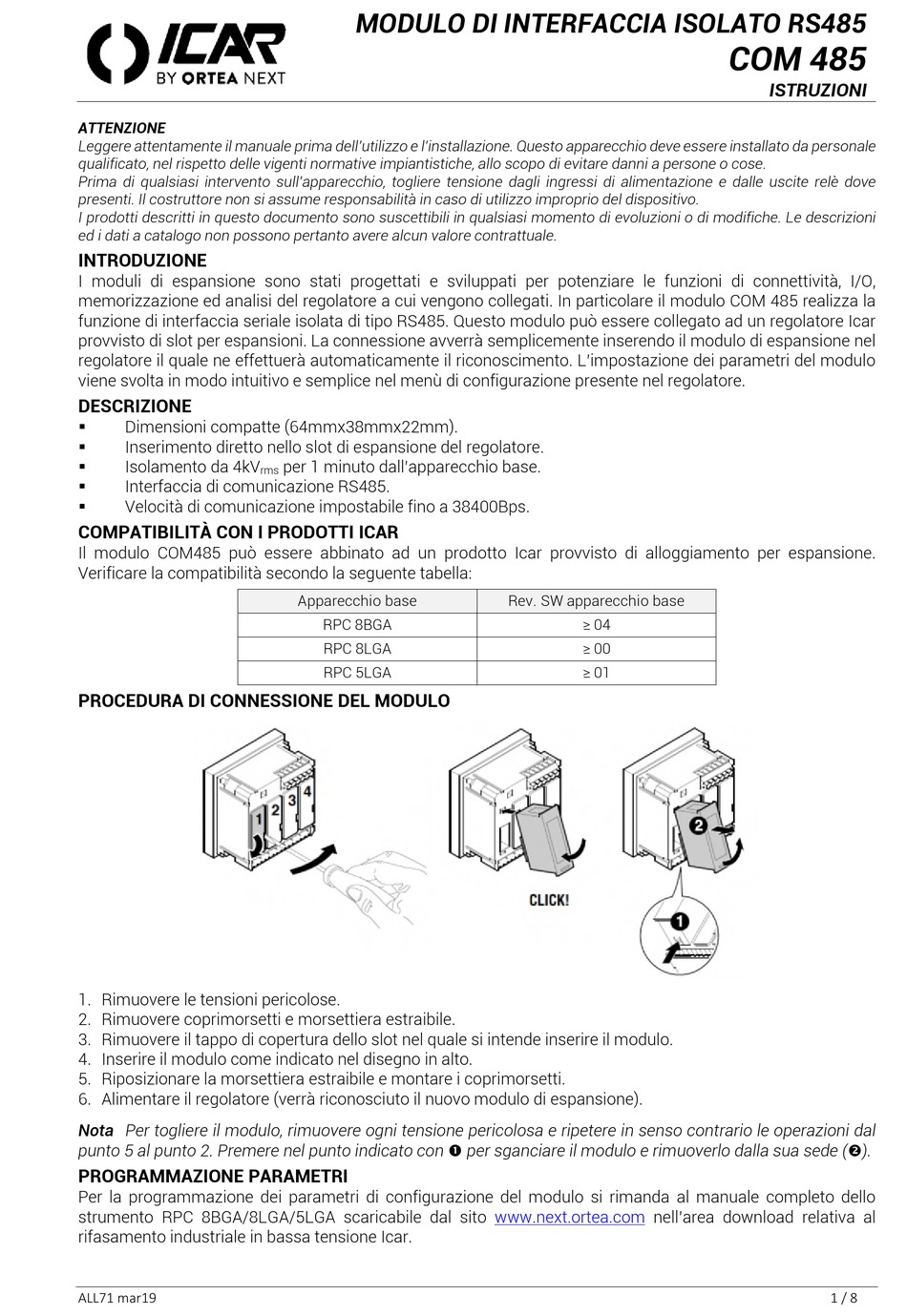

ORTEA NEXT ICAR COM 485 Instructions Manual

ATTENZIONE
Leggere attentamente il manuale prima dell'utilizzo e l'installazione. Questo apparecchio deve essere installato da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose.
Prima di qualsiasi intervento sull'apparecchio, togliere tensione dagli ingressi di alimentazione e dalle uscite relè dove
presenti. Il costruttore non si assume responsabilità in caso di utilizzo improprio del dispositivo.
I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di modifiche. Le descrizioni
ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.
INTRODUZIONE
I moduli di espansione sono stati progettati e sviluppati per potenziare le funzioni di connettività, I/O,
memorizzazione ed analisi del regolatore a cui vengono collegati. In particolare il modulo COM 485 realizza la
funzione di interfaccia seriale isolata di tipo RS485. Questo modulo può essere collegato ad un regolatore Icar
provvisto di slot per espansioni. La connessione avverrà semplicemente inserendo il modulo di espansione nel
regolatore il quale ne effettuerà automaticamente il riconoscimento. L'impostazione dei parametri del modulo
viene svolta in modo intuitivo e semplice nel menù di configurazione presente nel regolatore.
DESCRIZIONE
Dimensioni compatte (64mmx38mmx22mm).

Inserimento diretto nello slot di espansione del regolatore.

Isolamento da 4kV

 Interfaccia di comunicazione RS485.
Velocità di comunicazione impostabile fino a 38400Bps.

COMPATIBILITÀ CON I PRODOTTI ICAR
Il modulo COM485 può essere abbinato ad un prodotto Icar provvisto di alloggiamento per espansione.
Verificare la compatibilità secondo la seguente tabella:
PROCEDURA DI CONNESSIONE DEL MODULO
1. Rimuovere le tensioni pericolose.
2. Rimuovere coprimorsetti e morsettiera estraibile.
3. Rimuovere il tappo di copertura dello slot nel quale si intende inserire il modulo.
4. Inserire il modulo come indicato nel disegno in alto.
5. Riposizionare la morsettiera estraibile e montare i coprimorsetti.
6. Alimentare il regolatore (verrà riconosciuto il nuovo modulo di espansione).
Nota Per togliere il modulo, rimuovere ogni tensione pericolosa e ripetere in senso contrario le operazioni dal
punto 5 al punto 2. Premere nel punto indicato con  per sganciare il modulo e rimuoverlo dalla sua sede ().
PROGRAMMAZIONE PARAMETRI
Per la programmazione dei parametri di configurazione del modulo si rimanda al manuale completo dello
strumento RPC 8BGA/8LGA/5LGA scaricabile dal sito
rifasamento industriale in bassa tensione Icar.
ALL71 mar19
MODULO DI INTERFACCIA ISOLATO RS485
per 1 minuto dall'apparecchio base.
rms
Apparecchio base
RPC 8BGA
RPC 8LGA
RPC 5LGA
Rev. SW apparecchio base
≥ 04
≥ 00
≥ 01
www.next.ortea.com nell'area download relativa al
COM 485
ISTRUZIONI
1 / 8
