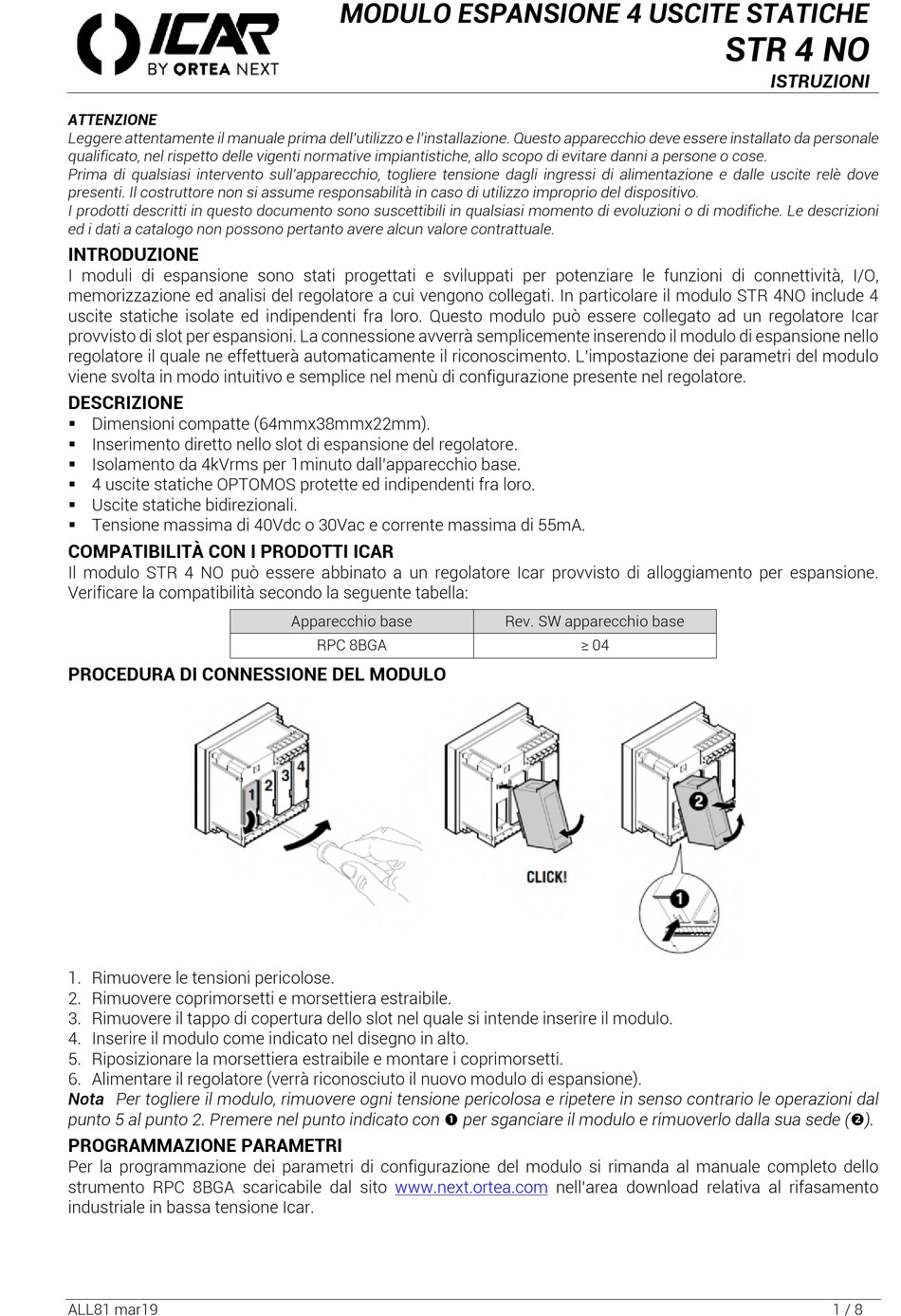

MODULO ESPANSIONE 4 USCITE STATICHE
STR 4 NO
ISTRUZIONI
ATTENZIONE
Leggere attentamente il manuale prima dell'utilizzo e l'installazione. Questo apparecchio deve essere installato da personale
qualificato, nel rispetto delle vigenti normative impiantistiche, allo scopo di evitare danni a persone o cose.
Prima di qualsiasi intervento sull'apparecchio, togliere tensione dagli ingressi di alimentazione e dalle uscite relè dove
presenti. Il costruttore non si assume responsabilità in caso di utilizzo improprio del dispositivo.
I prodotti descritti in questo documento sono suscettibili in qualsiasi momento di evoluzioni o di modifiche. Le descrizioni
ed i dati a catalogo non possono pertanto avere alcun valore contrattuale.
INTRODUZIONE
I moduli di espansione sono stati progettati e sviluppati per potenziare le funzioni di connettività, I/O,
memorizzazione ed analisi del regolatore a cui vengono collegati. In particolare il modulo STR 4NO include 4
uscite statiche isolate ed indipendenti fra loro. Questo modulo può essere collegato ad un regolatore Icar
provvisto di slot per espansioni. La connessione avverrà semplicemente inserendo il modulo di espansione nello
regolatore il quale ne effettuerà automaticamente il riconoscimento. L'impostazione dei parametri del modulo
viene svolta in modo intuitivo e semplice nel menù di configurazione presente nel regolatore.
DESCRIZIONE
 Dimensioni compatte (64mmx38mmx22mm).
 Inserimento diretto nello slot di espansione del regolatore.
 Isolamento da 4kVrms per 1minuto dall'apparecchio base.
 4 uscite statiche OPTOMOS protette ed indipendenti fra loro.
 Uscite statiche bidirezionali.
 Tensione massima di 40Vdc o 30Vac e corrente massima di 55mA.
COMPATIBILITÀ CON I PRODOTTI ICAR
Il modulo STR 4 NO può essere abbinato a un regolatore Icar provvisto di alloggiamento per espansione.
Verificare la compatibilità secondo la seguente tabella:
Apparecchio base Rev. SW apparecchio base
RPC 8BGA ≥ 04
PROCEDURA DI CONNESSIONE DEL MODULO
1. Rimuovere le tensioni pericolose.
2. Rimuovere coprimorsetti e morsettiera estraibile.
3. Rimuovere il tappo di copertura dello slot nel quale si intende inserire il modulo.
4. Inserire il modulo come indicato nel disegno in alto.
5. Riposizionare la morsettiera estraibile e montare i coprimorsetti.
6. Alimentare il regolatore (verrà riconosciuto il nuovo modulo di espansione).
Nota Per togliere il modulo, rimuovere ogni tensione pericolosa e ripetere in senso contrario le operazioni dal
punto 5 al punto 2. Premere nel punto indicato con  per sganciare il modulo e rimuoverlo dalla sua sede ().
PROGRAMMAZIONE PARAMETRI
Per la programmazione dei parametri di configurazione del modulo si rimanda al manuale completo dello
strumento RPC 8BGA scaricabile dal sito www.next.ortea.com nell'area download relativa al rifasamento
industriale in bassa tensione Icar.
