de 14 | Start Line TCE 420 | Austausch von Komponenten

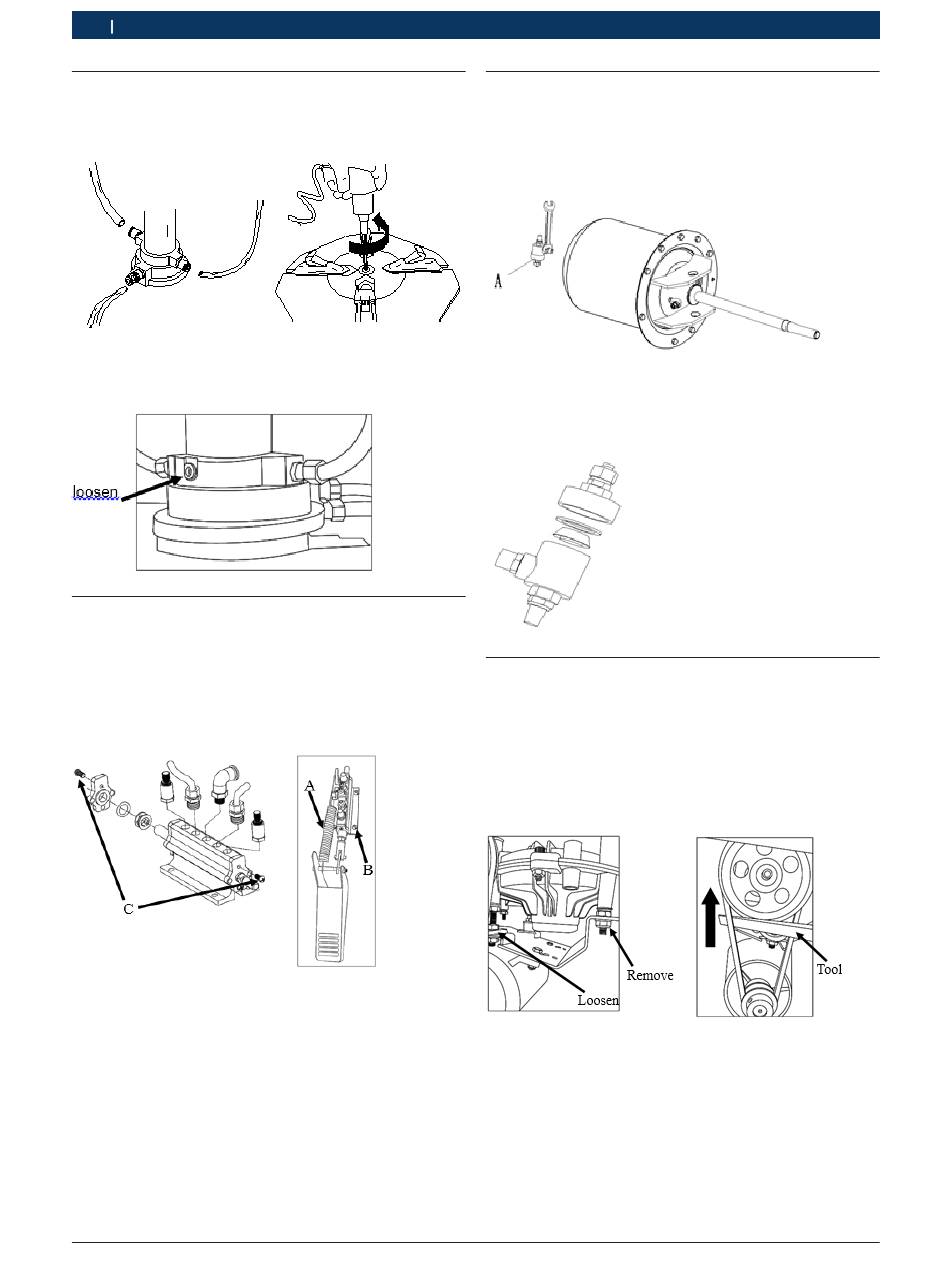

5.7 Luftverteiler und Dichtungsringe
ersetzen
1. Schläuche abklemmen.
2. Drehteller entfernen.
3. Luftverteiler oder Dichtungsringe ersetzen.
4. Schläuche wie vorher anschließen.
5.8 Pedalventilbaugruppe und Dichtungs-
ringe ersetzen
1. Feder A entfernen.
2. Schrauben B (4 Stück) lösen.
3. Ventil ersetzen
4. Schrauben C (2 Stück) entfernen, dann Dichtungs-
ringe ersetzen.
|
1 695 108 084 2016-11-15
5.9 Auslassventil und Dichtungsringe
ersetzen
5.9.1

Auslassventil ersetzen

1. Auslassventil A entfernen und durch neues ersetzen.
2. Schlauch wie vorher anschließen.
5.9.2

Dichtungsringe ersetzen

1. Komponenten reinigen.
2. Ausrichtung der Dichtungsringe beachten und Abde-
ckungen festschrauben.
5.10

Getriebe ersetzen

1. Drehteller entfernen.
2. Luftverteiler entfernen.
3. Seitenwand demontieren.
4. Motor und Motorabstützung ausbauen.
5. Getriebe ausbauen.
6. Neues Getriebe einbauen, Welle und Gehäuseboh-
rung ausrichten, dann alle Schrauben festzieheni.
7. Motor, Luftverteiler und Drehteller wiedereinbauen
und die Schläuche wie vorher anschließen.
8. Riemen, wie in Abschnitt " Motorriemen einstellen"
beschrieben, einstellen.
