CODE
Item #**********
**********
Model #DL10490BK1-4
DL10490GV1-4

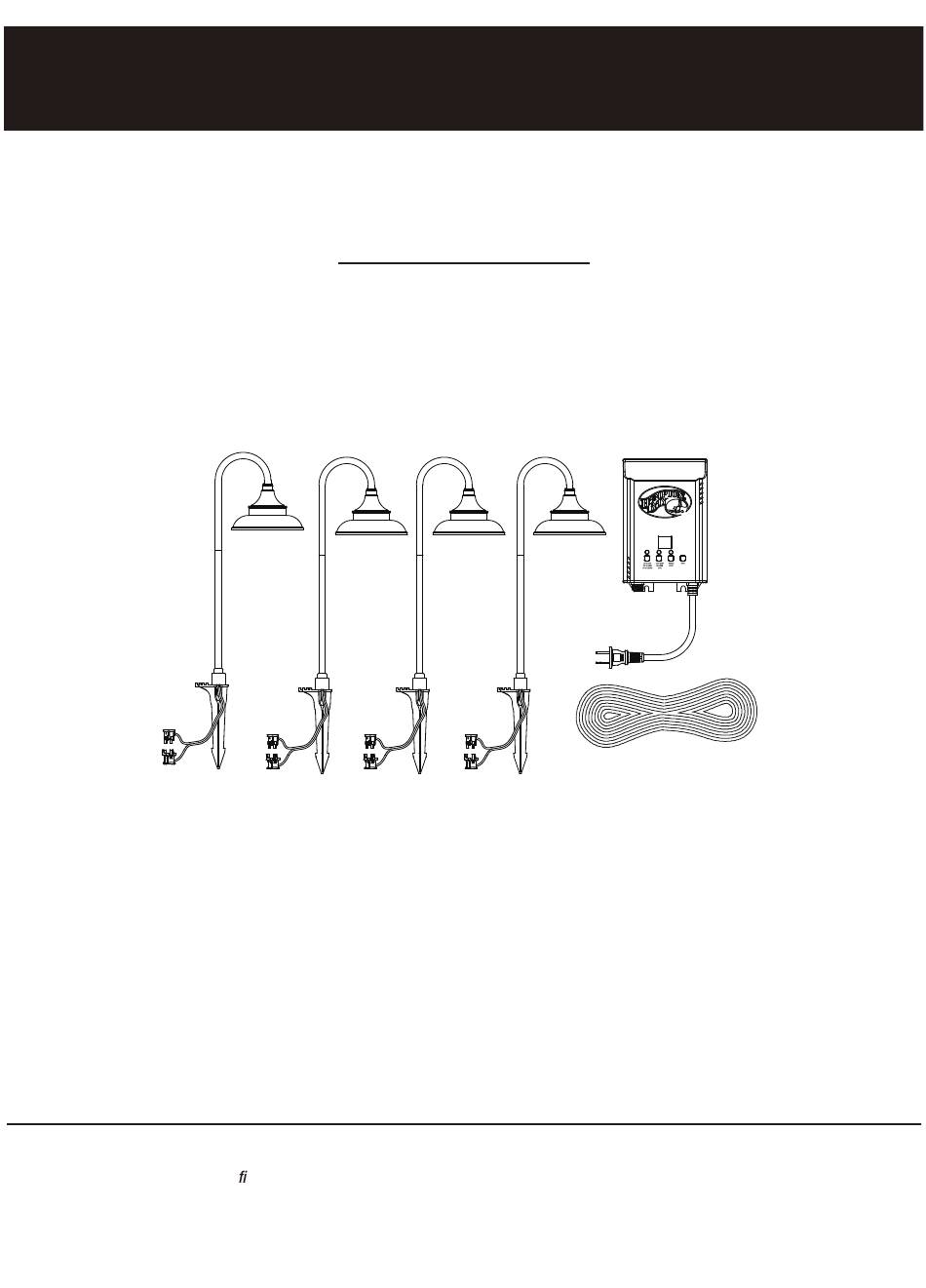

USE AND CARE GUIDE

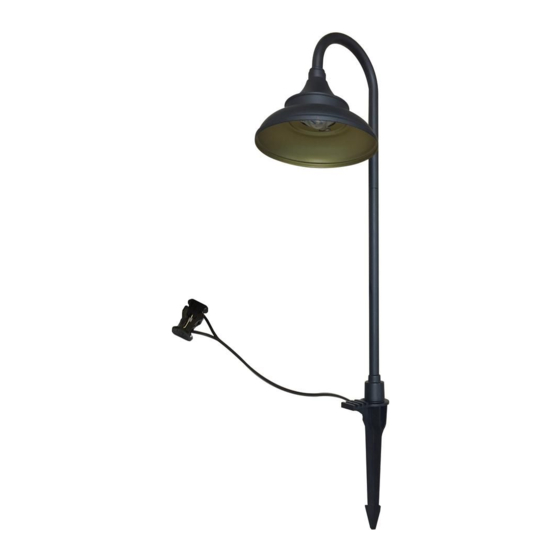

LED LANDSCAPE LIGHT KIT
Questions, problems, missing parts? Before returning to store,
call Code Lighting Customer Service
9 a.m. - 4 p.m., EST, Monday - Friday
1-855-235-8715
www.homedepot.com
THANK YOU
We appreciate the trust and con dence you have placed in CODE through the purchase of this LED landscape light. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for
your home improvement needs. Thank you for choosing CODE!
Advertisement
Table of Contents
Related Manuals for Code DL10490BK1-4
Summary of Contents for Code DL10490BK1-4
- Page 1 THANK YOU We appreciate the trust and con dence you have placed in CODE through the purchase of this LED landscape light. We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for...
-
Page 2: Table Of Contents
All electrical connections must be in accordance with local codes □ shallow burial, less than 6 in. deep. and the National Electrical Code. If you are unfamiliar with methods CAUTION: 10 ft. of a pool, spa or fountain. licensed electrician. -
Page 3: Warranty
Warranty e date of purchase. If within this period the product is found to be defective in material or workmanship, the product must be returned, with a copy of the bill of sale as proof of purchase, to the original place of purchase. The manufacturer will, at its option, repair, replace, or refund the ue to consequential damages. -
Page 4: Package Contents
Pre-installation (continued) PACKAGE CONTENTS Part Description Quantity Fixture shade Fixture housing Tube assembly Fixture wire Connector [preassembled on the xture wire (D)] Stake Power pack 16# low voltage cable... -
Page 5: Installation
Installation Marking the installation hole □ Select a location near an outside 120-volt covered GFCI outlet cover plate marked for WET LOCATION. Using the mounting template (DD), mark holes for the power pack (G) at least 20 in. above ground level. 20 in. - Page 6 Installation (continued) Power pack installation □ Hang the power pack (G) on the Phillips screws (AA) using the keyhole slots on the back and bottom of the power pack (G). Installing the photo eye holder □ When selecting a location for the photocell cable (FF), make sure it will receive direct sunlight during the day.
- Page 7 Installation (continued) Connecting the stake □ Attach the stake (F) to the bottom of the tube assembly (C). □ CAUTION: DO NOT use a hammer. into the ground. For ground with hard soil, use a trowel (not included) to loosen soil. Connecting the wires □...
-
Page 8: Operation
Operation Functional instruction □ After properly installing the power pack, turn on the power pack. There are four buttons for operation. Every time you press either button, it will turn to another working mode. Push either button repeatedly to move to the different selections. □... -
Page 9: Troubleshooting
Cable Selection 12 VOLT TAP Cable Length Total Fixture Wattage 0-50 feet 51-100 feet 101-150 feet 0-60 Watts 16 AWG 16 AWG 14 AWG 61-120 Watts 16 AWG 14 AWG 12 AWG 121-180 Watts 14 AWG 12 AWG NOT RECOMMENDED 181-240 Watts 14 AWG 12 AWG... - Page 10 CODE Questions, problems, missing parts? Before returning to store, Questions, problems, missing parts? Before returning to store, call Code Lighting Customer Service 9 a.m. - 4 p.m., EST, Monday - Friday 1-855-235-8715 www.homedepot.com Retain this manual for future use.
- Page 11 GRACIAS POR TU COMPRA Apreciamos la con anza que has depositado en CODE al comprar esta lámpara de luz LED para jardín . Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa de productos...
- Page 12 Índice Índice ..........2 ..........Instalación Información de Seguridad ........2 ........... Funcionamiento Garantía ........... Mantenimiento y Limpieza ........8 Pre-Instalación ..........Solución de Problemas ........Herramientas Necesarias ................... Herrajes Incluidos ........4 Contenido del paquete Información de Seguridad INSTRUCCIONES IMPORTANTES DE SEGURIDAD DURANTE LA INSTALACIÓN O USO DE ESTE SISTEMA DE JARDÍN, SE DEBEN TOMAR PRECAUCIONES BÁSICAS DE SEGURIDAD INCLUIDAS LAS SIGUIENTES: Lee todas las instrucciones antes de comenzar la instalación.
- Page 13 Garantía El fabricante garantiza que esta lámpara estará libre de defectos en materiales y mano de obra por un periodo de tres años a partir de la fecha de su compra. Si durante este lapso, el producto resulta defectuoso en cuanto a material omano de obra, deberá devolverlo al lugar de la compra original, junto con una copia de la factura de venta comocomprobante de la compra.
- Page 14 Pre-Instalación (continuación) CONTENIDO DEL PAQUETE Pieza Descripción Cantidad Pantalla de lámpara Carcasa de la lámpara Asamblea de tubo Cable de la lámpara Conector [preensamblado en el Cable de la lámpara (D)] Estaca Bloque de alimentación Cable #16 de bajo voltaje...
- Page 15 Instalación □ Seleccione una ubicación cercadel tomacorriente exterior de 120 voltios tipo GFCI cubierto con una placa con la inscripción "PARA LUGAR HÚMEDO". 20 in. (50,8 cm) alimentación (G) por lo estar a 50,8 cm sobre el nivel del suelo. Instalación de los anclajes □...
- Page 16 Instalación (continuación) Instalación de la batería portátil □ Cuelgue el bloque de alimentación (G) en los tornillos Phillips (AA) mediante las ranuras en forma de cerradura ubicadas en la parte posterior del bloque de alimentación (G). Cómo instalar el soporte del sensor fotoeléctrico □...
- Page 17 Instalación (continuación) Une el estaca □ Fije el estaca (F) a la parte inferior del asamblea de tubo (C). Coloca la lámpara clavándola en tierra □ Empuje la lámpara ensamblada para enterrarla. PRECAUCIÓN: NO use un martillo. NUNCA entierre la lámpara en el suelo empujándola desde el cabezal.
- Page 18 Funcionamiento Instrucciones de funcionamiento □ Después de la instalación correcta del bloque de alimentación, active la fuente eléctrica. Existen dos botones de operación. Cada vez que presione algún botón, cambiará a otro modo de funcionamiento. Presione cualquier botón repetidamente para realizar las diversas selecciones. □...
- Page 19 Selección por Cable GRIFO 12 VOLTIOS Longitud del Cable Total Fixture Potencia 0-50 pies 51-100 pies 101-150 pies 0-60 Watts 16 AWG 16 AWG 14 AWG 61-120 Watts 16 AWG 14 AWG 12 AWG 121-180 Watts 14 AWG 12 AWG NOT RECOMMENDED 181-240 Watts 14 AWG...
- Page 20 CODE ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Code Lighting, de lunes a viernes de 9 a.m. a 4 p.m., hora estándar del Este 1-855-235-8715 www.homedepot.com Conserva este manual para uso en el futuro.
