BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LED FE-3x1 TCL
Flower Effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FE-3x1 TCL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EuroLite FE-3x1 TCL

Summary of Contents for EuroLite FE-3x1 TCL

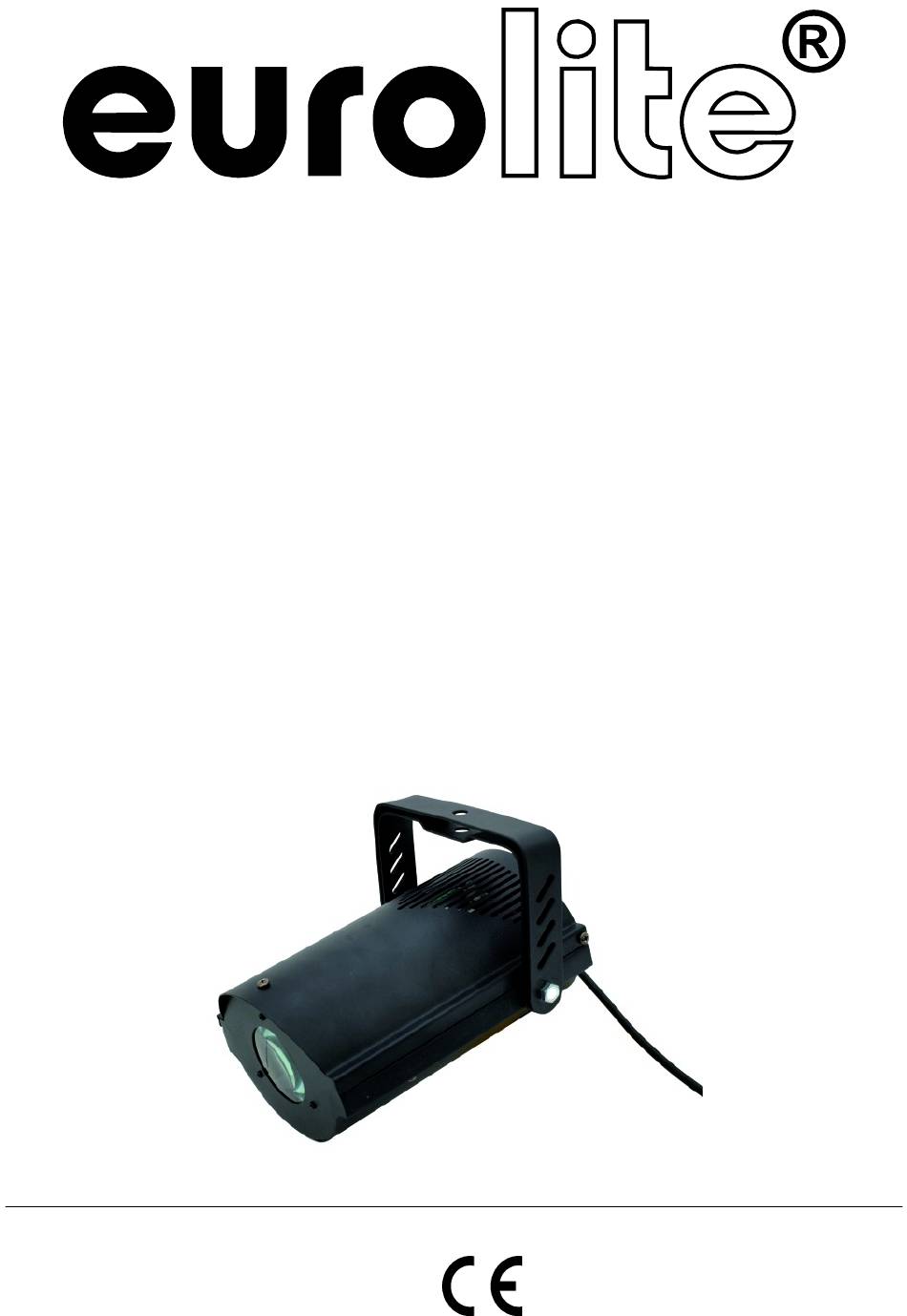

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED FE-3x1 TCL Flower Effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Of Contents

    You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 2/30 00046896.DOC, Version 1.2...

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED FE-3x1 TCL entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 5: Bestimmungsgemäße Verwendung

    Das Gerät darf niemals ohne Schutzscheibe betrieben werden! Ersetze jede gebrochene Schutzscheibe. Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.

  • Page 6: Geräteübersicht

    Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
  • Page 7 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.

  • Page 8: Bedienung

    Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED FE-3x1 TCL den Betrieb auf. An der Rückseite des LED FE-3x1 TCL befindet sich ein 3-Stufen-Schalter mit folgenden Funktionen: 0 Statik Licht I Gleichmäßige Strahlenbewegung...

  • Page 9: Technische Daten

    Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z.

  • Page 10: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED FE-3x1 TCL. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 11 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Page 12: Operating Determinations

    OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation.

  • Page 13: Overview

    OVERVIEW Features: Flower-effect with LED technology! Colorful flower beams moved by the bass-beat • Three different modes can be selected • Sound-control via built-in microphone • Very compact housing • 1 high-power TCL LED • Through the close chip placement of the multichip technology, an exquisite color mix even with short distances to the illuminated surface is guaranteed •...
  • Page 14 Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's weight. DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp.

  • Page 15: Operation

    OPERATION After you connected the effect to the mains, the LED FE-3x1 TCL starts running. On the rear panel of the LED FE-3x1 TCL, you can find a 3-step mode-selector with the following functions: 0 Static light I Continuous beam-movement II Sound-controlled beam-movement The function of the three selector modes only refers to the motor, not to the light effect.

  • Page 16: Technical Specifications

    Procedure: Step 1: Unscrew the fuseholder on the rearpanel with a fitting screwdriver from the housing (anti- clockwise). Step 2: Remove the old fuse from the fuseholder. Step 3: Install the new fuse in the fuseholder. Step 4: Replace the fuseholder in the housing and fix it. Should you need any spare parts, please use genuine parts.

  • Page 17: Introduction

    Nous vous remercions d'avoir choisi un EUROLITE DEL FE-3x1 TCL. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Le DEL FE-3x1 TCL dispose d'un microphone integré et d’un sélecteur des modes pour sélecter le mode désiré.
  • Page 18 L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommage lors de son transport.

  • Page 19: Emploi Selon Les Prescriptions

    RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Ne jamais effectuer l’operation sans écran de protection. Remplacer tout écran de protection fissuré. Tenir les enfants et les novices éloignés de l'appareil.

  • Page 20: Aperçue Des Parties

    • Rotatif: l'effet flower apparaît continuellement rotatif - aussi idéal en connexion avec plusieurs DEL FE-3x1 TCL, par ex. comme chenillard • Contrôlé par le son: en cas d'opération contrôlée par le son, les rayons flower changent leur direction de mouvement à chaque coup de graves • Contrôlé par le son grâce au microphone intégré...
  • Page 21 L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées par des experts. L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit s'assurer que les installations concernant la sécurité...

  • Page 22: Maniement

    Ne jamais connecter des effets lumineux à un "dimmer pack". MANIEMENT Le DEL FE-3x1 TCL commençera à fonctionner dès que vous le brancherez au secteur. Au dos du DEL FE-3x1 TCL, vous trouverez un sélecteur des modes ayant les fonctions suivantes: 0 Lumière statique I Mouvement des faisceaux continue II Mouvement des faisceaux contrôlé...

  • Page 23: Caractéristiques Techniques

    L'appareil doit être nettoyé régulièrement (poussière etc). Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. ATTENTION! La lentille endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles! La lentille d’objectif doit être nettoyée toutes les semaines, car des résidus de liquide de brouillard se déposent rapidement.

  • Page 24: Introducción

    Gracias por haber elegido un EUROLITE LED FE-3x1 TCL. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. El LED FE-3x1 TCL dispone de uno micrófono integrado y uno selector de modos para seleccionar el modo deseado.

  • Page 25: Instrucciones De Manejo

    Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.
  • Page 26 Este aparato ha sido diseñado para usos profesionales, por ejemplo en escenas, discotecas, teatros etc. Efectos de luz no son diseñados para un uso permanente. Considere Vd. que pausas de operación aumentan la vida de su aparato. No agite el aparato. Evite hacer excésiva fuerza durante la instalación y el manejo del aparato. Cuando buscar el sitio de instalación, por favor asegúrese de que el aparato no está...

  • Page 27: Descripción De Las Partes

    Rayones Flower multicolores • Tres modos diferentes ajustable en el aparato • Estático: efecto estático - ideal en conexión con muchos LED FE-3x1 TCL p. ej. como chaser • Giratiorio: el efecto flower gire - también ideal en conexión con muchos LED FE-3x1 TCL p. ej. como chaser • Control por el sonido: los rayos flower cambian la dirección de movimiento con la música •...
  • Page 28 Atención: ¡En caso de caída, aparatos montados por encima de la cabeza pueden causar daños cuantiosos! ¡Cuando tiene dudas en la seguridad de una forma de instalación, NO instale el aparato! Asegúrese antes de la montaje, que el área de montaje puede llevar una carga de punto de un mínimo de 10 veces del peso del aparato.

  • Page 29: Operación

    Efectos de luz no deben ser conectados a dimming-packs. OPERACIÓN Tras la conexión del aparato a la red, el LED FE-3x1 TCL comienza a funcionar. En el panel trasero hay uno selector de modos con las funcionas siguientes: 0 Luz estática I Movimiento de los rayones contínua...

  • Page 30: Especificaciones Técnicas

    Procedimiento: Paso 1: Desatornillar de la caja el portafusibles del panel trasero con un destornillador adecuado (en dirección contraria a las agujas del reloj). Paso 2: Sacar el fusible viejo del portafusibles. Paso 3: Instalar el fusible nuevo en el portafusibles. Paso 4: Volver a colocar el portafusibles en la caja y atornillarlo.
