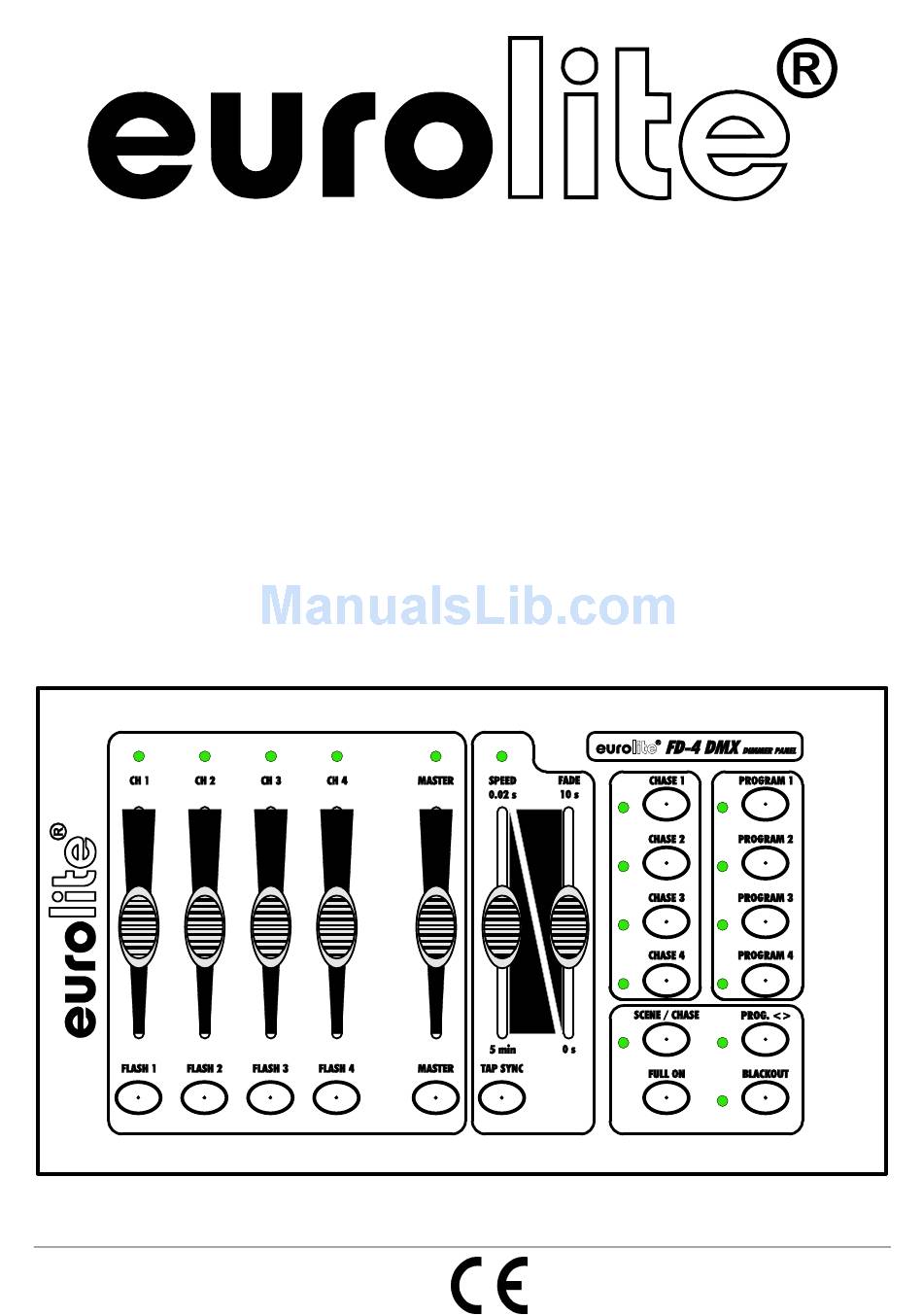

Page 1: User Manual
BEDIENUNGSANLEITUNG USER MANUAL FD-4/8/12 DMX-Controller © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited! -
Page 2: Table Of Contents
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents 1. EINFÜHRUNG ............................... 4 2. SICHERHEITSHINWEISE..........................4 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................5 4. GERÄTEBESCHREIBUNG........................... 6 4.1 Features ..............................6 4.2 Geräteübersicht............................7 5. SETUP ................................8 5.1 Installation ..............................8 5.2 Musiksteuerung............................8 5.3 Anschluss der Dimmerpacks ........................8 6. - Page 3 This user manual is valid for the article number 70063801, 70063806, 70063811 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/23 00028596.DOC, Version 1.1...
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE FD-4/8/12 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Bestimmungsgemässe Verwendung
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht, wenn Sie das Gerät ans Netz anschließen. Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. -
Page 6: Gerätebeschreibung
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. Bitte beachten Sie: Diese Anleitung beschreibt exemplarisch den FD-4 DMX-Controller. Abbildungen und Features der anderen Modelle ähnlich. 4. GERÄTEBESCHREIBUNG 4.1 Features... -
Page 7: Geräteübersicht
4.2 Geräteübersicht Übersicht über die Bedienelemente 1) KANAL-LEDs 2) KANALFADER Mit diesen Fadern können Sie den Ausgangspegel zwischen 0 und 100% oder 0 und 255 einstellen. 3) FLASH-TASTEN Drücken Sie hier für maximalen Ausgangspegel. 4) MASTERFADER Zur Einstellung des Gesamtausgangspegels. 5) MASTER FLASH-TASTEN Drücken Sie hier für maximalen Ausgangspegel. -
Page 8: Setup
Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und - Kupplungen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des FD-4/8/12 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. 8/23... -
Page 9: Bedienung
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein 120 Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet und in den DMX-Ausgang am letzten Gerät gesteckt. 6. BEDIENUNG Stellen Sie das Gerät auf einer ebenen Fläche auf. Betrieb über das mitgelieferte Netzteil Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. -
Page 10: Chaser-Sound Modus
Programmes ankommt. 6.5 Programme abspeichern Mit dem FD-4/8/12 können Sie 4 verschiedene Programme mit bis zu 84 Steps abspeichern. Drücken und Halten Sie die Prog. <>-Taste und wählen Sie die gewünschte Programmnummer über die Program-Tasten aus. Die Prog. <>-LED leuchtet und die Program-LED blinkt. -
Page 11: Auswahl Der Fade Time
Drücken und Halten Sie die Program-Taste und Drücken Sie die aktuelle Program-Taste, um das Programm ab zu speichern. Wenn der Programmplatz voll ist müssen Sie zuerst das Programm löschen. 6.6 Auswahl der Fade Time Schieben Sie den Fade Time Fader nach oben, um die Fade Time um zu stellen. 6.7 Mehrere Chaser nacheinander abspielen Die Programme und Chaser können einzeln oder kombiniert abgespielt werden. -
Page 12: Reinigung Und Wartung
Best.-Nr. 70064072 EUROLITE DPX-605 DMX 19" Dimmerpack Best.-Nr. 70064117 EUROLITE DPX-610 DMX 19" Dimmerpack Best.-Nr. 70064120 EUROLITE DPX-610 S DMX 19" Dimmerpack Best.-Nr. 70064122 EUROLITE DPX-610 CEE DMX 19" Dimmerpack Best.-Nr. 70064123 EUROLITE DPX-610 MP DMX 19" Dimmerpack Best.-Nr. 70064125 EUROLITE DPX-620 DMX 19"... - Page 13 EUROLITE DPMX-1216 S DMX 19" Dimmerpack Best.-Nr. 70064182 EUROLITE DPMX-1216 CEE DMX 19" Dimmerpack Best.-Nr. 70064183 EUROLITE DPMX-1216 MP DMX 19" Dimmerpack Best.-Nr. 70064185 FUTURELIGHT DES-3 Abschlusstecker 3-pol Best.-Nr. 51834001 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
-
Page 14: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE FD-4/8/12. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 15: Operating Determinations
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. -
Page 16: Description
Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, etc. Please note: This user manual describes the FD-4 DMX-controller as a reference. Illustrations and features of the other models are comparable. -

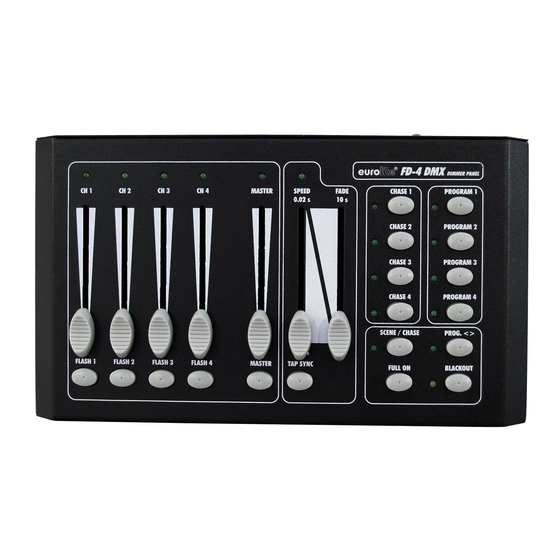

Page 17: Overview
4.2 Overview Overview on the control elements 1) CHANNEL-LEDs 2) CHANNEL FADERS These faders will adjust the output of the channels from 0 to 100% or 0 to 255. 3) FLASH-BUTTONS Press to activate maximum channel output. 4) MASTERFADER For adjusting the general output. 5) MASTER FLASH-BUTTON Press to activate maximum channel output. -
Page 18: Setup
Building a serial DMX-chain: Connect the DMX-output of the FD-4/8/12 with the DMX-input of the nearest dimmerpack. Always connect one output with the input of the next fixture until all fixtures are connected. -
Page 19: Operation
This function is useful for theatres and booth illumination. 6.2 Chaser-Sound Mode Spots run sound-controlled through chasers: In this mode, all 4 chasers of the FD-4/8/12 can be run sound-controlled. You can manually adjust the individual channels via the channel faders, the Masterfader and via the flash- buttons. -
Page 20: Prog-Sound Mode
6.3 Prog-Sound Mode Spots run sound-controlled through internal programs: In this mode, all 4 freely programmable programs of the FD-4/8/12 can be run sound-controlled. You can manually adjust the individual channels via the channel faders, the Masterfader and via the flash- buttons. -
Page 21: Call Up Several Chasers Continuously
6.7 Call up several chasers continuously The programs and chasers can be called up individually or combined. Press all Chaser-buttons and Program-buttons so that their LEDs are lit. Adjust Masterfader for total output. Adjust Speed-Fader until the spots react in the desired speed. The running order is CH1-2-3-4-PR-1-2-3-4. -
Page 22: Cleaning And Maintenance
EUROLITE DPX-605 DMX 19" dimmer pack No. 70064117 EUROLITE DPX-610 DMX 19" dimmer pack No. 70064120 EUROLITE DPX-610 S DMX 19" dimmer pack No. 70064122 EUROLITE DPX-610 CEE DMX 19" dimmer pack No. 70064123 EUROLITE DPX-610 MP DMX 19" dimmer pack No. - Page 23 EUROLITE EDX-1805 DMX dimmer pack No. 70064145 EUROLITE DPMX-1216 DMX 19" dimmer pack No. 70064180 EUROLITE DPMX-1216 S DMX 19" dimmer pack No. 70064182 EUROLITE DPMX-1216 CEE DMX 19" dimmer pac No. 70064183 EUROLITE DPMX-1216 MP DMX 19" dimmer pack No.
