LI ION BATTERY PACK
71397
USER INSTRUCTION MANUAL
AND WARNINGS
DO NOT ALLOW the battery to discharge more than 20%.
KEEP the battery FULLY CHARGED!
FULLY CHARGE at least every TWO MONTHS!
Rev.00 – 30/12/2020
Pag. 1/19
Code: 71397

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 71397 and is the answer not in the manual?

Questions and answers

Related Manuals for SUEX 71397

Summary of Contents for SUEX 71397

  • Page 1 LI ION BATTERY PACK 71397 USER INSTRUCTION MANUAL AND WARNINGS DO NOT ALLOW the battery to discharge more than 20%. KEEP the battery FULLY CHARGED! FULLY CHARGE at least every TWO MONTHS! Rev.00 – 30/12/2020 Pag. 1/19 Code: 71397...

  • Page 2: Table Of Contents

    23. DISPOSAL ............................17 24. CE CONFORMITY ..........................18 25. QUALITY MANAGEMENT SYSTEM ISO 9001 ................. 18 26. ENVIRONMENTAL CERTIFICATION ISO 14001 ................19 27. LOCAL DISTRIBUTOR........................19 28. DOCUMENT HISTORY ........................19 Rev.00 – 30/12/2020 Pag. 2/19 Code: 71397...

  • Page 3: Copyright

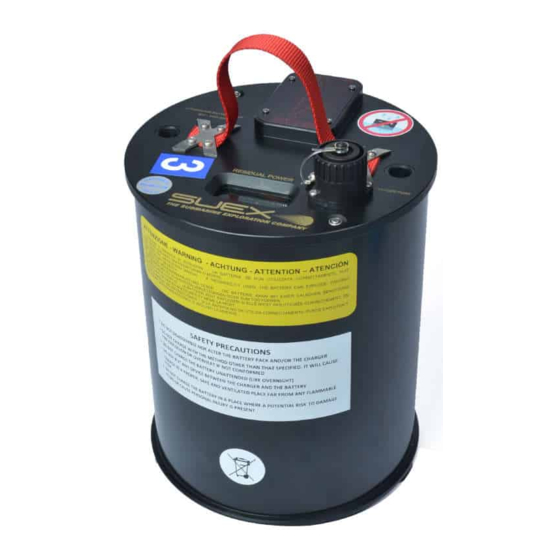

    The Li-ION SUEX BATTERY PACK 71397 (BATTERY) is designed to be used on SUEX Scooter type XK (for details please refer to chapter "Battery use"). Any other use has to be considered inappropriate and potentially DANGEROUS.

  • Page 4: General Information On Li-Ion Battery

    Copyrights for this manual belong exclusively to SUEX s.r.l. Reproduction of this document, in part or in whole, is forbidden without SUEX s.r.l. written authorization. GENERAL INFORMATION ON Li-ION BATTERY The Li.-ION BATTERY PACK consists of a group of elementary battery cells based on the Li-ION technology (Lithium...

  • Page 5: Battery Use

    Charger connector cap (24), • Battery’s charge socket (26). BATTERY USE Battery pack 71397 is used exclusively on the XK Scooter (71382). KNOW THE BATTERY CHARGE STATUS 8.1. CHARGE INDICATOR ON BOARD THE SCOOTER When the ON / OFF switch is turned to the ON position, a check of the scooter's electronics starts automatically and the charge indicator LEDs light up in various sequences.

  • Page 6: Battery Status Through Bluetooth Channel

    BATTERY STATUS THROUGH BLUETOOTH CHANNEL SUEX DPVs are equipped with bluetooth devices that allow to get motor and LI ION battery information. These functions are available only out of water and require the Calypso App (available on Google Play & App store).

  • Page 7: Battery Charge

    THE BATTERY SHOULD BE CHARGED ONLY THROUGH THE CONNECTOR (26), IT IS FORBIDDEN TO USE THE CONNECTION (RED) CONNECTOR TO THE MOTOR: DANGER OF FIRE, EXPLOSION, SERIOUS DAMAGE OR DEATH. Unscrew the plug of the charging connector (24) (fig.1); Rev.00 – 30/12/2020 Pag. 7/19 Code: 71397...

  • Page 8: Environmental Conditions Ideal For Charging

    20% reduction compared to the condition at the beginning of their life must be replaced and disposed of in the manner provided (see Cap. "Disposal"). An indication of the current state of efficiency of the battery is the "burn-test" test (see User manual Burn - test). Rev.00 – 30/12/2020 Pag. 8/19 Code: 71397...

  • Page 9: Ideal Conditions For Battery Operation And Discharge

    Remember that when the cut off device intervenes, the Scooter inevitably stops working. This event must in no way be a source of danger for the diver, who will have planned the diving activity taking into account that the use of the Scooter cannot Rev.00 – 30/12/2020 Pag. 9/19 Code: 71397...

  • Page 10: Basic Rules For Safety

    SUEX s.r.l. declines all responsibility following the intervention of the cut off system, in any situation, in dangerous situations or in dives where the diver has (at his complete risk) entrusted his return to the surface to the Suex Scooter.
  • Page 11 NEVER leave the battery connected to the vehicle if not in use. NEVER use batteries that are damaged by bruising, leaking or rusty. DO NOT use batteries with damaged cables: danger of EXPLOSION! Rev.00 – 30/12/2020 Pag. 11/19 Code: 71397...

  • Page 12: Fire Management

    DO NOT use batteries that are not approved by Suex. DO NOT use chargers other than those provided by Suex. If any of these cases occur would please, contact the SUEX assistance service before using the battery. FIRE MANAGEMENT Batteries must be stored and recharged in rooms free of flammable substances and far from people living places.

  • Page 13: Messages, Problems, Causes And Remedies

    The above applies to the BATTERY PACKS supplied as accessories or spare parts and those inside the Scooters. Suex cannot be held responsible for any loss or damage to the battery resulting from failure to follow the instructions contained in this manual.

  • Page 14: Customer Service

    OLD BATTERY PACK - AFTER 500 CYCLES AND 1500 DAYS: contact Suex for battery replacement DATE AND TIME RESET: contact Suex service. When the pack is connected to charger or DPV the soc appears on the display BATTERY NEEDS TO BE CHARGED: the battery pack has not be charged for long time.

  • Page 15: Technical Battery Specifications

    Refer to UN3171 and IATA packaging instructions PI-952 when transporting the battery inside the scooter. The scooter with Li-ion battery cannot be transported on a passenger craft as checked baggage. Refer to your forwarder for detailed information. Rev.00 – 30/12/2020 Pag. 15/19 Code: 71397...

  • Page 16: Transporting The Additional Battery

    PERSONS AND / OR THINGS following use or abuse of the product with parts that are not original or not approved by Suex. SUEX assumes no responsibility for any loss or damage suffered as a result of improper use or because of products with parts that are not original or not approved by Suex.

  • Page 17: Reach Compliance Statement

    Customers are offered the opportunity to return products at the end of their functional lives with delivery costs being at the expense of the sender. Products returned to SUEX s.r.l. shall be in accordance with the normal product returns policy, with pre-authorisation required in the form of an RMA number without which the product will not be accepted.

  • Page 18: Ce Conformity

    CEI EN 60034-1:2015 CEI EN 60335-1/EC:2010 UN 38.3 QUALITY MANAGEMENT SYSTEM ISO 9001 SUEX s.r.l. is an ISO 9001:2015 certified company. Certified and audited by SGS ITALIA (SGQ N° 0015 A), certificate number IT19/1218. Rev.00 – 30/12/2020 Pag. 18/19 Code: 71397...

  • Page 19: Environmental Certification Iso 14001

    ENVIRONMENTAL CERTIFICATION ISO 14001 SUEX s.r.l. is an ISO 14001:2015 certified company. Certified and audited by SGS ITALIA (SGA N° 0007 D), certificate number IT20/0702. LOCAL DISTRIBUTOR For additional information please contact the manufacturer or local distributor. Space reserved for the local distributor to include contact detail.
  • Page 20 PACCO BATTERIA LI ION 71397 MANUALE ISTRUZIONI E AVVERTENZE PER L'USO NON PERMETTERE che la batteria si scarichi oltre il 20%. CONSERVARE la batteria COMPLETAMENTE CARICATA! CARICARE COMPLETAMENTE almeno ogni DUE MESI! Rev.00 – 30/12/2020 Pag. 1/20 Cod: 71397...
  • Page 21 39. DICHIARAZIONE DI CONFORMITA' CE ................... 19 40. SISTEMA DI GESTIONE QUALITA' ISO 9001 .................. 19 41. CERTIFICAZIONE AMBIENTALE ISO 14001 ................... 20 42. DISTRIBUTORE LOCALE ........................20 43. REVISIONE DOCUMENTO ........................ 20 Rev.00 – 30/12/2020 Pag. 2/20 Cod: 71397...

  • Page 22: Diritti Di Copyright

    Il PACCO BATTERIA Li-ion Suex 71397 (nel seguito: BATTERIA) è progettato per essere usato esclusivamente sullo Scooter SUEX di tipo XK (si vedano dettagli nel capitolo "Uso della Batteria"). Qualsiasi altro utilizzo è da ritenersi inappropriato e potenzialmente PERICOLOSO.

  • Page 23: Informazioni Generali Sulle Batterie Li Ion

    La presente pubblicazione è di esclusiva proprietà di SUEX s.r.l. che ne vieta la riproduzione anche parziale senza precisa autorizzazione scritta. 5. INFORMAZIONI GENERALI SULLE BATTERIE Li ION La BATTERIA Li-Ion è costituita da un complesso di celle-batteria elementari di tecnologia Li-ION (ioni di Litio) tra loro opportunamente collegate poste all’interno di un apposito contenitore, il quale presenta un connettore specifico...

  • Page 24: Uso Della Batteria

    • Presa di carica della batteria (26). 7. USO DELLA BATTERIA Il pacco batteria 71397 viene usato esclusivamente sullo Scooter XK (71382). 8. CONOSCERE LO STATO DI CARICA DELLA BATTERIA 9. DISPLAY INDICATORE DI CARICA A BORDO DELLO SCOOTER Quando l'interruttore ON/OFF viene ruotato in posizione ON, si avvia automaticamente un controllo dell'elettronica dello Scooter e si accendono in varia sequenza i led dell'indicatore di carica.

  • Page 25: Interrogazione Stato Della Batteria Attraverso Canale Bluetooth

    NOTA: SUEX s.r.l. declina ogni responsabilità per il mancato funzionamento o erronea valutazione della carica residua della batteria che abbia portato a valutazioni sbagliate riguardo l’autonomia dello Scooter.
  • Page 26 Rev.00 – 30/12/2020 Pag. 7/20 Cod: 71397...

  • Page 27: Carica Della Batteria

    CONDIZIONI AMBIENTALI IDEALI PER LA CARICA L'intervallo di temperatura di carica è 0°C + 36°C. La temperatura ideale della batteria all’inizio della fase di carica è di 20°C. 15. QUANDO CARICARE LA BATTERIA Ricaricare completamente la BATTERIA: Rev.00 – 30/12/2020 Pag. 8/20 Cod: 71397...

  • Page 28: Batterie Nuove, Primi Cicli Di Utilizzo

    Sistema Auto OFF: la batteria è dotata di un sistema di protezione contro le scariche accidentali. Esso provvede all'interruzione della tensione nel caso in cui lo Scooter venisse lasciato acceso per più di 4 ore Rev.00 – 30/12/2020 Pag. 9/20 Cod: 71397...

  • Page 29: In Caso Di Intervento Del Cut- Off

    SUEX s.r.l. declina ogni responsabilità in seguito all’intervento del sistema cut off, in qualsiasi situazione, in situazioni pericolose o in immersioni dove il subacqueo abbia (a suo completo rischio) affidato il suo ritorno in superficie allo Scooter Suex.
  • Page 30 NON sottoporre la batteria a stress meccanici eccessivi, forti vibrazioni o urti. NON esporre la batteria a umidità eccessiva o, all'acqua o condensazione. NON esporre la batteria a temperature eccessive. NON gettare la batteria nel fuoco: può esplodere. Rev.00 – 30/12/2020 Pag. 11/20 Cod: 71397...

  • Page 31: Gestione Incendio

    NON utilizzare batterie che non siano approvate da Suex. NON utilizzare caricabatterie diversi da quelli previsti da Suex. Al verificarsi di uno qualsiasi di questi casi contattare il servizio di assistenza SUEX. 22. GESTIONE INCENDIO Le batterie devono essere custodite e ricaricate in locali privi di sostanze infiammabili e lontano da luoghi in cui risiedono persone.

  • Page 32: Stoccaggio

    Quanto sopra vale per i PACCHI BATTERIA forniti come accessori o ricambi e quelli all'interno degli Scooter. Suex non può essere ritenuta responsabile in caso di perdita o danni alla batteria derivanti dalla mancata osservazione delle istruzioni contenute in questo manuale.
  • Page 33 60 minuti TERZO CORTOCIRCUITO AVVENUTO: attendere 120 minuti QUARTO CORTOCIRCUITO AVVENUTO: la batteria si blocca, appare il simbolo STOP. Contattare Suex CORTOCIRCUITO IN ATTO: errore permanente: caricare la batteria 4 CIRCUITI CORTI IN 6 ORE TENSIONE CELLA SOTTO MIN. SOGLIA:...

  • Page 34: Assistenza Tecnica

    PACCO BATTERIA VECCHIO - DOPO 500 CICLI E 1500 GIORNI: contattare SUEX per la batteria sostitutiva DATA E ORA RESETTATE: contattare l'assistenza SUEX. Quando il pacco batteria è collegato al carica batteria o al DPV il SOC appare sul display LA BATTERIA NECESSITA DI ESSERE RICARICATA: il pacco batteria non viene caricato da diverso tempo.

  • Page 35: Trasporto Della Batteria All'interno Dello Scooter

    è la UN 3841. Fare riferimento alle istruzioni IATA per l'imballo PI-966 per spedire la BATTERIA all'esterno dello scooter ma imballata con esso. In ogni caso fare riferimento o chiedere al trasportatore che si intende utilizzare. Rev.00 – 30/12/2020 Pag. 16/20 Cod: 71397...

  • Page 36: Garanzia

    Le BATTERIE in dotazione agli Scooter Suex sono testate e collaudate in fabbrica prima della consegna al cliente. Le batterie originali Suex, sono garantite per un periodo di due anni (1 anno se per uso professionale) contro i difetti di fabbricazione, a far data dall’acquisto comprovato dalla documentazione di vendita. Costituiscono esclusione dalla garanzia le seguenti circostanze: •...

  • Page 37: Dichiarazione Di Conformità Weee

    Ai clienti viene offerta la possibilità di restituire i prodotti al termine della loro vita funzionale con spese di consegna a carico del mittente. Prodotti restituiti a SUEX s.r.l. devono essere conformi alla normale politica di restituzione del prodotto, con la pre-autorizzazione richiesta sotto forma di un numero RMA senza il quale il prodotto non sarà...

  • Page 38: Dichiarazione Di Conformita' Ce

    CEI EN 60034-1:2015 CEI EN 60335-1/EC:2010 UN 38.3 40. SISTEMA DI GESTIONE QUALITA' ISO 9001 SUEX s.r.l. è un’azienda certifcata ISO 9001:2015. Certificata e sottoposta ad audit da SGS ITALIA (SGQ N° 0015 A), certificato numero IT19/1218. Rev.00 – 30/12/2020 Pag. 19/20...

  • Page 39: Certificazione Ambientale Iso 14001

    41. CERTIFICAZIONE AMBIENTALE ISO 14001 SUEX s.r.l. è un’azienda certificata ISO 14001:2015. Certificata e sottoposta ad audit da SGS ITALIA (SGA N° 0007 D), certificato numero IT20/0702. 42. DISTRIBUTORE LOCALE Per ulteriori informazioni contattare il fabbricante o il distributore locale.
