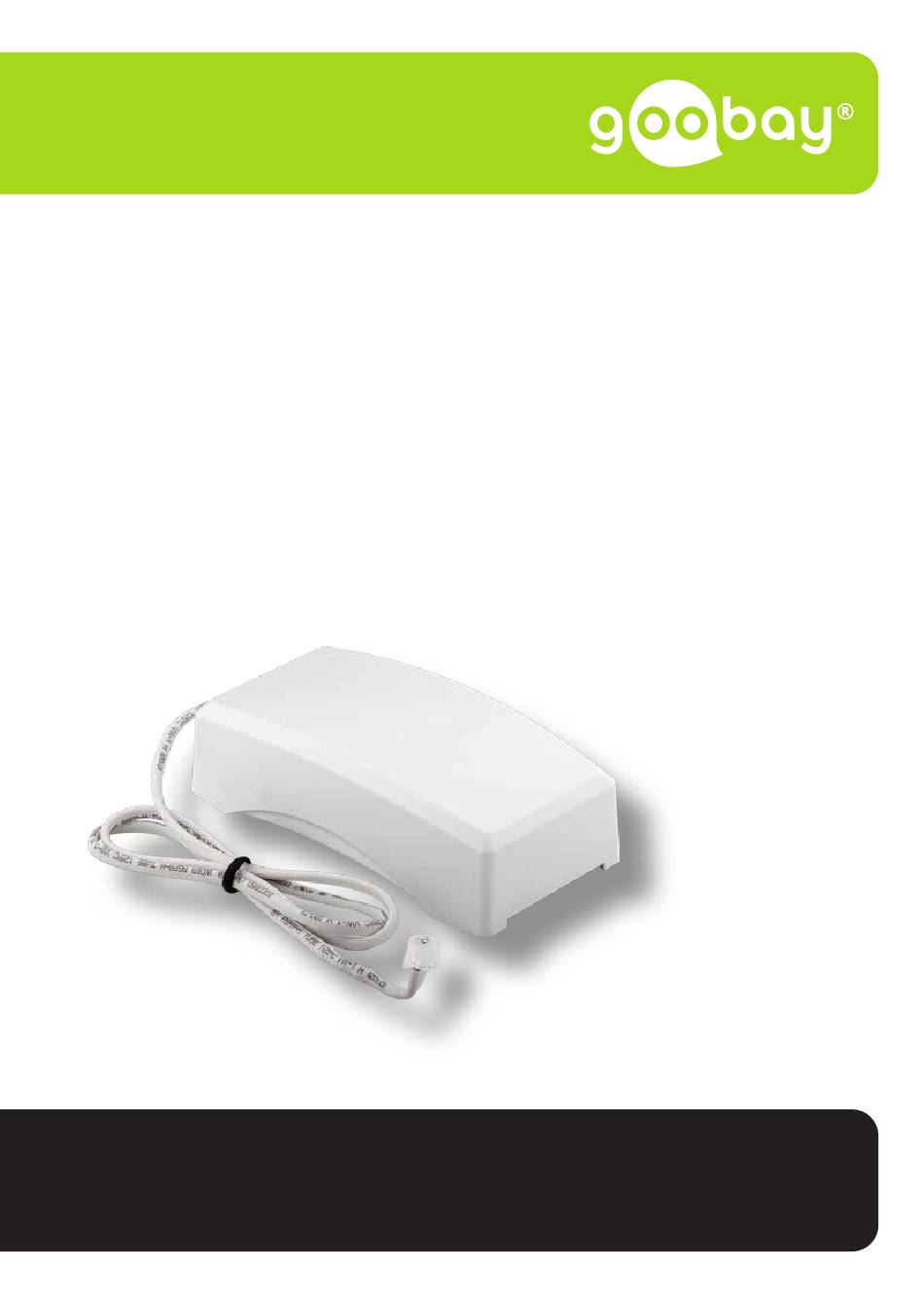

- Page 1 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71365 Mikrowellen/Radar Flach-Decken-Bewegungsmelder Ceiling-mounted flat Microwave Motion Sensor Détecteur de mouvement plat HF/Radar Rilevatore di movimento piatto a microonde/radar...
-
Page 2: Table Of Contents
Betriebsanleitung BETRIEBSANLEITUNG ......3 USER MANUAL .........11 MODE D‘EMPLOI ........19 ISTRUZIONI PER L‘USO ......27 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ................4 1.1 Allgemeines ................. 4 1.2 Warnstufen .................. 4 Beschreibung und Funktion ............... 5 2.1 Produkt ..................5 2.2 Produktteile ................. 5 2.3 Lieferumfang ................5 2.4 Technische Daten................ -
Page 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten Gebrauch. >> Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen. Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des Produk- tes verfügbar sein. >> Betriebsanleitung aufbewahren. >> Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. -
Page 4: Beschreibung Und Funktion
Betriebsanleitung Beschreibung und Funktion Produkt Ihr Produkt ist ein Mikrowellen-/Radar-Bewegungsmelder für den Innenbe- reich und stellt elektrotechnisches Installationsmaterial dar. Es funktioniert nach dem Doppler-Prinzip und sendet Mikrowellen aus. Diese werden von Objekten im Erfassungsbereich reflektiert und vom Sensor aus- gewertet. Bei Frequenzänderungen erfolgt die Aktivierung des angeschlos- senen Verbrauchers. Im Vergleich zu Infrarot-bewegungsmeldern durchdringt die HF-Sensortech- nik auch Glas, Holz und Leichtbauwände und reagiert auf jede Bewegung, unabhängig von Wärme. Produktteile Fig. 1: Produktteile Abdeckkappe Anschlussklemmen Gehäuse Sensor Helligkeitsempfindlichkeit Auslöseempfindlichkeit Ausschaltverzögerung Lieferumfang Mikrowellen/Radar Flach-Decken-Bewegungsmelder, Betriebsanleitung... -
Page 5: Technische Daten
Technische Daten Spannung 220-240 V~ 50 Hz Standby-Leistung ≤0,5 W max. 1200 W (Glühlampe), Nennlast max. 300 W (Energiesparlampe) Energiebedarf ~0,9 W Überwachungsbereich 2-16 m (<24 °C) Überwachungswinkel 360° Wand-/Deckenmontage Abschaltverzögerung 10±3 s ~ 12±1 Min. Helligkeitsempfindlichkeit <3-2000 lx / Tag und Nacht ( HF System 5,8 GHz CW Radar, ISM Band Sendeleistung <0,2 mW Deckenmontagehöhe 1,5-3,5 m Bewegungserkennung 0,6-1,5 m/s Schutzart... -
Page 6: Installation
Betriebsanleitung Installation Stromschlaggefahr • Offene Kabelenden NUR von erfahrener Elektro- fachkraft anschließen lassen. • Vor Arbeiten am Produkt spannungsfrei schalten, Sicherung abschalten und gegen Wiedereinschalten sichern. • Vor Arbeiten am Produkt Spannungsfreiheit sicherstellen und prüfen. Die verwendeten Stromkabel sollten einen Mindestquerschnitt von 1,0 mm² besitzen. Folgende Anschlüsse werden an der Lüsterklemme des Produkts vorgenommen. 1. Entfernen Sie die Abdeckkappe. 2. Schließen Sie Ihre Verbraucher (LOAD) wie abgebildet an. Bei der Verwendung mit mehreren Verbrauchern müssen diese parallel verdrahtet werden. - Page 7 Fig. 3: Montageort • Die Oberfläche muss stabil sein. • Das Produkt muss absolut gerade befestigt werden. • Pflanzen, Straßenbeleuchtungen, reflektierende Flächen oder sich willkürlich bewegenden Objekte dürfen sich nicht im Erfassungsbe- reich befinden. • Die empfohlene Montagehöhe beträgt 1,5-3,5 m. 2. Verstauen Sie den Bewegungsmelder beispielsweise hinter Trockenbau- wänden. Fig. 4: Montage 3. Nehmen Sie die Einstellungen vor wie in Kapitel 7 beschrieben. 4. Montieren Sie die Abdeckkappe.
-
Page 8: Einstellungen
Betriebsanleitung Einstellungen Fig. 5: Einstellungen Einstellungen vornehmen 1. Stellen Sie die Ausschaltverzögerung TIME mittels Schraubendreher zwischen 10 Sekunden und 12 Minuten ein. 2. Stellen Sie die gewünschte Auslöseempfindlichkeit LUX mittels Schrau- bendreher ein. Die eingestellte Beleuchtungsstärke in LUX ist die Reaktionsgrenze, unter- halb der der Bewegungsmelder auslöst. Soll dieser nur nachts auslösen, muss dieser auf 3 LUX eingestellt werden. Soll der Bewegungsmelder tags und nachts auslösen, stellen Sie ihn auf das Sonnensymbol ein. -
Page 9: Wartung, Pflege, Lagerung Und Transport
Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. WEEE Nr.: 82898622 EU-Konformitätserklärung Hiermit erklärt Goobay , eine registrierte Marke der Wentronic ® GmbH, dass der genannte Funkanlagentyp der Richtlinie 2014/53/ EU entspricht. Der vollständige Text der EU-Konformitätserklärung... -
Page 10: User Manual
User manual BETRIEBSANLEITUNG ......3 USER MANUAL .........11 MODE D‘EMPLOI ........19 ISTRUZIONI PER L‘USO ......27 USER MANUAL Content Safety instructions ................12 1.1 In general ..................12 1.2 Warning levels ................12 Description and Function ..............13 2.1 Product ..................13 2.2 Product parts ................13 2.3 Scope of Delivery ................ -
Page 11: Safety Instructions
Safety instructions In general The user manual is part of the product and contains important information for correct use. >> Read the user manual completely and carefully before use. The user manual must be available for uncertainties and passing the product. >> Keep this user manual. >> Installation, assembly, maintenance and repair work must be carried out only by trained electrical specialists. Risk of electric shock >> Cut off power supply before any work on the product, switch off safety fuses and secure against reconnection. -
Page 12: Description And Function
User manual Description and Function Product Your product is a microwave / radar motion sensor for indoor use and repre- sents electrotechnical fittings. It works on the Doppler principle and sends out microwaves. These are reflec- ted from objects in the detection area and evaluated by the sensor. If frequency changes, the activation of the connected load is done. Compared to infrared motion detectors, the RF sensor technology also pene- trates glass, wood and stud walls and reacts to each movement, independent of heat. Product parts Fig. 6: Product parts 1 Cover cap Terminals Housing... -
Page 13: Intended Use
max. 1200 W (incandescent lamps), Rated load max. 300 W (energy-saving lamps) Power consumption ~0.9 W Detection area 2-16 m (<24 °C) Detection angle 360° wall/ceiling installation Switch-off delay 10±3 s ~ 12±1 Min. Brightness sensitivity <3-2000 lx / day and night ( HF System 5.8 GHz CW Radar, ISM Band Transmission power <0,2 mW Ceiling mounting height 1,5-3,5 m Motion detection 0.6-1.5 m/s... -
Page 14: Installation
User manual Installation Risk of electric shock • Let open cable ends ONLY assemble by experienced electrician. • Cut off power supply before any work on the product, switch off safety fuse and secure against reconnection. • Assure and check the absence of voltage before any work on the product. The power cord used should have a minimum cross section of 1.0 mm². The following connections are made to the terminal block of the product. 1. Remove the cover cap. 2. Connect your lamps (LOAD) like shown. If using several lamps, they must be wired in parallel. The sensor (4) is pre-installed. -
Page 15: Settings
Fig. 8: Mounting place • The surface must be stable. • The product must be attached absolutely straight. • Plants, street lighting, reflective surfaces or randomly moving objects must not be located in the detection range. • The recommended mounting height is 1,5-3,5 m. 2. Stow the motion sensor, for example, behind the drywall. Fig. 9: Mounting 5. Set the adjustments like shown in chapter 7. 6. Assemble the cover cap. Settings Fig. 10: Settings... -
Page 16: Changing Settings
User manual Changing settings Adjust the switch-off delay TIME by using a screwdriver between 10 seconds and 12 minutes. 2. Adjust the preferred brightness sensivity LUX by using a screwdriver. The lighting intensity in LUX is the response limit, the motion detector triggers below. If this trigger only should work at night, it must be set to 3 LUX. If the motion sensor should trigger at night and day, set it to the sun symbol The trigger sensitivity settings for twilight, etc. -
Page 17: Disposal Instructions
WEEE No: 82898622 EU Declaration of Conformity Hereby Goobay , a registered trademark of Wentronic GmbH ensu- ® res, that the mentioned radio system type is conformed to Directive 2014/53/EU. The full text of EU Declaration of Conformity is available at the following Internet address: https://www.wentronic.de/en/... -
Page 18: Mode D'emploi
Mode d‘emploi BETRIEBSANLEITUNG ......3 USER MANUAL .........11 MODE D‘EMPLOI ........19 ISTRUZIONI PER L‘USO ......27 MODE D‘EMPLOI Contenu Consignes de sécurité ................ 20 1.1 En général ................... 20 1.2 Niveaux d‘alerte ................20 Description et fonction ............... 21 2.1 Produit ..................21 2.2 Pièces et accessoires ..............21 2.3 Contenu de la livraison ............... -
Page 19: Consignes De Sécurité
Consignes de sécurité En général Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. >> Lisez le mode d‘emploi attentivement et complètement avant de l‘utiliser. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. >> Conservez soigneusement ce mode d‘emploi. -
Page 20: Description Et Fonction
Mode d‘emploi Description et fonction Produit Votre produit est un capteur de mouvement micro-ondes / radar pour une utilisation intérieure et représente les raccords électrotechniques. Il fonctionne sur le principe de l‘effet Doppler et envoie des micro-ondes. Ceux-ci sont réfléchis par des objets dans la zone de détection et l‘évaluation par le capteur. Si des changements de fréquence, l‘activation de la charge connectée est faite. Par rapport à des détecteurs de mouvement à infrarouge, la technologie de détecteur RF pénètre également le verre, le bois et les goujons et réagit à chaque mouvement, indépendant de la chaleur. Pièces et accessoires Fig. 11: Pièces et accessoires Bouchon 2 Bornes de câbles Logements 4 Capteur Sensibilité luminosité Sensibilité de déclenchement Retard au déclenchement Contenu de la livraison Détecteur de mouvement plat HF/Radar, Mode d‘emploi... -
Page 21: Spécifications
Spécifications Tension 220-240 V~ 50 Hz Consommation en veille ~0,9 W max. 1200 W (Ampoule), Charge nominale max. 300 W (Lampe à économie d‘énergie) Zone de surveillance 2-16 m (<24 °C) Angle de surveillance 360° montage mural/plafond Délai d'arrêt 10±3 s ~ 12±1 Min. Sensibilité luminosité <3-2000 lx / jour et nuit ( Système HF 5,8 GHz CW Radar, Bande ISM Puissance de transmission <0,2 mW Hauteur sous plafond de 1,5-3,5 m... -
Page 22: Installation
Mode d‘emploi Installation Risque de choc électrique • Laissez assembler extrémité de câbles ouvertes UNIQUEMENT par un électricien expérimenté. • Éteindre l‘alimentation avant de travailler sur le produit, les fusibles de sécurité et protéger cette contre la reconnexion. • Garantir et de contrôler l‘absence de tension avant que le travail sur le produit. Le câble d‘alimentation utilisé doit avoir une section minimale de 1,0 mm². Les connexions suivantes sont effectuées sur le bornier du produit. 1. Retirez le bouchon. 2. Connectez votre consommation (LOAD) comme indiqué. Lorsqu‘il est utilisé avec plusieurs consommateurs, ils doivent être câblés en parallèle. - Page 23 Fig. 13: Place de montage • La surface doit être stable. • Le produit doit être absolument droite fixe. • Les plantes, l‘éclairage des rues, des surfaces réfléchissantes ou au hasard des objets en mouvement peuvent ne pas être dans la zone de détection. • La hauteur de montage recommandée est de 1,5-3,5 m. 2. Rangez le mouvement, par exemple, derrière la cloison sèche. Fig. 14: Montage 3. Effectuez les réglages décrits dans la section 7. Installer le couvercle.
-
Page 24: Réglages
Mode d‘emploi Réglages Fig. 15: Réglager Réglager les paramètres 1. Réglez le retard au déclenchement TIME un tournevis entre 10 secondes et 12 minutes. 2. Réglez la vitesse d‘obturation souhaitée LUX un tournevis. L‘intensité de l‘éclairage dans LUX est la limite de réponse au-dessous de ce qui déclenche le détecteur de mouvement. Si ce déclencheur seulement la nuit, cela doit être réglé... -
Page 25: Maintenance, Entretien, Stckage Et Transport
électriques et électroniques avec les déchets domestiques est strictement interdite. Leurs composants doivent être recyclés ou éliminés de façon séparée. Autrement les substances contaminées et dangereuses peuvent polluer notre environnement. Vous, en tant que consommateur, êtes commis par la loi à la mise au rebut des appareils électriques et électroniques auprès du fabricant, du distri- buteur, ou des points publics de collecte à la fin de la durée de vie des dispositifs, et ce de façon gratuite. Les détails sont réglementés dans le droit national. Le symbole sur le produit, dans le manuel d‘utilisation, ou sur l‘emballage fait référence à ces termes. Avec ce genre de séparation des déchets, d‘application et d‘élimination des déchets d‘appareils usagés, vous réalisez une part importante de la protection de l‘environnement. No DEEE : 82898622 UE Déclaration de conformité Par la présente Goobay , nom commercial de Wentronic GmbH, que ® le type de système de radio est conforme aux directive 2014/53/UE. Le texte intégral de la déclaration de conformité EU est disponible à l‘adresse Internet suivante: https://www.wentronic.de/en/... -
Page 26: Istruzioni Per L'uso
Istruzioni per l‘uso BETRIEBSANLEITUNG ......3 USER MANUAL .........11 MODE D‘EMPLOI ........19 ISTRUZIONI PER L‘USO ......27 ISTRUZIONI PER L‘USO Contenuto Istruzioni per la sicurezza ..............28 1.1 Generalmente ................28 1.2 Livelli di allarme ................28 Descrizione e Funzione ..............29 2.1 Prodotto ..................29 2.2 Parti di prodotto ................29 2.3 Scopo della consegna .............. -
Page 27: Istruzioni Per La Sicurezza
Istruzioni per la sicurezza Generalmente Le instruzioni per l‘uso è parte integrante del prodotto e contiene importanti informazioni per un uso corretto. >> Leggere attentamente e completamente le istruzioni prima dell‘uso. Le istruzioni per l‘uso essere disponibile per le incertezze e trasferimento del prodotto. >> Conservare questo istruzioni per l‘uso. >> L‘installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettricisti specializzati addestrati. -
Page 28: Descrizione E Funzione
Istruzioni per l‘uso Descrizione e Funzione Prodotto Il prodotto è un sensore di movimento a microonde / radar per uso interno ed darstellt impianti elettrotecnici. Esso funziona secondo il principio Doppler e invia microonde. Questi sono riflesse dagli oggetti nella zona di rilevamento e valutati dal sensore. Se variazioni di frequenza, l‘attivazione del carico collegato è fatto. Rispetto ai rilevatori di movimento a infrarossi, la tecnologia dei sensori RF in modo penetra vetro, pareti in legno e perno e reagisce ad ogni movimento, indipendentemente dal calore. Parti di prodotto Fig. 16: Parti di prodotto Berretto Terminali Alloggiamento Sensor Sensibilità di luminosità Grilletto sensibilità Ritardo disattivare Scopo della consegna Rilevatore di movimento piatto a microonde/radar, 2 viti di montaggio, 2 ancoraggio, Istruzioni per l‘uso... -
Page 29: Specifiche Generali
Specifiche generali Tensione 220-240 V~ 50 Hz Potere standby ~0,9 W max. 1200 W (lampadina), Carico nominale max. 300 W (lampada a risparmio energetico) Area di monitoraggio 2-16 m (<24 °C) Angolo di monitoraggio 120/360° montaggio a parete/soffitto Spento Ritardo 10±3 s ~ 12±1 Min. Sensibilità di luminosità <3-2000 lx / giorno e notte ( Sistema RF radar CW 5.8 GHz, banda ISM Potenza di trasmissione <0,2 mW Soffitto altezza di montaggio 1,5-3,5 m... -
Page 30: Installazione
Istruzioni per l‘uso Installazione Pericolo di scossa elettrica • Lasciate estremità dei cavi assemblare SOLO da un elettricista esperto. • Togliere tensione prima di qualsiasi intervento sul prodotto, spegnere i fusibili di sicurezza e per evitare reinserimenti. • Assicurare e verificare l‘assenza di tensione prima di qualsiasi intervento sul prodotto. Il cavo di alimentazione utilizzato deve avere una sezione minima di 1,0 mm². I seguenti collegamenti vengono effettuati sulla morsettiera del prodotto. Rimuovere il baretto. Collegare il consumatore, come illustrato. Quando utilizzato con diversi consumatori, devono essere collegati in parallelo. Il sensore (4) è... - Page 31 Fig. 18: Luogo di assemblaggio • La superficie deve essere stabile. • Il prodotto deve essere assolutamente diritto fisso. • Impianti, illuminazione stradale, superfici riflettenti o oggetti in movi- mento in modo casuale potrebbe non essere nel campo stesso. • L‘altezza di installazione raccomandata è di 1,5-3,5 m. 2. Riporre il movimento, per esempio, dietro il muro a secco. Fig. 19: Montaggio 5. Effettuare le impostazioni come descritto nella Sezione 7. 6. Installare il coperchio.
-
Page 32: Impostazioni
Istruzioni per l‘uso Impostazioni Fig. 20: Impostazioni Modificare le impostazioni Impostare il tempo di TIME un cacciavite tra 10 secondi e 12 minuti. 2. Impostare la velocità dell‘otturatore desiderata LUX un cacciavite. L‘intensità di illuminazione in LUX è il limite di risposta di sotto del quale attiva il rilevatore di movimento. Se questo trigger solo di notte, questo deve essere impostato su 3 LUX. -
Page 33: Manutenzione, Cura, Conservazione E Trasporto
Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel ma- nuale o sulla confezione richiama l’attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell’ambiente. WEEE No: 82898622 UE Dichiarazione di conformità Con la presente Goobay , un marchio registrato di Wentronic GmbH, ® dichiarache il sistema radiofonico è conforme della direttiva 2014/53/ UE. Il testo integrale della dichiarazione di conformità EU è disponi- bile al seguente indirizzo Internet: https://www.wentronic.de/en/... - Page 34 Istruzioni per l‘uso...
- Page 36 Betriebsanleitung User manual Mode d‘emploi Istruzioni per l‘uso Art. 71365 V 2.1 REV 2016-11-08 Goobay ® *(0,14 € / Minute aus dem deutschen Festnetz) by Wentronic GmbH (0.14 € / minute from German landline) Pillmannstraße 12 (0,14 € / minute depuis un poste fixe allemand) 38112 Braunschweig (0,14 € / minuto dalla rete fissa tedesca) Germany Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
