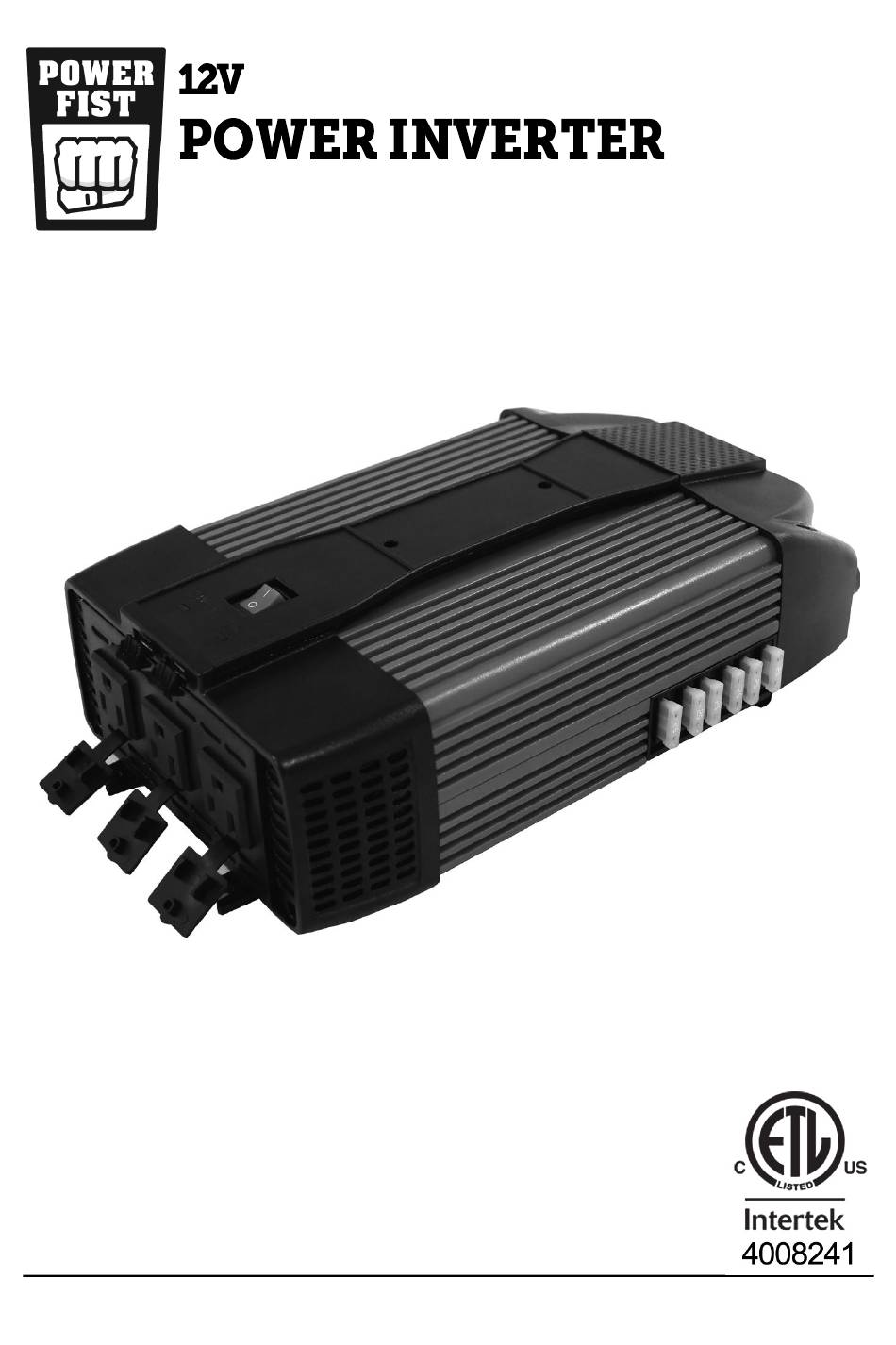

- Page 1 V1.0 8940835 Please read and understand all instructions before use. Retain this manual for future reference.
-
Page 2: Specifications
8940835 12V Power Inverter V1.0 SPECIFICATIONS Input Current (A) No load<0.4 Output Current (A) Input Voltage (V DC) Output Voltage (V AC) 110 ± 10% Frequency Rating (Hz) 60Hz ± 3 Wattage (W) 1,200 Surge Capacity (W) 2,400 Number of Outlets... -
Page 3: Work Area
V1.0 12V Power Inverter 8940835 INTRODUCTION Converts low voltage, direct current (DC) to 110 volt alternative current (AC). Connects to a 12V battery to power small electrical devices. Provides automatic protection from (1) input under voltage, (2) input over voltage, (3) overload, (4) overheating and (5) output short circuit. -
Page 4: Personal Precautions
8940835 12V Power Inverter V1.0 PERSONAL PRECAUTIONS Control the device, personal movement and the work environment to avoid personal injury or damage to device. Do not operate any device when tired or under the influence of drugs, alcohol or medications. -
Page 5: Specific Safety Precautions
V1.0 12V Power Inverter 8940835 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the device safety rules. If you use this device unsafely or incorrectly, you can suffer serious personal injury. -
Page 6: Assembly And Installation
8940835 12V Power Inverter V1.0 Chargers for small nickel-cadmium batteries. 15. Do not open the inverter. Only qualified service personnel should repair the device. 16. Follow all instructions published by the battery manufacturer and the equipment manufacturer in which the battery is installed. -
Page 7: Care And Maintenance
V1.0 12V Power Inverter 8940835 Screw the black battery cable (J) to the inverter’s negative DC input terminal (H). Connect the cable’s ring end to the 12V battery’s negative DC terminal. WARNING! Ensure both cables are secured to the battery terminals. A loose connection may lead to voltage drop and cause the cables to overheat.’... - Page 8 8940835 12V Power Inverter V1.0 Audible Function LED Light Restart Mode Alarm Output Green Input low Alarm stops automatically light on voltage Alarm Working when the battery returns to Red light alarm the rated voltage. Inverter will restart Green automatically when the...
- Page 9 V1,0 8940835 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
-
Page 10: Spécifications
8940835 Onduleur d’alimentation de 12 V V1,0 SPÉCIFICATIONS Courant d’entrée (A) Sans charge < 0,4 Courant de sortie (A) Tension d’entrée (Vcc) Tension de sortie (Vca) 110 ± 10% Fréquence nominale (Hz) 60 Hz ± 3 Puissance (W) 1 200 Capacité... -
Page 11: Aire De Travail
V1,0 Onduleur d’alimentation de 12 V 8940835 INTRODUCTION Convertit le courant continu (CC) basse tension en courant alternatif (CA) de 110 V. Se connecte à une batterie 12 V pour alimenter de petits appareils électriques. Fournit une protection automatique contre (1) la sous-tension d’entrée, (2) la surtension d’entrée, (3) la surcharge, (4) la surchauffe et (5) -
Page 12: Précautions Personnelles
8940835 Onduleur d’alimentation de 12 V V1,0 Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil. PRÉCAUTIONS PERSONNELLES Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les blessures ou le bris de l'outil. -
Page 13: Consignes De Sécurité Spécifiques
V1,0 Onduleur d’alimentation de 12 V 8940835 AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié. Ne l’utilisez pas dans des endroits fermés qui contiennent des batteries d’accumulateurs au plomb. Contrairement aux batteries scellées, les batteries d’accumulateurs au plomb libèrent de l’hydrogène gazeux explosif pouvant s’enflammer à... - Page 14 8940835 Onduleur d’alimentation de 12 V V1,0 10. Il n’est pas recommandé d’utiliser l’onduleur avec des appareils nécessitant une source d’alimentation précise, tels que des appareils de mesure. 11. Branchez seulement des appareils compatibles USB sur le port USB. Assurez-vous que la tension de votre appareil est compatible avec la tension de charge maximale du port USB de l’onduleur.
-
Page 15: Assemblage Et Installation
V1,0 Onduleur d’alimentation de 12 V 8940835 GUIDE D’IDENTIFICATION Port USB Sortie CA Fusible externe Témoin d’alimentation (vert) Témoin de panne (rouge) Interrupteur de MARCHE/ARRÊT Ventilateur de refroidissement Borne d’entrée CC positive (rouge) Borne d’entrée CC négative (noire) Câble de batterie rouge [+] Câble de batterie noir [-]... -
Page 16: Soin Et Entretien
8940835 Onduleur d’alimentation de 12 V V1,0 SOIN ET ENTRETIEN Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et préviendra les problèmes de fonctionnement. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants endommagés ou usés. Employez seulement des pièce autorisées. - Page 17 V1,0 Onduleur d’alimentation de 12 V 8940835 Alarme de Voyant vert L’alarme s’arrête Alarme Fonctionnelle basse allumé automatiquement tension lorsque la batterie Voyant d’entrée revient à la tension rouge nominale. éteint Arrêt en cas Voyant vert L’onduleur redémarre Alarme de basse allumé...
- Page 18 8940835 Onduleur d’alimentation de 12 V V1,0 Les voyants à DEL indiqueront : voyant vert allumé, voyant rouge éteint. Court-circuit Voyant vert L’onduleur s’arrête de la sortie allumé d’alarme fonctionnelle automatiquement. Corrigez le court- Voyant circuit et redémarrez rouge l’onduleur.
