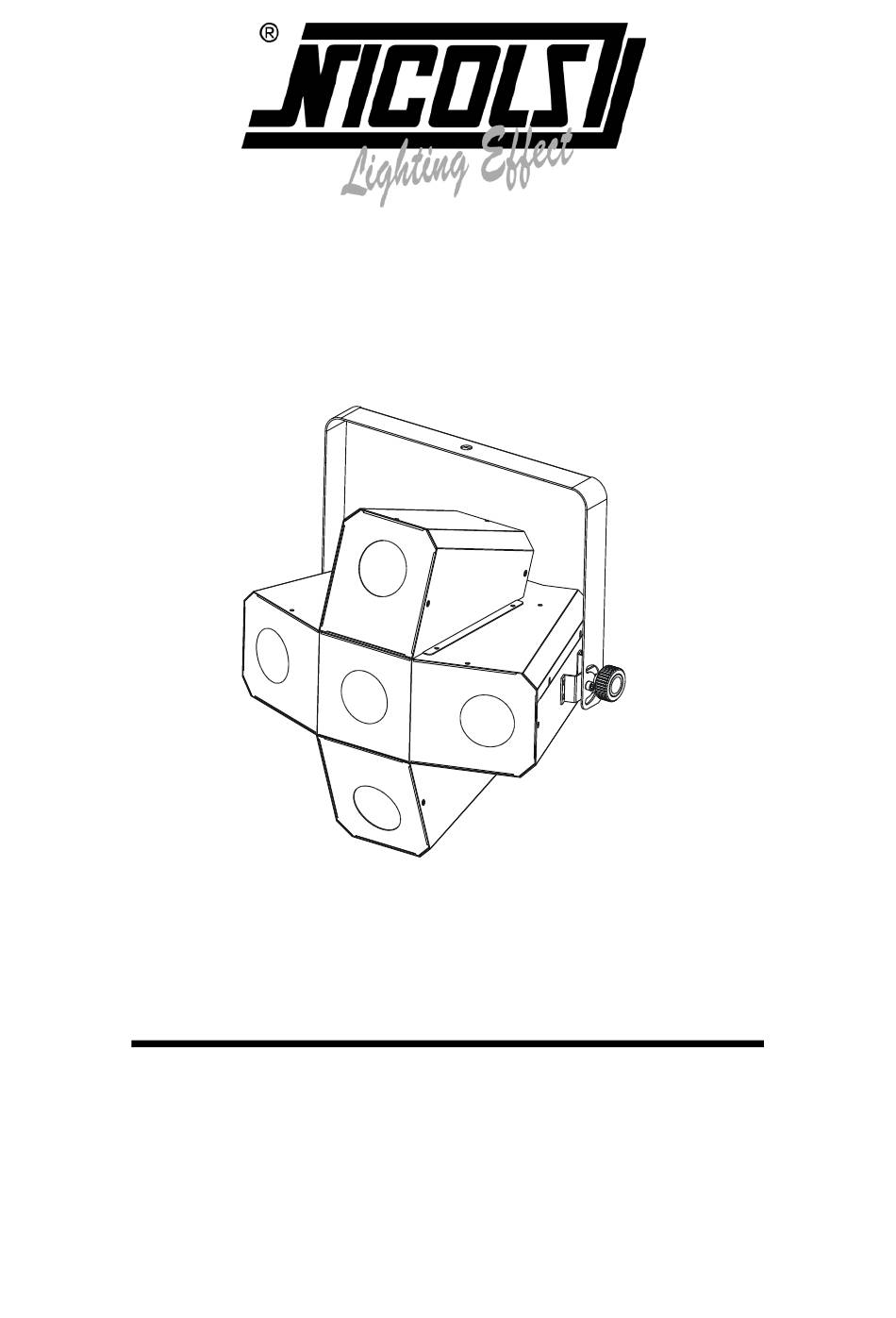

- Page 1 CRAZY LED Manuel d’utilisation Nouvelle technologie LED Nous vous recommandons de lire attentivement le manuel avant toute utilisation.
- Page 2 TABLE DES MATIERES 1. Conseils de sécurité 2. Caractéristiques techniques 3. Réglages de l’appareil 3.1 Face avant 3.2 Fonctions principales 4. Fonctionnement de l’appareil 4.1 Master/Slave 4.2 Télécommande CA-8 4.3 Contrôleur DMX 5. Configuration DMX 512 6. Branchement DMX 512 7.
- Page 3 1. CONSEILS DE SECURITE Lire attentivement les consignes ci-après. Elles contiennent des informations importantes sur la sécurité de l'installation ainsi que sur l'utilisation et la maintenance de l'équipement. Conservez le présent manuel avec l'équipement pour référence ultérieure. En cas de vente de l'équipement à...
- Page 4 2. CARACTERISTIQUES TECHNIQUES 5 groupes de LED comprenant chacun 64 LED Contrôle DMX 512 : 4 canaux DMX 3 modes de pilotage: DMX, Master/Slave, Mode musical Programmes préenregistrés déclenchés au son de la musique Télécommande CA -8 pour des shows instantanés. Affichage à...
- Page 5 AFFICHAGE ECRAN: Permet de voir les différents menus et les fonctions sélectionnées LED: Entrée DMX activée MODE MASTER MASTER MODE ESCLAVE SLAVE CLIGNOTANT MODE MUSICAL SOUND Boutons: SELECTION DES FONCTIONS MENU POUR RETOURNER dans les FONCTIONS DOWN POUR AVANCER dans les FONCTIONS POUR CONFIRMER la FONCTION de votre choix ENTER Télecommande : Connexion à...
- Page 6 Le réglage de l’adresse DMX 512 Appuyez sur le bouton MENU jusqu'a ce que s'affiche. Appuyez ensuite sur le bouton ENTER. L'affichage clignote. Utilisez les boutons DOWN et UP pour changer l'adresse DMX 512. Une fois l'adresse sélectionnée, appuyez sur le bouton ENTER pour la valider.
- Page 7 Le mode Slave Appuyez sur le bouton MENU jusqu’à ce que s’affiche. Appuyez sur ENTER. L'affichage clignote Utilisez DOWN et UP pour sélectionner (slave 1) ou (slave 2). Une fois le mode choisi, appuyez sur ENTER pour valider. A défaut, vous allez retourner automatiquement sur le menu des fonctions principales sans aucun changement enregistré...
- Page 8 appuyez sur ENTER pour valider. A défaut, vous allez retourner automatiquement sur le menu des fonctions principales sans aucun changement enregistré si vous attendez plus de 10 secondes avant d'appuyer sur le bouton ENTER. Appuyez sur le bouton MENU, si vous désirez retourner à...
- Page 9 et UP pour sélectionner (affichage normal) ou (affichage inversé). Appuyez sur le bouton ENTER pour valider votre choix. Appuyez sur le bouton MENU, si vous désirez retourner à toutes les fonctions principales sans avoir fait de sélection. Le Mode Test Automatique Appuyez sur le bouton MENU jusqu'à...
- Page 10 instantanée. Vous devez configurer le 1 appareil en mode master et sélectionner (show 1) ou … (random show / au hasard), (show 12). L’entrée DMX de l’appareil ne sera raccordée à rien d’autre. La LED master restera allumée et la LED son se déclenchera au son de la musique. Les autres unités devront être configurées en mode slave (normal) ou light show).
- Page 11 enfoncé jusqu'à ce que l'affichage s'arrête de clignoter ou bien attendre 8 secondes pour que l'adresse s'enregistre automatiquement. Appuyez sur le bouton MENU, si vous désirez retourner à toutes les fonctions principales sans avoir fait de sélection. Veuillez vous référer au tableau ci-dessous pour régler l’adresse DMX des quatre premiers appareils.
- Page 12 6. BRANCHEMENT DMX 512 Le mode DMX512 est couramment utilisé pour réaliser des effets de lumières. 512 est le nombre maximum de canaux. 1. Sur le dernier appareil, le câble DMX doit avoir un bouchon de terminaison afin de réduire les défauts du signal.
- Page 13 7. DEPANNAGE DE L’APPAREIL Vous trouverez ci-dessous une liste de problèmes qui pourraient survenir lors de l'utilisation de votre appareil. Nous vous apportons quelques suggestions pour remédier facilement à la situation. A. L'appareil ne fonctionne pas, il n'y a pas de lumière 1.
- Page 14 8. ENTRETIEN DE L’APPAREIL Le nettoyage de l'appareil (système d’optique interne) doit être fait régulièrement pour que le rendu lumineux soit optimum. La fréquence du nettoyage de l'appareil dépend essentiellement de l'environnement dans lequel l'appareil est installé : pièces humides, enfumées ou sales.
- Page 15 CRAZY LED User Manual Professional Entertainment Technology...
-
Page 16: Table Of Contents
TABLE OF CONTENTS 1. Safety Instructions 2. Technical Specifications 3. How To Set The Fixture 3.1 Front panel 3.2 Main functions 4. How To Control The Fixture 4.1 Master/Slave 4.2 Easy controller CA-8 4.3 DMX universal controller 5. DMX 512 Configuration 6. - Page 17 1. SAFETY INTRODUCTIONS Please read the instructions carefully which includes important information about the installation, operation and maintenance. Please keep this User Manual for future consultation. If you sell the fixture to another user, be sure that they also receive this instruction booklet. ...
-
Page 18: Technical Specifications
2. TECHNICAL SPECIFICATIONS 5 LED clusters, each equips with 64 high power LEDs DMX 512 control: 4 channels Function, Chase, Speed and Strobe Three operation modes: DMX, Master/Slave mode, Sound Active Great built-in programs under Master/Slave triggered by music ... -
Page 19: Main Functions
Display: To show the various menus and the selected functions LED: DMX input present Master Mode MASTER Slave Mode SLAVE Flashing Sound activation SOUND Button: To select the programming functions MENU To go backward in the selected functions DOWN To go forward in the selected functions To confirm the selected functions ENTER Only for remote control: By connect to the 1/4’’... - Page 20 DMX 512 Address Setting Press the MENU button up to when the is shown on the display. Pressing ENTER button and the display will blink. Use DOWN and UP button to change the DMX 512 address. Once the address has been selected, press ENTER button to setup or automatically exit menu mode without any change after 10 seconds.
- Page 21 Slave Mode Press the MENU button up to when the is shown on the display. Pressing ENTER button, Use DOWN and UP button to select the (slave 1) or (Slave 2) mode. Once select, press the ENTER button to setup or automatically exit menu mode without any change after 10 seconds.
- Page 22 after 10 seconds. To go back to the functions without any change press the MENU button Blackout mode Press the MENU button up to when the is shown on the display. Pressing ENTER button, Use DOWN and UP button to select the (blackout) or (normal).
-
Page 23: How To Control The Fixture
functions press the MENU button again. 4. HOW TO CONTROL THE FIXTURE You can operate the unit in three ways: 1. By master/slave built-in preprogram function 2. By easy controller 3. By DMX controller No need to turn the unit off when you change the DMX address, as new DMX address setting will be effected at once. -
Page 24: Dmx Universal Controller
1. White Strobe Select Speed 2. Color Strobe Select Show Select Color 4. Fast Function 3. Sound White Strobe (Show 1-12) (Color 1-15) 5. Middle 4. Sound Color Strobe 6. Slow Sound/Strobe Show Mode LED slow blinking LED fast blinking (LED OFF) (LED ON) 4.3 DMX CONTROLLER... -
Page 25: Dmx512 Connections
6. DMX512 CONNECTIONS The DMX512 is widely used in intelligent lighting control, with a maximum of 512 channels. -
Page 26: Troubleshooting
Connect the fixture together in a “daisy chain” by XLR plug cable from the output of the fixture to the input of the next fixture. The cable cannot be branched or split to a “Y” cable. Inadequate or damaged cables, soldered joints or corroded connectors can easily distort the signal and shut down the system. -
Page 27: Fixture Cleaning
C. Some fixtures don’t respond to the easy controller 3. You may have a break in the DMX cabling. Check the LED for the response of the master/ slave mode signal. 4. Wrong DMX address in the fixture. Set the proper address. D.
