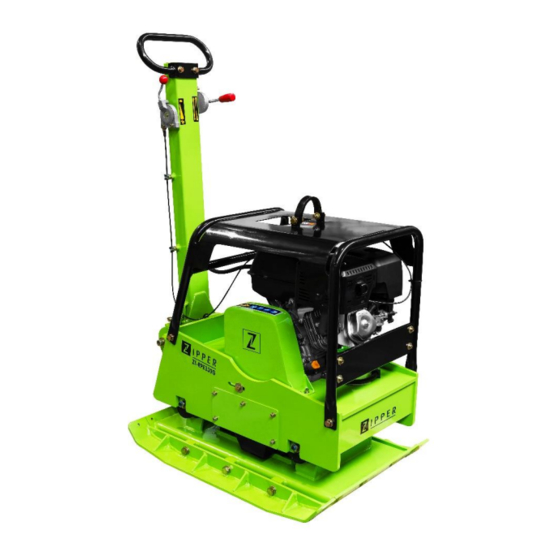

Plate compactor
Hide thumbs Also See for ZI-RPE330G:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

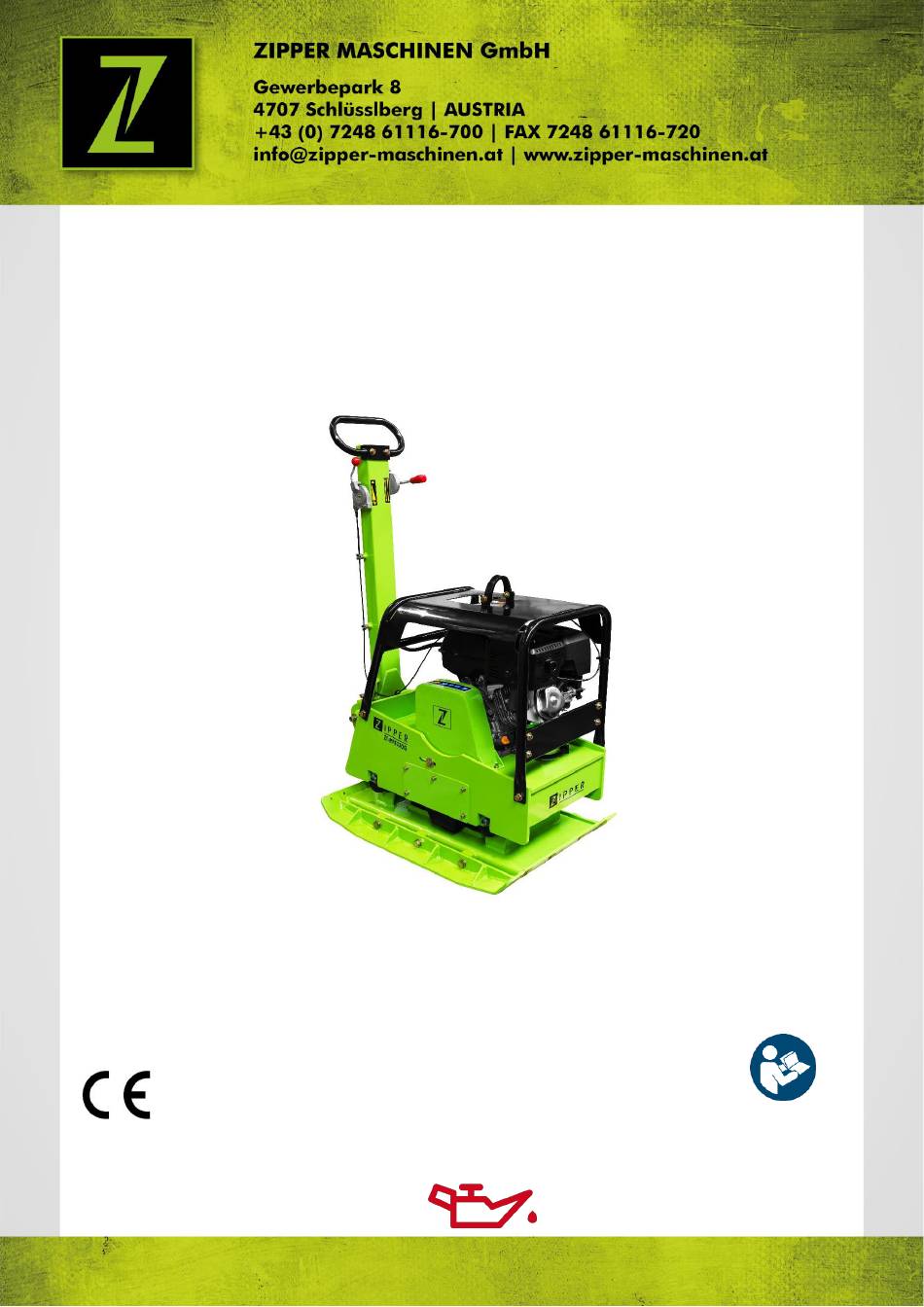

Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
ZI-RPE330G
EAN: 9120039233376
ACHTUNG: Öl (15W40) kontrollieren!
Edition: 27.08.2020 – Revision - 00 – RaR - DE/EN
RÜTTELPLATTE
PLATE COMPACTOR
ATTENTION: Check Oil (15W40)!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZI-RPE330G and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ZIPPER MASCHINEN ZI-RPE330G

  • Page 1 Originalfassung BETRIEBSANLEITUNG RÜTTELPLATTE Übersetzung / Translation USER MANUAL PLATE COMPACTOR ZI-RPE330G EAN: 9120039233376 ACHTUNG: Öl (15W40) kontrollieren! ATTENTION: Check Oil (15W40)! Edition: 27.08.2020 – Revision - 00 – RaR - DE/EN...
  • Page 2: Table Of Contents

    Zündkerze reinigen ..................18 TRANSPORT Transport über kürzere Distanzen ..............18 Heben und Abstellen auf anderen Transportmitteln ........19 LAGERUNG ENTSORGUNG FEHLERBEHEBUNG PREFACE (EN) SAFETY 14.1 Intended use of the machine ................. 22 14.1.1 Technical Restrictions ................22 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 3: Inhalt / Index

    18.2 Lifting and transporting with separate devices ..........32 STORAGE DISPOSAL TROUBLESHOOTING ERSATZTEILE / SPARE PARTS 22.1 Ersatzteilbestellung / spare parts order ............34 22.2 Explosionszeichnung / explosion drawing ............. 35 23 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 4: Sicherheitszeichen / Safety Signs

    Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Warning signs and/or stickers on the machine which are illegible or have been removed must be replaced immediately! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 5: Technik / Technic

    Keilriemenabdeckung / Belt cover Hebepunkt / Lifting point Führungsholm / Handle bar Kraftstofftank / Fuel tank Gashebel / Throttle lever Motor / engine Öl-Einfüllöffnung Erreger / Oil filler exciter Grundplatte + Erweiterung /Base plate + extension ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 6: Technische Daten / Technical Data

    Vibrationspegel linke Hand / vibration value left hand 32 m/s² Garantierter Schallleistungspegel / 109dB(A) guaranteed sound power level L Verpackungsmaße (L x B x H) / 995 x 500 x 1470 mm packaging dimension (L x W x H) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 7: Vorwort (De)

    Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur sicheren Inbetriebnahme und Handhabung der ZIPPER Rüttelplatten ZI-RPE330G, nachfolgend als "Maschine" bezeichnet. Die Anleitung ist Bestandteil der jeweiligen Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke an einem geeigneten, für Nutzer (Betreiber) leicht zugänglichen, vor Staub und Feuchtigkeit geschützten Ort auf, und legen Sie sie...
  • Page 8: Sicherheit

    Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge. Anforderungen an Benutzer Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis der Betriebsanleitung.
  • Page 9: Allgemeine Sicherheitshinweise

     Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch.  Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör. Spezielle Sicherheitshinweise zum Betrieb dieser Maschine  Die Maschine ist für die Bedienung durch eine Person konzipiert. Bedienen Sie die Maschine stets von hinten.
  • Page 10: Gefahrenhinweise

    Betrieb bzw. wenn der Motor heiß ist, zu schweren Verbrennungen führen.  Feuer- und Explosionsgefahren Benzin ist sehr leicht entflammbar und unter bestimmten Bedingungen explosiv. NIEMALS Treibstoff oder Motoröl nachfüllen, während die Maschine im Betrieb oder heiß ist. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 11: Lieferumfang Prüfen

    Die Maschine kommt vormontiert, es kann lediglich die Plattenerweiterung mit den mitgelieferten Schrauben montiert werden bzw. das Transportrad, welches zum Transport über kurze Distanzen geeignet ist wie abgebildet in die Bohrung der Grundplatte fixiert werden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 12: Checkliste Vor Der Inbetriebnahme

    Wischen Sie ausgelaufenen Kraftstoff auf. Ablauf: 1. Tankdeckel (sitzt auf dem Kraftstofftank) aufschrauben. 2. Füllstands-Überprüfung in Form einer Sichtprüfung. Erforderlichenfalls Benzin mit entsprechender Oktanzahl (ROZ 95) nachfüllen. 3. Tankdeckel nach dem Tanken wieder gut verschließen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 13: Erregerölstand Prüfen

    Ölstand der Motor nicht mit genug Schmierung versorgt sein könnte.  In der Richtung der Vorrückbewegung der Rüttelplatte und innerhalb eines Bereichs von einem Meter um den Rüttler, darf niemand außer dem Bediener stehen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 14: Maschine Starten

    Dieser Punkt entspricht dem Kompressionspunkt. Lassen Sie das Seil von diesem Punkt aus ein wenig zurückrollen und ziehen Sie es dann kraftvoll heraus. Schalten sie den Choke-Hebel nach „Offen, wenn der Motor läuft. Gashebel weiter öffnen Maschine beginnt zu rütteln. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 15: Maschine Stoppen

    Je nach Belastung kann ein Wechsel/Tausch aber auch schon zu einem früheren Zeitpunkt erforderlich sein. Öl der Rütteleinheit wechseln H I N W E I S Altöle sind giftig und dürfen nicht in die Umwelt gelangen! Kontaktieren Sie gegebenenfalls lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 16: Erreger-Öl-Wechsel / Kontrollieren

    Das abfließende Öl in einem Auffangbehälter sammeln und fachgerecht entsorgen! 3. Öl-Ablassschraube nach dem Entleeren wieder anziehen. 4. Über die Einfüll-Öffnung (4) neues Öl nachfüllen (s. Abschnitt Motoröl-Stand prüfen). Verwenden Sie nur qualitativ hochwertiges Motor-Öl. z.B. SAE30 oder 15W40 oder vergleichbares ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 17: Luftfilter Reinigen

    Leistungsverlust während des Betriebs und zur Verkürzung der Motorlebensdauer beitragen. Für Motorschäden infolge unterlassener regelmäßiger Reinigung des Luftfilters übernimmt Zipper Maschinen Keinerlei Haftung. Zum Reinigen des Luftfilters lösen Sie als erstes die Flügelmutter am Luftfiltergehäuse, entfernen sie die Abdeckung (Schaumstoff-Filter-Element) und nehmen die Luftfilterkassette (Papier-Filter-Element) heraus.
  • Page 18: Keilriemen Spannen / Wechseln

    Für den Transport über kurze Distanzen verwenden Sie die Handhalterung und die montierte Transporteinrichtung: 1. Transporteinrichtung in Bohrung an der Grundplatte einsetzen. 2. Maschine auf Transportvorrichtung aufsetzen. 3. Maschine mit Handgriff und Transportvorrichtung bewegen. Bewegen Sie die Maschine nur auf ebenem und festem Boden! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 19: Lagerung

    Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Rüttelplatte oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet, Ihre alte Maschine fachgerecht zu entsorgen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 20: Fehlerbehebung

    Leistung: Zustand des Luftfilters überprüfen.  Gasstellung überprüfen.  Überprüfen, ob der Keilriemen rutscht oder verloren  ist. Unzureichende Vibration Gasstellung überprüfen.  Maschine bewegt sich Unterseite der Scheibe auf Anhaftungen überprüfen.  nicht frei ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 21: Preface (En)

    Dear Customer! This manual contains information and important instructions for the installation and correct use of the ZIPPER plate compactors ZI-RPE330G. Following the usual commercial name of the machine (see cover) is substituted in this manual with the name "machine".
  • Page 22: Safety

    Use of the machine for the transport of persons The prohibited/hazardous use or disregard of the information and instructions presented in this manual will result in the voiding of all warranty and damage claims against Zipper Maschinen GmbH. 14.2 User Qualification Prerequisite for the use / operation of the machine is a corresponding physical and mental aptitude as well as knowledge and understanding of the instruction Manual.
  • Page 23: Special Safety Instructions For That Machine

     Always keep the area around the muffler free of foreign substances such as leaves, paper, cardboard, etc. A hot muffler could ignite these substances and cause a fire.  Close the filler cap after refuelling. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 24: Hazard Warnings

    C A U T I O N A safety instruction designed in this way indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 25: Assembly

    2. Unscrew the oil dipstick and wipe with a clean, lint-free cloth or a non-fibrous paper towel. 3. Push the dipstick into the opening, but do not screw it in. (Make sure that the dipstick has really been pushed in completely). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 26: Checking The Fuel Tank Level

    Compaction of dry materials is facilitated by moistening the material. Too much moisture, on the other hand, leaves water-filled cavities which weaken the load-bearing capacity of the soil.  Wetness or excessive irrigation can lead to overloading and engine death. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 27: Information On Initial Start-Up

    In addition, there must be a functioning control system for the functioning of the fresh air supply. 16.3 Starting the machine 1. Turn the fuel tap to Position „On“ ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 28: Stopping The Machine

    3. Close the fuel tap. 4. Wait until the engine has cooled down before storing the machine. 16.5 Moving the machine forwards / backwards Forward (F): Push directional lever forward Reverse (R): Push directional lever forward ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 29: Maintenance

    Collect oil in a suitable container! 3. place the machine horizontally and fit and tighten the oil drain plug (2). 4. fill in exciter oil through the oil filling hole. Fit oil filler plug (1) and tighten securely. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 30: Changing The Engine Oil

    N O T I C E If the vibratory power of the machine - regardless of the number of operating hours - suddenly decreases or stops completely during normal operation, first of all check the V-belt and clutch. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 31: Checking The V-Belt Tension

    Check the clutch at the same time as the V-belt. With the belt removed, visually check the outside for seizure and the "V" groove for wear and damage. Clean the V-groove as required. If the clutch shoe is worn, the power transmission becomes insufficient. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 32: Transport

    Do not dispose of your machine in residual waste. Contact your local authorities for information on available disposal options. If you buy a new vibratory plate or equivalent from your dealer, he is obliged in certain countries to dispose of your old machine properly. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 33: Troubleshooting

    Check the condition of the air filter.  Check throttle position  Check whether the V-belt slips or is lost.  Insufficient vibration Check throttle position  Machine does not move Check the underside of the disc for buildup.  freely ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 34: Ersatzteile / Spare Parts

    Or use the electronic ordering opportunity via the spare parts catalogue or spare parts request form on our homepage You find the order address in the preface of this operation manual. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 35: Explosionszeichnung / Explosion Drawing

    Nut M12 Spring washer ¢12 Shock absorber for base plate Flat washer ¢16 Spring washer ¢16 Hexagonal bolt M16*45 Extension plate Vibrating plate 34-37 Throttle lever assembly Nut M16 Washer ¢16 Throttle lever Throttle cable ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 36 Oil seal 20*30*6 Holder Spring washer ¢10 Socket head bolt M10*25 Socket head bolt M8*25 Bearing 16008 Oil plug M14*1.5 O-ring 54-56 Plane bearing Circlip ¢40 Clmap spring ¢30 Shim, cylinder Washer ¢10 Socket head bolt M10*30 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 37: Gewährleistung (De)

    GEWÄHRLEISTUNG (DE) GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails...
  • Page 38: Warranty Guidelines (En)

    WARRANTY GUIDELINES (EN) 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
  • Page 39: Produktbeobachtung

    V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
  • Page 40 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-RPE330G...
