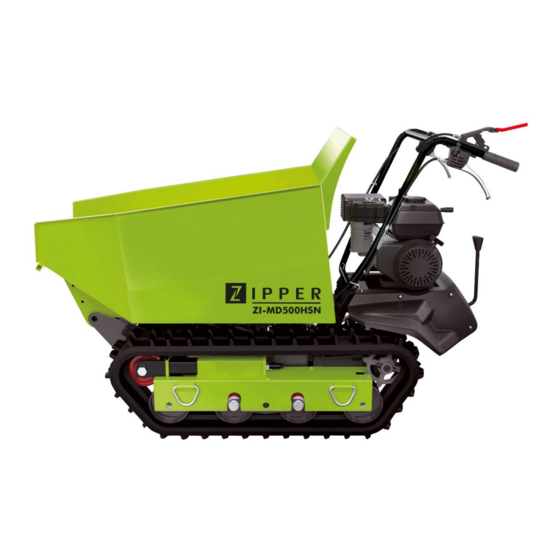

ZIPPER MASCHINEN ZI-MD500HSN User Manual

Mini dumper

Hide thumbs

page of 56

/ 56
Bookmarks

Available languages

Quick Links

Download this manual

Originalfassung

BETRIEBSANLEITUNG

Übersetzung / Translation

USER MANUAL

ACHTUNG: Öl kontrollieren!

ZI-MD500HSN

EAN: 9120039234106

Edition: 03.04.2020 – Revision - 00 – TrT - DE/EN

MINIRAUPENDUMPER

MINI DUMPER

ATTENTION: Check Oil!

Need help?

Do you have a question about the ZI-MD500HSN and is the answer not in the manual?

Questions and answers

Summary of Contents for ZIPPER MASCHINEN ZI-MD500HSN

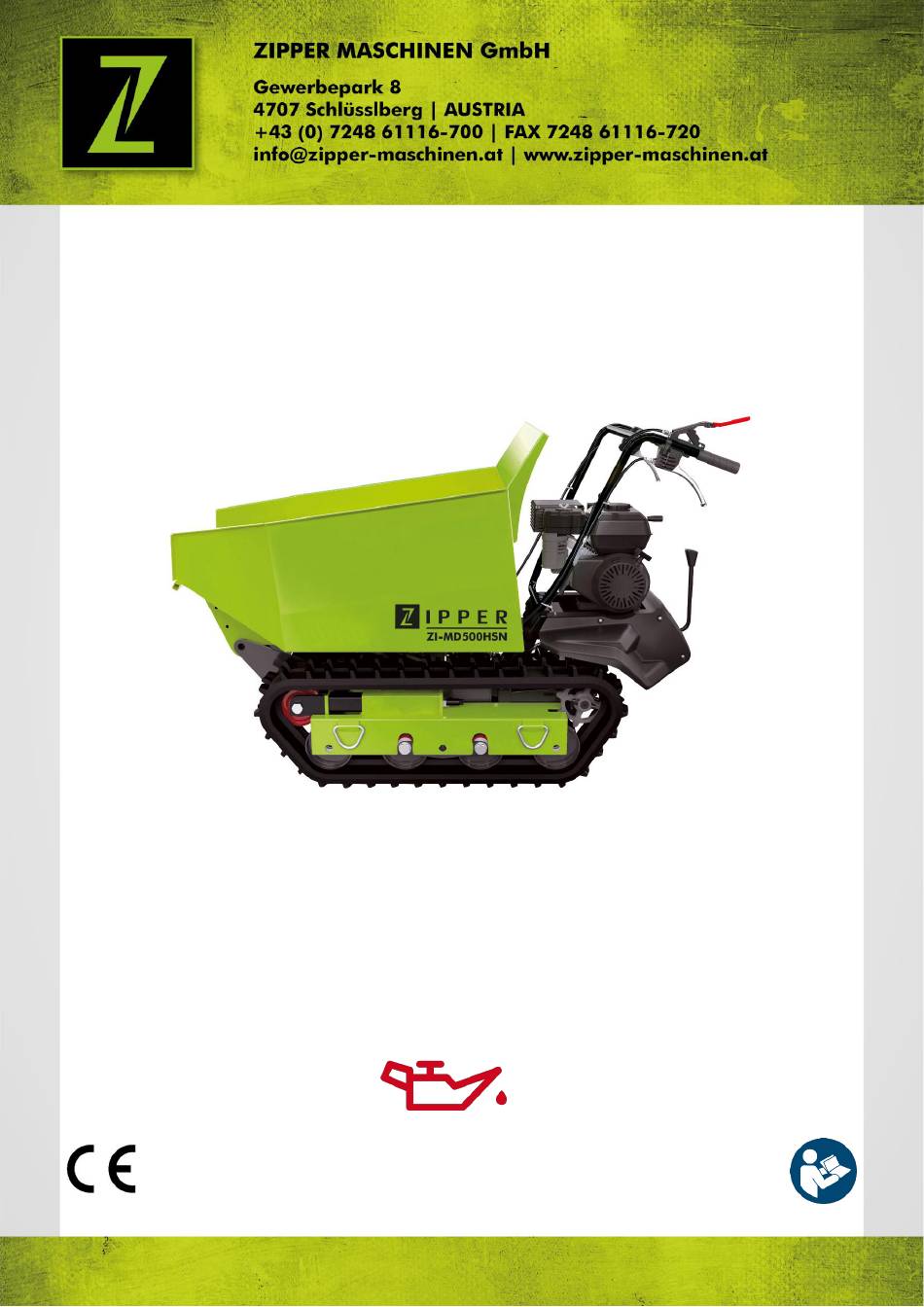

Page 1 Originalfassung BETRIEBSANLEITUNG MINIRAUPENDUMPER Übersetzung / Translation USER MANUAL MINI DUMPER ZI-MD500HSN EAN: 9120039234106 ACHTUNG: Öl kontrollieren! ATTENTION: Check Oil! Edition: 03.04.2020 – Revision - 00 – TrT - DE/EN...
Page 2 Prohibited Use / Forseeable Misuse ............29 11.2 User Requirements ..................29 11.3 General safety instructions ................30 11.4 Specific safety instructions for the operation of ZI-MD500HSN ..... 30 11.5 Safety instructions for machines with a combustion engines ......31 11.6 Hazard warnings ................... 31 ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at...
Page 3 TROUBLESHOOTING HYDRAULIKPLAN / HYDRAULIC DIAGRAM ERSATZTEILE / SPARE PARTS 17.1 Ersatzteilbestellung / spare parts order ............48 17.2 Explosionszeichnung / explosion drawing ............. 49 EU-KONFORMITÄTSERKLÄRUNG / CE-DECLARATION OF CONFORMITY GEWÄHRLEISTUNG (DE) WARRANTY GUIDELINES (EN) PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 4 Schalten Sie den Motor immer ab, bevor Sie mit der Wartung beginnen. Always turn off the engine before starting maintenance Maschine nur im Freien verwenden! Gefahr von Kohlenmonoxydvergiftung Only for working outside! The exhaust fumes are dangerous, containing carbon monoxide. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 5 Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder die entfernt wurden, sind umgehend zu erneuern! Missing or non-readable safety signs stickers have to be replaced immediately! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 6 Lenkhebel links / left steering Kippbehälter / dumper box lever Schalthebel / gear selection Hydrauliköltank / hydraulic oil tank lever Getriebegehäuse / gearbox Hydraulikpumpe / hydraulic pump EIN-AUS-Schalter / ON-OFF- Kipphebel / tipping handle Switch ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 7 The permissible workplace values may also vary from country to country. However, this information should enable the user to make a better assessment of hazard and risk. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 8 Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt. Als Gerichtsstand gilt das für ZIPPER Maschinen zuständige Gericht als vereinbart Kundendienstadresse ZIPPER MASCHINEN GmbH Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA Tel.: +43 7248 61116-700...
Page 9 Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der Zipper Maschinen GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und Verständnis...
Page 10  Führen Sie Wartungs-, Einstell- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durch.  Verwenden Sie nur von Zipper Maschinen empfohlene Ersatzteile und Zubehör. Spezielle Sicherheitshinweise zum Betrieb von ZI-MD500HSN  Die Maschine ist für die Bedienung durch eine Person konzipiert. Bedienen Sie die Maschine stets von hinten.
Page 11 W A R N U N G Ein solcherart gestalteter Sicherheitshinweis weist auf eine möglicherweise gefährliche Situation hin, zu schweren Verletzungen oder sogar zum Tod führen kann, wenn sie nicht gemieden wird. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 12  Vibration: Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 13 Seite an der Halterung in Position (6) befestigen.  In Position (7) der Halterung erfolgt die Befestigung mit je einer Schraube M10x25 pro Seite und mit jeweils zwei Beilagscheiben.  Am Schneeschild den Halter (8) mit 2 Schrauben M12x70 (9) fixieren. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 14 H I N W E I S Ein zu niedriger Ölstand führt zu Schäden am Motor und verkürzt die Lebensdauer der Maschine. Überprüfen Sie deshalb vor jedem Start den Motoröl-Stand und füllen Sie gegebenenfalls Motoröl nach. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 15 1,5cm unterhalb des Randes des Einfüllstutzens hinaus befüllen, damit der Kraftstoff Platz zum Ausdehnen hat. HINWEIS: Erforderlichenfalls Benzin mit entsprechender Oktanzahl (ROZ 95) nachfüllen. 8. Tankdeckel wieder aufschrauben. 9. Eventuelle Kraftstoffrückstände wegwischen und warten bis sich die Dämpfe verflüchtigt haben. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 16  SLOW = niedrig Kupplungshebel:  Drücken des Hebels => Einkuppeln  Loslassen => Auskuppeln Rechter Lenkhebel: Hebel betätigt => Fahren nach rechts Linker Lenkhebel: Hebel betätigt => Fahren nach links Kipphebel: Zum Kippen der Mulde. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 17 Seilführung zurück sobald der Motor anspringt. Stellen Sie den Choke-Hebel nach einigen Sekunden Motorlauf auf Position ˝OPEN˝ 7.3.2 Maschine bewegen W A R N U N G Vor Arbeitsbeginn immer prüfen, ob der Kippbehälter sicher verriegelt ist! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 18 Leerlauf Gashebel auf niedrigste Stellung bringen, um den Motor zu schonen, wenn keine Arbeiten verrichtet werden. Herunterschalten des Motors in den Leerlauf verlängert die Lebensdauer des Motors, spart Kraftstoff und reduziert den Schallpegel der Maschine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 19 Vorgehensweise: 1. Schalten Sie die Maschine aus, und entkuppeln Sie alle Steuerungshebel. 2. Lassen Sie die Maschine abkühlen. 3. Bringen Sie den Gashebel in die „SLOW“ Position und lösen Sie den Zündkerzenstecker von der Zündkerze. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 20 Hinweis: Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr zum Vergaser. Regelmäßige Kontrolle, besonders in staubiger Atmosphäre ist daher unerlässlich! W A R N U N G Luftfilter-Elemente nie mit Benzin oder brennbaren Lösungsmitteln reinigen. Brand- oder Explosionsgefahr! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 21 1. Lösen Sie die Sicherungsmutter (1), indem Sie sie mit einem 10 mm-Schlüssel gegen den Uhrzeigersinn drehen. 2. Der Kupplungshebel wird mit der Einstellvorrichtung (2) in die Ursprungsposition gebracht. 3. Danach mit Sicherungsmutter (1) wieder kontern. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 22 Ablassstopfen ab. Wenn das Öl abgelassen wird, schrauben Sie die Ablassschraube wieder fest. Füllen Sie neues Öl ein und setzen Sie dann den Filterdeckel wieder auf. HINWEIS: empfohlenes Getriebe-Öl: GL-5, GL-6, SAE80W-90. Verwenden Sie kein synthetisches Motoröl! Fassungsvermögen: siehe technische Daten. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 23 Empfohlenes Hydraulik-Öl: 10W AW32, ASLE H-150 oder HLP 32. 8.8.3 Antriebsriemen wechseln 1. Lösen Sie den Knauf am Gangschalthebel (9). 2. Lösen Sie die sechs Schrauben M8x20 und Muttern (10) und entfernen Sie die Schutzabdeckung. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 24 über das Antriebsrad hinweg rutschen und bewirken, dass sie aus dem Gehäuse springen oder nicht mehr sicher arbeiten und so das Gehäuse beschädigen können. Zum Prüfen des festen Sitzes der Ketten gehen Sie folgendermaßen vor: ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 25 Kippbehälter wieder in die Ausgangslage zurückbringen. 8.9.2 Austausch Zustand der Ketten regelmäßig kontrollieren. Falls eine Kette gerissen oder faserig geworden ist, sollte sie bald möglichst ausgetauscht werden. 1. Maschine anheben und auf Böcke oder Stützen stellen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 26 Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 27  Fremdkörper sind zwischen den  Fremdkörper entfernen Ketten und Fahrgestell Maschine fährt nicht bei  Gang nicht richtig eingelegt  Schalthebel in richtige Schaltposition laufendem Motor schalten  Antriebsketten zu wenig gespannt  Antriebsketten spannen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 28 This user manual contains information and important notes for safe start-up and handling of the mini transporter ZI-MD500HSN, for simplification purposes hereinafter referred to as "machine". The manual is part of the machine and must not be removed. Keep it for later use in...
Page 29 The machine is not approved for transporting passengers The improper use or disregard of the versions and instructions described in this manual will result in the voiding of all warranty and compensation claims against Zipper Maschinen GmbH. 11.2 User Requirements The machine is designed for operation by one person.
Page 30  Only utilize spare parts and accessories recommended by Zipper machines. 11.4 Specific safety instructions for the operation of ZI-MD500HSN  The machine is designed for operation by one person. Always operate the machine from its rear. Never stand beside or in front of the machine while the motor is running.
Page 31 N O T I C E A safety notice designed in this way indicates a potentially hazardous situation which, if not avoided, may result in property damage. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 32 These risks can be minimized if all safety regulations are applied, the machine is properly maintained and cared for and the machine is used as intended and by appropriately trained personnel. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 33  In position (7) of the bracket, it is fastened with one M10x25 hex bolt on each side and with a washer.  Mount the bracket (8) onto the snow blade using 2 hex-bolts M12x70 (9). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 34 W A R N I N G ATTENTION! For transport motor oil has been drained. Fill up with 4- stroke quality motor oil before first operation! Failure to do so will result in permanent motor damage and void guarantee! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 35 1.5 cm below the rim of the filler neck, so that the fuel has place for expansion. NOTICE: use fuel with the appropriate octane number (RON 95). 8. Replace and tighten the fuel tank cap. 9. Wipe any fuel residues and wait until it evaporates. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 36  Squeeze the lever, clutch engaged.  Release the lever, clutch disengaged Right steering lever: Operate the lever to turn right Left steering lever: Operate the lever to turn left Tipping handle: For tipping the dump. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 37 Set the choke lever after a few seconds of engine run position ˝OPEN˝. 13.3.2 Moving the machine W A R N I N G Before start operating, check the dumper box to make sure it is locked! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 38 Move the throttle lever to its lower position to protect the motor when not carrying out any operation. Downshifting the motor to idle prolongs the life span, reduces fuel consumption and the noise level of the machine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 39 4. Use a soft brush or vacuum cleaner to remove dust and other debris from the machine after each use. 5. Impregnate bare surfaces of the machine against corrosion (e.g. with rust protection agent WD40)! 6. After cleaning, reattach the spark plug connector. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 40 ATTENTION: Never clean the air filter elements with fuel or flammable solvents: Warning. Fire or explosion! N O T I C E Do not run the motor without an air filter: This dust penetrates through the carburettor and causing premature wear. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 41 Be very careful not to unscrew the adjust nut too much because this can create another problem: the loss of traction. 3. Then retighten the lock nut (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 42 14.8.2 Check hydraulic oil 1. Unscrew the locking nut (7) to drain the oil into a pan. 2. After the hydraulic oil system has been completely emptied, retighten the lock nut (7). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 43 5. Dismount the three M6x12 screws (16, 17) and washers and remove the hydraulic valve and ist mounting plate. 6. Turn the gearbox pulley and pull out the V-belt. 7. Insert new V-belt. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 44 If the adjusting screw does not allow further adjustment, the tracks should be replaced. 14.10.2 Replacing tracks Check the condition of the tracks periodically. If any track is cracked or frayed, it should be replaced as soon as convenient. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 45 Do not dispose the machine, machine components fuel and oil in residual waste. Contact your local authorities for information regarding the available disposal options. When you buy at your local dealer for a replacement unit, the latter is obliged to exchange your old. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 46 End of the chain is blocked  Foreign material between the chains  Remove foreign body and Chassis Machine does not run while  Gear is not engaged properly  Shift lever in right position switch the engine is running ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 47 HYDRAULIKPLAN / HYDRAULIC DIAGRAM HYDRAULIKPLAN / HYDRAULIC DIAGRAM ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 48 You find the order address in the preface of this operation manual. (DE) Den elektronischen Ersatzteilkatalog finden Sie auf unserer Homepage (Ersatzteile) (EN) For electronic spare-parts catalogue please refer to our homepage (spare-parts) ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 49 ERSATZTEILE / SPARE PARTS 17.2 Explosionszeichnung / explosion drawing ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 50 ERSATZTEILE / SPARE PARTS ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 51 ERSATZTEILE / SPARE PARTS ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 52 EC directives. Any manipulation or change of the machine not being explicitly authorized by us in advance renders this document null and void. Technische Dokumentation ZIPPER-MASCHINEN GmbH 4170 Haslach, Marktplatz 4 Schlüsslberg, 03.04.2020 Erich Humer Ort / Datum place/date Geschäftsführer / Director ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 53 GEWÄHRLEISTUNG (DE) GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers.
Page 54 WARRANTY GUIDELINES (EN) 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
Page 55 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
Page 56 PRODUKTBEOBACHTUNG ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-MD500HSN...
