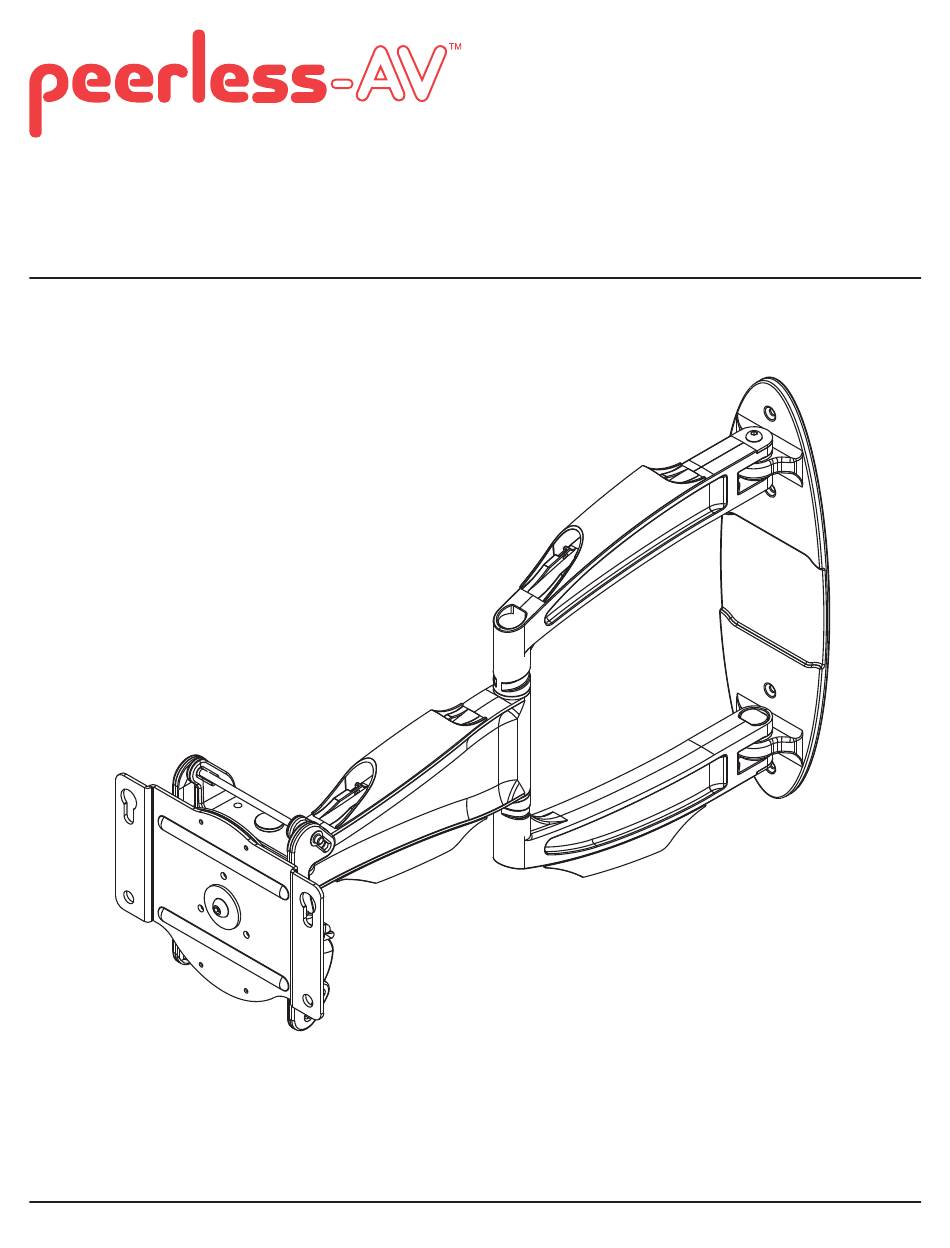

Installation and Assembly:

Universal Articulating Arm Wall Mount for 32" to 52" Flat Panel

Displays

Models: SA752P

Max Load Capacity: 90 lb (40.8 kg)

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

ISSUED: 03-26-10 SHEET #: 095-9345-5 11-02-11

Need help?

Do you have a question about the SA752P and is the answer not in the manual?

Questions and answers

Summary of Contents for peerless-AV SA752P

Page 1 Installation and Assembly: Universal Articulating Arm Wall Mount for 32" to 52" Flat Panel Displays Models: SA752P Max Load Capacity: 90 lb (40.8 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com...
Page 2 Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
Page 3 Before you begin, make sure all parts shown are included with your product. Parts List Description Qty. Part # A wall arm assembly 095-P1990 B front cable cover 590-P1327 C wood screws 520-1202 D concrete anchors 590-0320 E M10 x 5 mm socket head screw 520-9262 F fastener caps 590-1324...
Page 4 Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is ﬁ rmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
Page 5 Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Page 6 WARNING • Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the display. • Do not tighten screws with excessive force. Overtightening can cause damage to mount. Tighten M10 x 15mm screws (E) to 40 in.
Page 7 Adjustment of Flat Panel Display WARNING • M10 x 15mm screws (E) must be securly tightened before changing orientation of wall arm assembly (A). Failure to lock adapter bracket can cause display to come off of mount. FOR PORTRAIT OR LANDSCAPE Display ORIENTATION: Remove two M5 x 12mm screws, one M5 x 6mm screw and rotation block from top of tilt head as shown in top view and rear view.
Page 8 Cable Management NOTE: Make sure cables have enough slack to allow full movement of the arm. Run power cable through top or bottom of arm (A) and signal cable(s) through other side of arm in order to avoid interference with the signal. Lock cables into place by snapping cable covers (J & B) onto mount. Display may have to be moved for easy access.
Page 9 Soportes de pared de brazo articulador para pantallas planas de 32" a 52" Modelos: SA752P Capacidad Máxima De Soportar Carga: 90 lb (40.8 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com...
Page 10 Español NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las ad- vertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está...
Page 11 Español Antes de empezar, asegúrese de que todas las piezas que se muestran son incluidos con su producto. Lista de piezas Descripción Cant. Nº de pieza A brazo de pared 095-P1990 B Cubierta delantera para cables 590-P1327 C tornillos para madera 520-1202 D concreto de anclajes 590-0320...
Page 12 Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador debe veriﬁ car que la superﬁ cie de apoyo sea capaz de soportar ﬁ rmemente la carga combinada del equipo y todos los herrajes y componentes. •...
Page 13 Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, veriﬁ que que tengan un mínimo de 1-3/8" (35mm) de superﬁ cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1"...
Page 14 Español ADVERTENCIA • No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad. • No apriete los tornillos con fuerza excesiva. Apretarlos en exceso puede dañar el soporte. Apriete los tornillos M10 x 15mm (E) a un máximo de 40 pulg-lb (4.5 N•m) de par torsor.
Page 15 Ajuste de la Pantalla Plana Español ADVERTENCIA Trabar la placa de pared montaje (A) con los tornillos M10 x 15mm (E) antes de cambiar la orientación. Puede • causar que la pantalla se desprenda de la unidad de soporte si le dan un golpe accidentalmente. PARA COLOCAR LA PANTALLA VERTICAL U HORIZONTALMENTE: Quite los dos tornillos de M5 x 12mm, una tornillos de M5 x 6mm y el bloque rotatorio de la parte superior del cabezal inclinable, como se muestra en la vista superior y en la vista trasera.
Page 16 Español Manejo de cables NOTA: Asegúrese de que los cordones no queden muy cortos para que el brazo se pueda mover completamente. Pase el cordón de la electricidad por la parte superior o la parte inferior del brazo (A) y el cable o los cables de la señal por el otro lado del brazo para evitar que haya interferencia con la señal.
Page 17 Montants muraux pour écrans plats articulés pour écrans de 32 à 52 pouces Modèles: SA752P Capacité de charge maximale: 90 lb (40.8 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com PUBLIÉ...
Page 18 Français REMARQUE: lisez entièrement la ﬁ che d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette ﬁ che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à...
Page 19 Français Avant de commencer, s'assurer que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces Description Qté Pièce nº A bras mural 095-P1990 B Gaine de câble avant 590-P1327 C vis à bois 520-1202 D concreto d’ancrage 590-0320 E vis M10 x 15 mm 520-9262...
Page 20 Français Installation sur un mur à montant en bois AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement ﬁ xée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
Page 21 Français Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vériﬁ ez que vous disposez d’une épaisseur de béton d’au moins 35mm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
Page 22 Français AVERTISSEMENT • Ne soulevez pas plus que votre capacité. Faites-vous aider par une autre personne ou utilisez un système de levage mécanique pour effectuer une installation de l’écran en toute sécurité. • Ne serrez pas les vis de façon excessive. Un serrage excessif peut endommager le montant. Serrez les vis M10 x 15mm (E) à un couple maximal de 40 po-lb (4,5 N.m).
Page 23 Réglage d’un écran plat Français AVERTISSEMENT • Si le plaque murale (A) n’est pas verrouillé avec deux vis M10 x 15mm (E) avant que l'orientation est changée, l’écran peut se détacher du montant s’il est heurté accidentellement. ORIENTATION DE L'ÉCRAN SELON UN FORMAT VERTICAL OU HORIZONTAL : Retirez les deux vis M5 x 12mm, vis M5 x 6mm et le bloc de rotation de la partie supérieure de la tête basculante comme illustré...
Page 24 Français Gestion des câbles Remarque : Veillez à ce que les câbles aient assez de jeu pour permettre au bras de bouger librement. Acheminez le câble d'alimentation dans le haut ou le bas du bras (A) et le(s) câble(s) d'interconnexion dans l'autre côté...
Page 25 Anbringung und Zusammenbau: Gelenkarm-Wandhalter für Flachbildschirme von 32 - 52 Zoll Modelle: SA752P Maximale Tragfähigkeit: 90 lb (40.8 kg) 2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com AUSGEGEBEN: 03-26-10 BLATT NR.: 095-9345-5 11-02-11...
Page 26 Deutsch HINWEIS: Lesen Sie die gesamte Anleitung, bevor Sie mit der Anbringung und dem Zusammenbau beginnen. ACHTUNG • Beginnen Sie mit der Anbringung Ihres Peerless-Produkts erst, nachdem Sie die in dieser Montageanleitung enthaltenen Anleitungen und Achtungshinweise gelesen und sich gründlich mit ihnen vertraut gemacht haben. Falls Sie Fragen hinsichtlich irgendeiner der Anleitungen oder Achtungshinweise haben, wenden Sie sich in den USA bitte an den Peerless-Kundendienst unter der Rufnummer 1-800-865-2112.
Page 27 Deutsch Bevor Sie beginnen, stellen Sie sicher, alle Teile gezeigt, mit Ihrem Produkt enthalten sind. Teileliste Beschreibung Anz. Teile Nr. 095-P1990 A Wandarm B Abdeckung vorderes Kabel 590-P1327 C Holzschrauben 520-1202 D Beton Dübel 590-0320 E M10 x 15 mm Schrauben 520-9262 F Befestigungsteilabdeckungen 590-1324...
Page 28 Deutsch Anbringung an Wänden mit einer Holzständerreihe ACHTUNG • Bei der Anbringung muss darauf geachtet werden, dass die Wand die kombinierte Last von Bildschirm und allen Befestigungsteilen und -komponenten tragen kann. • Ziehen Sie die Schrauben fest genug an, dass die Wandplatte sicher befestigt ist, doch ohne sie zu überdrehen. Durch Überdrehen können die Schrauben beschädigt werden, wodurch ihr Haltevermögen stark reduziert wird.
Page 29 Anbringung an Massivbeton oder Porenbetonstein Deutsch ACHTUNG • Bei der Anbringung von Peerless-Wandhaltern an Porenbetonstein muss sichergestellt werden, dass die tatsächliche Stärke des Betons, in den das Loch für die Betondübel gebohrt wird, mindestens 35mm (1 3/8 Zoll) beträgt. Bohren Sie nicht in Mörtelfugen! Achten Sie darauf, dass die Anbringung an einem massiven Teil des Blocks erfolgt, im Allgemeinen mindestens 25mm (1 Zoll) von der Blockseite entfernt.
Page 30 Deutsch ACHTUNG • Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den F lachbildschirm sicher zu heben und zu positionieren. • Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment zum Festziehen der M10 x 15mm Schrauben (E) darf 40 in •...
Page 31 Einstellung des Flachbildschirms Deutsch ACHTUNG Adapterplatte (A) • Wenn der nicht mit M10 x 15mm Schrauben ( ) gesichert und arretiert wird, kann der Bildschirm bei versehentlichem Anstoßen vom Halter herabfallen. AUSRICHTEN DES BILDSCHIRMS IM HOCH- ODER QUERFORMAT: Entfernen Sie zwei M5 x 12mm Schrauben, M5 x 6mm Schrauben und den Drehblock von der Oberseite des Neigungskopfs wie in der Draufsicht und Rückansicht dargestellt.
Page 32 Kabelführung Deutsch Hinweis: Achten Sie darauf, dass die Kabel ausreichend durchhängen, damit der Arm in vollem Umfang bewegt werden kann. Verlegen Sie das Netzkabel oben oder unten durch den Arm (A) und das (die) Signalkabel auf der anderen Seite, um Signalstörungen zu verhindern. Sichern Sie die Kabel, indem Sie die Kabelabdeckungen (J und B) auf den Halter drücken.
Page 33 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless® products will be free from defects in material and workmanship, under normal use, for a period of ﬁ ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product’s manufacture). At its option, Peerless will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty.
Page 34 Français GARANTIE DE CINQ ANS Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs ﬁ naux d’origine des produits PeerlessMD que lesdits produits ne présenteront aucun défaut de matériau ou de main-d’œuvre, dans la mesure où ils sont utilisés normalement, pendant une période de cinq ans à compter de la date d’achat par l’utilisateur ﬁ nal d’origine (mais en aucun cas plus de six ans après la date de fabrication du produit).
