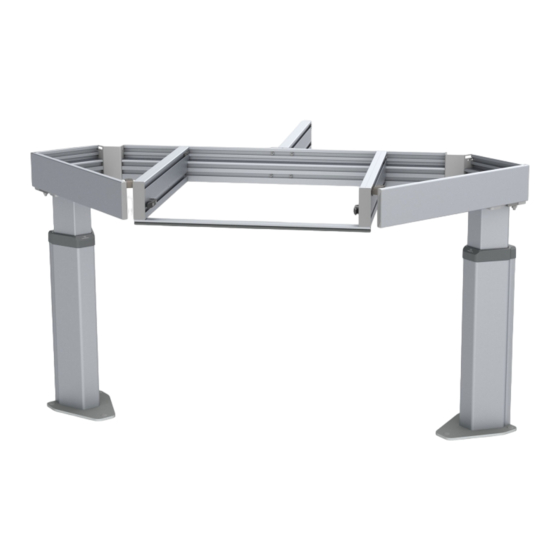

- Page 1 Dok. Nr: M6301 V: 2.0 2020-06-16 Installationsanvisning Baselift Corner 6301H / 6301L Installation Instructions Baselift Corner 6301H / 6301L Montageanleitung Baselift Corner 6301H / 6301L 6301H 6301L WWW: Baselift Corner 6301...
- Page 2 Förberedelser / Preparations / Vorwort Tack för att ni har valt att installera en produkt från Granberg! För att produkten ska fungera säkert är det ytterst viktigt att installationsanvisningen följs. Installatör skall läsa och förstå hela installationsanvisningen innan installation påbörjas.
- Page 3 Teknisk data / Technical data / Technische Daten (mm) 1045 Baselift 6301 230/50Hz/10A 560 - 590 30 mm / s 300 mm 700-1000 mm 100 kg 6 / 1h TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS DEBUR AND BREAK SHARP EDGES DO NOT SCALE DRAWING...
- Page 4 Planering / Planning / Planung Mycket Viktigt! Kontrollera väggens före installation. Max belastning på lyftenhet är 100 kg och egenvikt upp mot 100 kg. Säkerställ att väggen klarar den koncentrerade belastning som uppkommer under motorenheter. Säkerställ att motorenheterna kan fixeras i väggen och att konstruktionen ej är porös. I vissa fall kan väggen behöva förstärkas och anpassas för att motorenheter skall kunna fixeras tillfredsställande.
- Page 5 Elektricitet och Vatten / Electricity and Water / Strom und Wasser (mm) Lyftenheten kräver två st eluttag och förbrukar maximalt 10 A (5 A + 5 A). Om bänken är utrustad med diskho placeras anslutningar till El, Vatten och Avlopp centriskt under blandaren. El-anslutning kan även placeras skyddad innanför en motorenhet.
- Page 6 Leveransinnehåll / Content of delivery / Lieferumfang 4x M6 x 60mm 2x M8X45 4x BR M6x16 4x M6 16 mm 2x M8 6x M8x16mm Tillbehör / Accessories / Zubehör 16 mm 48x 3x12 mm 16 mm 24x 3x16 mm 8x M6x12...
- Page 8 R I G H T ( R ) LEFT (L) RIGHT (R)
- Page 9 Right Right Left Left...
- Page 10 Leveler Wasserwaage...
- Page 11 16 mm 6x M8x16mm...
- Page 12 HEX5 4x M6 x 60mm BR M6x16 4x M6 Klämskyddslist Anti-pinch strip Klemmschutzleiste...
- Page 16 560 - 590...
- Page 17 10 mm 2x M8X45 2x M8...
- Page 20 230V...
- Page 21 Träfront / wooden front / Holzfront B - 4mm > 100 > 60 För låda For drawer Für schubkasten DWG NO. REVISION Granberg Interior AB 10433 Tel. +46(0)11197750 info@granberg.se TITLE: www.granberg.se Frontfästen DWG NO. REVISION DRAWN MATERIAL: FINISH: 10433 f ä...
- Page 22 min 15 mm min 15 mm...
- Page 25 8x M6x12 HEX 4...
- Page 26 16 mm 16 mm 6x 3 x 16 mm 16x 3 x 12 mm 16 mm 16 mm 3x- 3 x 16 mm 3x- 3 x 16 mm Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se DRAWN MATERIAL: CHECKED WEIGHT: TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Page 27 16 mm 12x 3 x 16 mm 1045 L - 10 mm / R - 10 mm 1x L + 1x R 560 - 590 Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se DRAWN MATERIAL: CHECKED WEIGHT: TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Page 28 16 mm 8x 3 x 12 mm 8 mm...
- Page 29 16 mm 16x 3 x 12 mm DWG NO. DWG NO. REVISION 08474 08474 Granberg Interior AB Granberg Interior AB Tel. +46(0)11197750 Tel. +46(0)11197750 info@granberg.se info@granberg.se TITLE: TITLE: Täckskiva övre 45-90 Täcks www.granberg.se www.granberg.se DRAWN MATERIAL: DRAWN FINISH: MATERIAL: FINISH:...
- Page 30 16 mm 6x 3 x 16 mm 1045 L - 10 mm / R - 10 mm 560 - 590 1x L + 1x R Granberg Interior AB Tel. +46(0)11197750 info@granberg.se www.granberg.se DRAWN MATERIAL: CHECKED WEIGHT: TOLERANCES: LINEAR: SS-ISO 2768-m ANGULAR: SS-ISO 2768-m...
- Page 31 16 mm 8x 3 x 12 mm...
- Page 32 Inställning / Adjustment / Einstellung Leveler Wasserwaage...
- Page 33 Inställning / Adjustment / Einstellung...
-
Page 34: Functional Tests
Funktionsprov Efter installation ska komplett funktionsprov: Provkör lyftenheten upp och ner hela vägen till respektive ändläge. Kontrollera att lyften löper fritt utan hinder, klämrisker och missljud. Kontrollera att den står kvar i nedre respektive övre läge. Kontrollera att inga kablar kommer i kläm och att de är fixerade. Kör lyftaren nedåt och funktionstesta klämlisten runt hela ramen . - Page 35 Innan driftsättning - Läs användarmanual Endast behöriga personer får använda denna produkt! Behörighet innebär skyldighet att ta del av, samt följa instruktionerna. Det är mycket viktigt att ni läser och förstår användarmanualen innan driftsättning. Användarmanualen medföljer denna installationsanvisning som separat häfte. Samtliga handlingar som medföljer produkten ska finnas tillgänglig för berörd personal, förvaras på...
