7414/7436 ARNP, ARNPJ, ARNPP
Mounting Index
Page 2 & 3 - Regular Mount
Page 4 & 5 - Top Jamb Mount
Page 6 & 7 - Parallel Arm Mount
Tool List
Tape Measure
Center Punch/Hammer
3/16" Slotted Screw Driver
#3 Cross-Point Screw Driver
7/16" Box Wrench
7/32" Drill Bit / Drill
1/4-20 Tap / Tap Holder
3/8" & 5/32" Drill Bit
5mm Hex Wrench

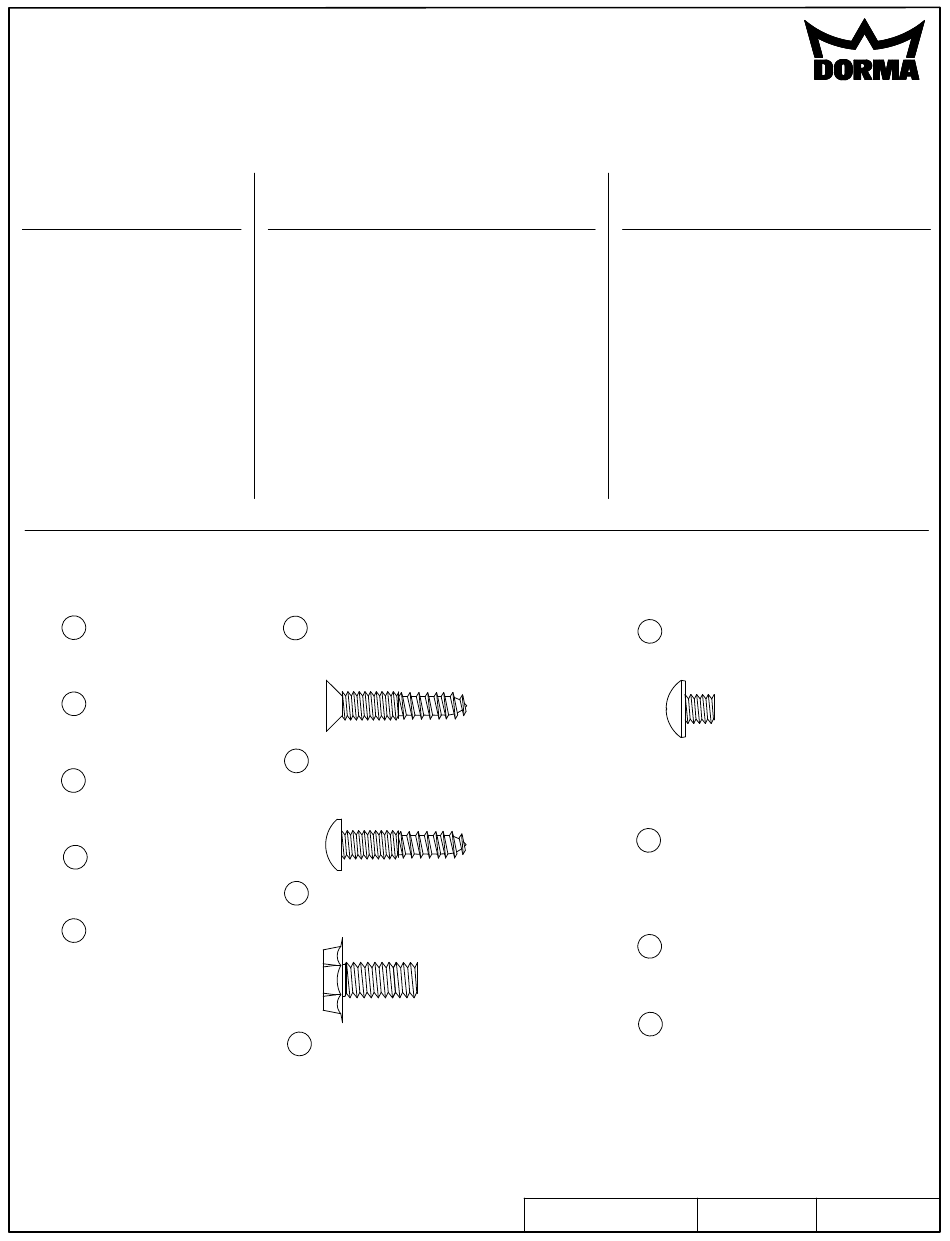

Components/Componentes/Pièces
Door Closer
1
Cierrapuertas
Ferme-porte
Main Arm
2
Brazo Principal
Bras principal
Bar & Shoe
3
Barra y Zapata
Barre et sabot
Connecting Arm
4
Brazo Conector
Bras de connexion
Dust Cap
5
Guarda polvos
Capuchon anti-poussière
www.dorma-usa.com
Indice de Montaje
Página 2 & 3 - Montaje Regular
Página 4 & 5 - Montaje Marco Superior
Página 6 & 7 - Montaje de Brazo Paralelo
Lista de Herramientas
Cinta métrica
Perforadora Central/Martillo
3/16" desarmador plano
Desarmador de Cruz del #3
Llave Inglesa de Caja de 7/16"
Broca / Taladro del 7/32"
Canilla / Sostenedor de Canilla de ¼-20
Broca de 3/8" & 5/32"
Llave Inglesa Hex de 5mm
Flat Head Combo Screws
7
Tornillos de Cabeza Plana Combo
Vis combo à tête plate
Pan Head Combo screws
8
Tornillos de Cabeza redonda Combo
Vis combo à tête cylindrique bombée
Pinion Screw
9
Tornillos de Piñón
Vis du pignon
(serrated head with
metric threads)
PA Bracket
10
Soporte Brazo paralelo
Plaquette du bras parallèle
1-800-523-8483
Index du Montage
Page 2 & 3 - Régulier
Page 4 & 5 - Sur le Linteau
Page 6 & 7 - Bras Parallèle
Liste des outils
Ruban
Pointeau / Marteau
Tournevis à fente 3/16"
Tourne-vis à pointes croisées #3
Clé polygonale 7/16"
Perceuse / Mèche 7/32"
Taraud 1/4-20
Mèches 3/8" & 5/32"
Clé hexagonale 5mm
11 PA Shoe Screws
Tornillos Inferiores para
Vis du sabot du bras parallèle
Optional Components
Componentes Opcionales
Pièces facultatives
12
Plates
Placa
Plaques
(BP74 & BP86 & BP86FC)
(DP74 & DP86 & DP86FC)
13
Full Cover
Cubierta Completa
Boîtier complet
Cover
6
Cubierta
Boîtier
INSPK NO. 08279960 Rev.06/07
08279961
PAGE
INS NO.
1 of 6
06/07
Rev.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Dorma 7414 ARNP
Summary of Contents for Dorma 7414 ARNP
- Page 1 Full Cover Capuchon anti-poussière Cubierta Completa (serrated head with Boîtier complet metric threads) Cover Cubierta PA Bracket Boîtier Soporte Brazo paralelo Plaquette du bras parallèle INSPK NO. 08279960 Rev.06/07 www.dorma-usa.com 1-800-523-8483 1 of 6 06/07 08279961 PAGE Rev. INS NO.
- Page 2 REGULAR / REGULAR / REGULIER (RH) (RH) (LH) Prepare door and frame using template 08279962. If using optional plate, see plates this page. Optional plate attachment. Accesorio de placa opcional. Prepare puerta y plantilla de usar de marco 08279962. Fixation d'une plaque (facultatif) Si usar plato opcional, ve platos en la página.
- Page 3 TOP JAMB / MARCO SUPERIOR / LINTEAU SUPÉRIEUR (LH) (RH) Optional plate attachment. Prepare door and frame using template. If using optional plate, see plates this page. Accesorio de placa opcional. Fixation d'une plaque (facultatif) Prepare puerta y plantilla de usar de marco. Si usar plato opcional, ve platos en la página.
- Page 4 PARALLEL ARM / El BRAZO PARALELO / BRAS PARALLÈLE (LH) (RH) Optional plate attachment. Prepare door and frame using template 08279966. If using optional plate, see plates this page. Accesorio de placa opcional. Fixation d'une plaque (facultatif) Prepare puerta y plantilla de usar de marco 08279966. Si usar plato opcional, ve platos en la página.
- Page 5 Technical Notes: CAUTION: Sex nuts are required for attachment of components to unreinforced, wood or plastic faced composite type fire doors, unless an alternative method is identified in the individual door manufacturer's listings Make sure door efficiently operates prior to installing closer. When installing observe arm attachment closely.
- Page 6 DO NOT REMOVE VALVES REGULAR & TOP JAMB / REGULAR Y MARCO SUPERIOR / RÉGULIER ET LINTEAU SUPÉRIEUR ULC LABELED UNITS ONLY Door Width SOLO UNIDADES CON ETIQUETA ULC REMUEVA Ancho de la Puerta Adjuster Full Turns Spring Size UNITÉS HOMOLOGUÉES ULC SEULEMENT Largeur de la porte Tamaño del Resorte Ajuste Vueltas Completas...
