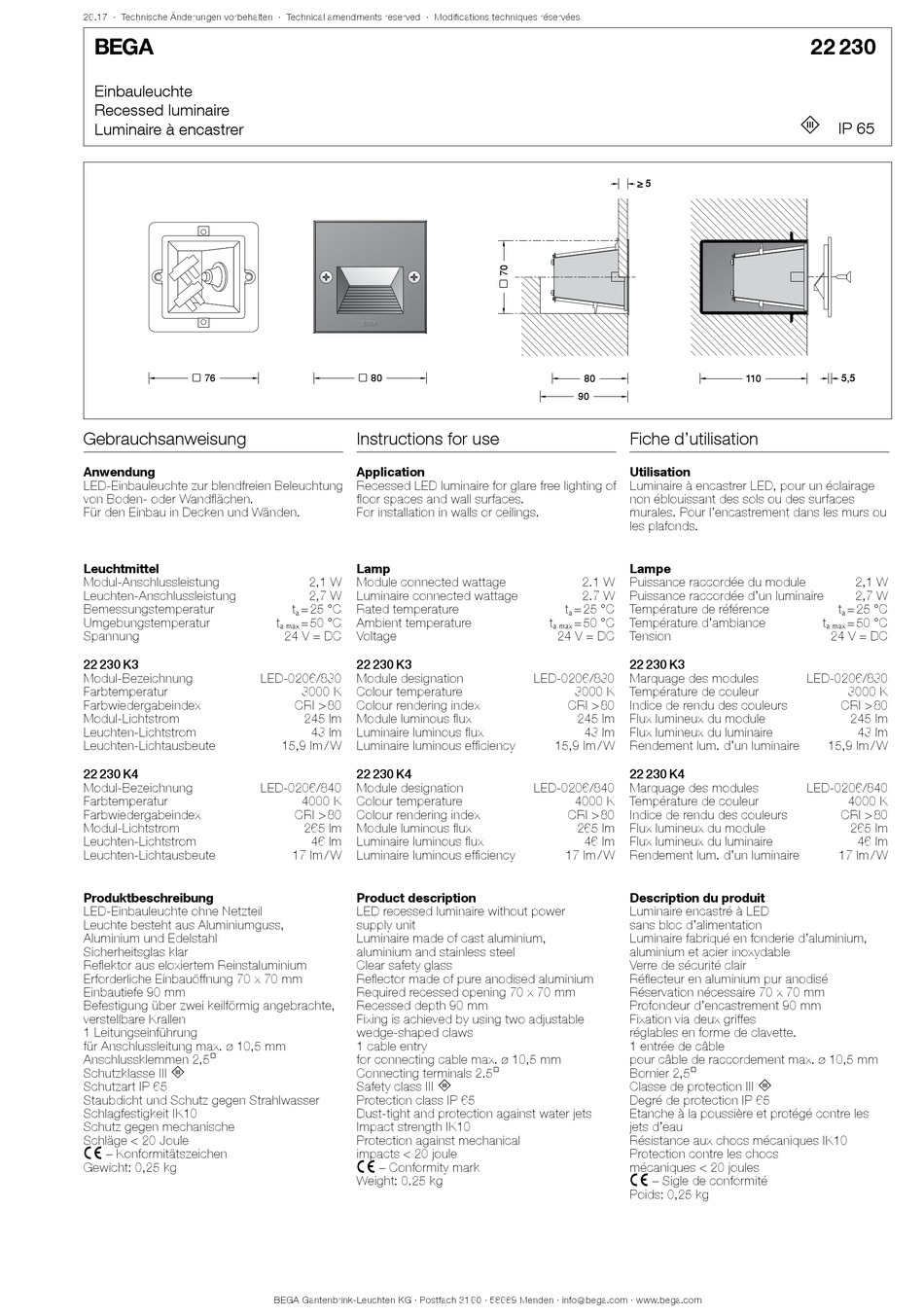

BEGA 22 230 Instructions For Use

26.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Einbauleuchte

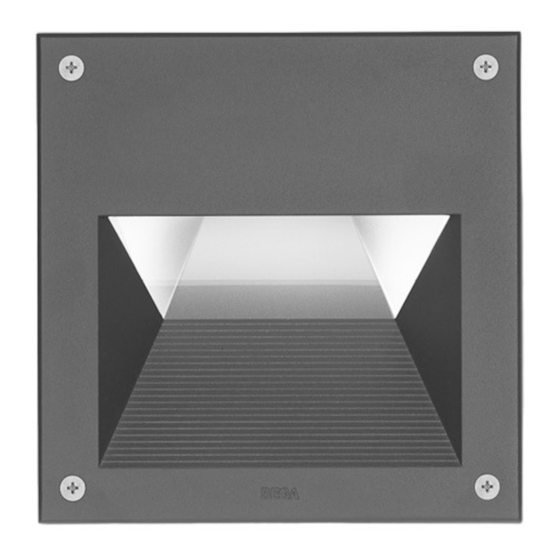

Recessed luminaire
Luminaire à encastrer
9 76 9 76
Gebrauchsanweisung
Anwendung
LED-Einbauleuchte zur blendfreien Beleuchtung
von Boden- oder Wandflächen.
Für den Einbau in Decken und Wänden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Spannung
22 230 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
22 230 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
LED-Einbauleuchte ohne Netzteil
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Reflektor aus eloxiertem Reinstaluminium
Erforderliche Einbauöffnung 70 x 70 mm
Einbautiefe 90 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
1 Leitungseinführung
für Anschlussleitung max. ø 10,5 mm
Anschlussklemmen 2,5@
Schutzklasse III 3
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
c – Konformitätszeichen
Gewicht: 0,25 kg
9 80 9 80
Instructions for use
Application
Recessed LED luminaire for glare free lighting of
floor spaces and wall surfaces.
For installation in walls or ceilings.
Lamp
2,1 W Module connected wattage
2,7 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
24 V = DC Voltage
22 230 K3
LED-0206/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
245 lm Module luminous flux
43 lm Luminaire luminous flux
15,9 lm / W Luminaire luminous efficiency
22 230 K4
LED-0206/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
265 lm Module luminous flux
46 lm Luminaire luminous flux
17 lm / W Luminaire luminous efficiency
Product description
LED recessed luminaire without power
supply unit
Luminaire made of cast aluminium,
aluminium and stainless steel
Clear safety glass
Reflector made of pure anodised aluminium
Required recessed opening 70 x 70 mm
Recessed depth 90 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
1 cable entry
for connecting cable max. ø 10,5 mm
Connecting terminals 2.5@
Safety class III 3
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
c – Conformity mark
Weight: 0.25 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
≥ 5 ≥ 5
80 80
90 90
Fiche d'utilisation
Utilisation
Luminaire à encastrer LED, pour un éclairage
non éblouissant des sols ou des surfaces
murales. Pour l'encastrement dans les murs ou
les plafonds.
Lampe
2.1 W Puissance raccordée du module
2.7 W Puissance raccordée d'un luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
24 V = DC Tension
22 230 K3
LED-0206/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
245 lm Flux lumineux du module
43 lm Flux lumineux du luminaire
15,9 lm / W Rendement lum. d'un luminaire
22 230 K4
LED-0206/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
265 lm Flux lumineux du module
46 lm Flux lumineux du luminaire
17 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire encastré à LED
sans bloc d'alimentation
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair
Réflecteur en aluminium pur anodisé
Réservation nécessaire 70 x 70 mm
Profondeur d'encastrement 90 mm
Fixation via deux griffes
réglables en forme de clavette.
1 entrée de câble
pour câble de raccordement max. ø 10,5 mm
Bornier 2,5@
Classe de protection III 3
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
c – Sigle de conformité
Poids: 0,25 kg
22 230
3
IP 65
5,5 5,5
110 110
2,1 W
2,7 W
t = 25 °C
a
t = 50 °C
a max
24 V = DC
LED-0206/830
3000 K
CRI > 80
245 lm
43 lm
15,9 lm / W
LED-0206/840
4000 K
CRI > 80
265 lm
46 lm
17 lm / W
