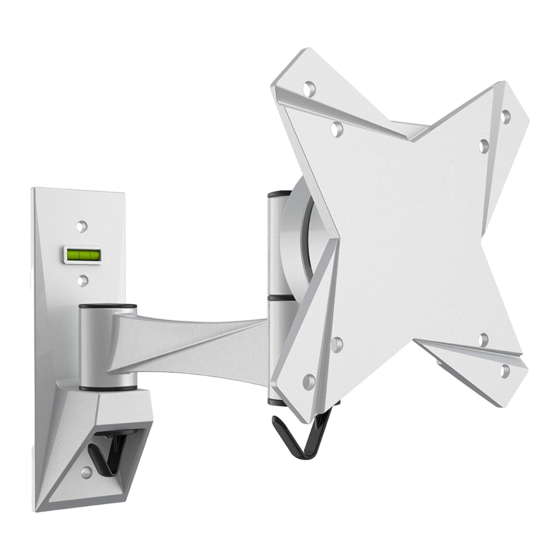

ricoo S1611 Installation Manual

Wall mount for tv/monitors

Hide thumbs

page of 16

/ 16
Bookmarks

Available languages

Quick Links

Download this manual

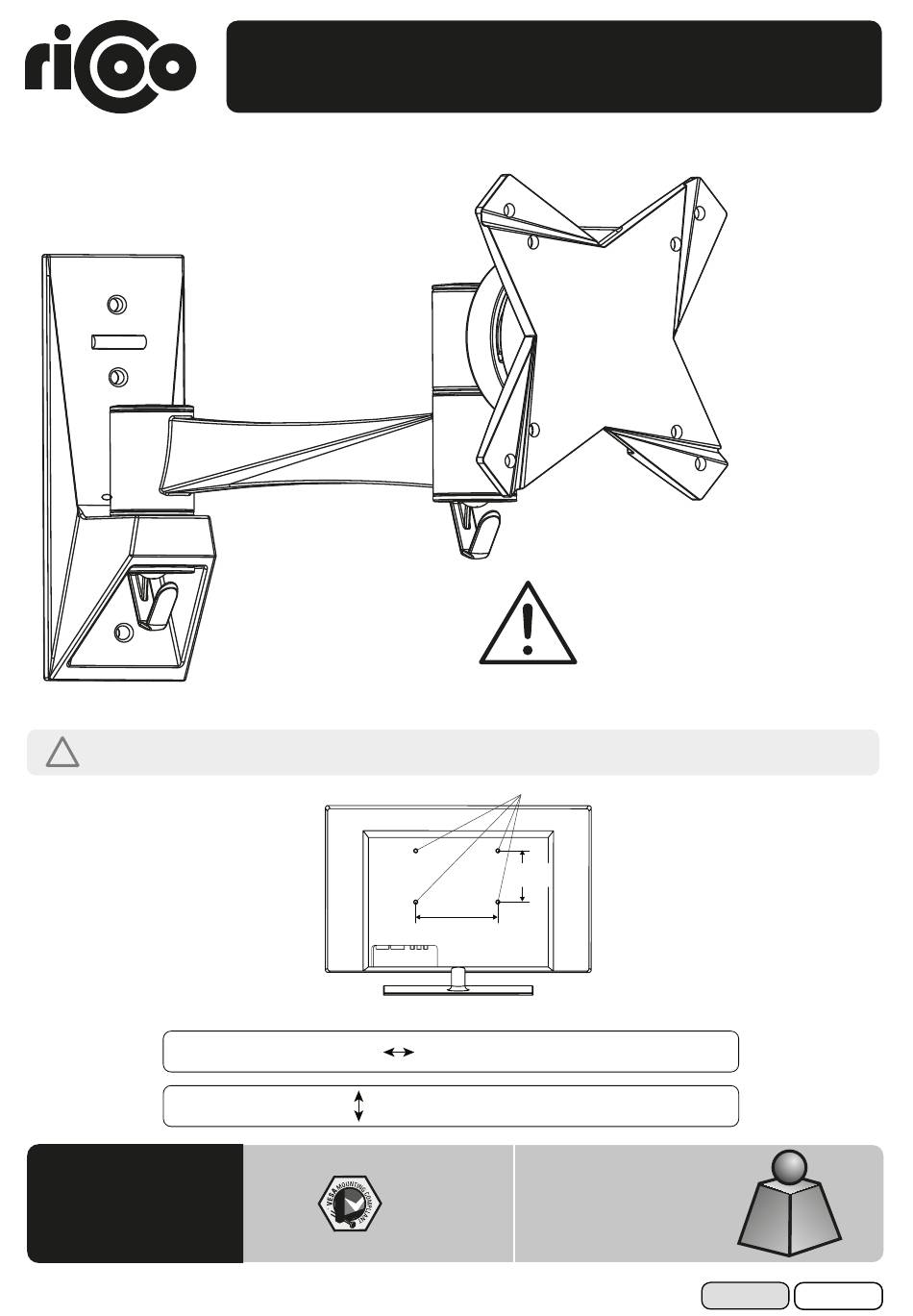

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem Bildschirm!

Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht

Vertikal / Senkrecht

S1611

Wandhalterung

für TV / Monitore

VESA-Befestigungslöcher

Vertikal /

Senkrecht

Horizontal / Waagerecht

Bildschirm Rückseite

75mm, 100mm

75x75

100x100

MONTAGEANLEITUNG

ACHTUNG: NIEMALS DAS MAXIMAL

ZULÄSSIGE BELASTUNGSGEWICHT

ÜBERSCHREITEN. MISSACHTUNG

KANN ZU SACHSCHÄDEN ODER

SCHWEREN VERLETZUNGEN FÜHREN!

15kg

(33lbs)

MAX

Deutsch

v.18.02

English

Need help?

Do you have a question about the S1611 and is the answer not in the manual?

Questions and answers

Summary of Contents for ricoo S1611

Page 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Waagerecht 75mm, 100mm Vertikal / Senkrecht 15kg S1611 (33lbs) 75x75 100x100 Deutsch English...
Page 2 Liebe Kundin, lieber Kunde, S1611 wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird...
Page 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. 3mm Inbusschlüssel (x1) 4mm Inbusschlüssel (x1) Grundgerüst (x1) M4x14 (x2) Kabel-Clip (x2) Paket M M4x14 (x4)
Page 4 Schritt 1 Schritt 2a 50mm 50mm (2") (2") ø 4mm (ø 5/32”) Holzbalken mit Balkenfinder Montagelöcher finden und die Montagelöcher bohren. markieren. √ Wandplatte an die Wand anschrauben. WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte der Balken verankert sind. Die Verwendung eines Balkenfinders wird dringend empfohlen.
Page 5 Schritt 2b 60mm 55mm Achtung: Mitgelieferte Dübel (2.4") (2.2") sind nur für Massivbeton- wände geeignet! ø 8mm (ø 5/16") Montagelöcher markieren. Montagelöcher bohren. √ Wandplatte an die Wand anschrauben. WARNUNG Installateure müssen sicher stellen, dass die Anbaufläche das Gesamtgewicht von diesem Produkt inkl. aller angeschlossener Komponente sicher tragen kann.
Page 6 Schritt 3 Schritt 4 oder M-C M-A · Wählen Sie die zu Ihrem TV passenden Schrauben. · Montieren Sie die Frontplatte am Display. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
Page 7 Schritt 5 Heben Sie das Display inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Ziehen Sie alle Schrauben (welche im Schritt 1 entfernt wurden) wieder zu. Wand Wand Schritt 6 Wand Schließen Sie die Kabel an Ihrem Fernseher an und führen Sie die Kabel durch den Führungsbügel.
Page 8 Schritt 7. Fertig! Wand Je nach Gewicht des Displays, kann es notwendig sein, Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. Die TV-Halterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. 180° 180° -15° 360° +15° Fertig Wartung •...
Page 9 Please check BEFORE installation distance between mounting holes on your display! VESA-Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: Horizontally 75mm, 100mm Vertical / Perpendicularly 75mm, 100mm 15kg S1611 (33lbs) 75x75 100x100 RATED English Deutsch...
Page 10 Dear customer, S1611 we are pleased that you have decided for a product of the brand "RICOO" Sometimes, despite our efforts to provide you with a high-quality product, it may happen that an accessory is missing or a part is damaged during transport .
Page 11: Component Checklist
Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. 4mm Allen key (x1) 3mm Allen key (x1) Wall mount (x1) Cable clip (x2) M4x14 (x2)
Page 12 Step 1 Step 2a 50mm 50mm (2") (2") ø 4mm (ø 5/32”) Find and mark the Drill pilot holes exact location of mounting holes. √ Screw the wall mount onto the wall WARNING • Make sure that mounting screws are anchored into the center of the studs. The use of a stud finder is highly recommended. •...
Page 13 Step 2b 60mm 55mm Warning: Supplied plastic (2.4") (2.2") anchors are only suitable for solid concrete walls! ø 8mm (ø 5/16") Mark the exact location of mounting holes Drill pilot holes √ Screw the wall mount onto the wall WARNING Installer must verify that the supporting surface will safely support the combined weight of the equipment and all attached hardware and components.
Page 14 Step 3 Step 4 M-C M-A Screw the VESA plate onto the display. Tighten all screws but do not over tighten. English Deutsch...
Page 15 Step 5 Lift display slowly and hook the head of VESA plate over VESA plate mount rail. Tighten screws (removed in step 1) with a proper Allen key. wall wall Step 6 wall Connect the cables to your display and run the cables through the wire clip.
Page 16 Step 7. Done! wall It is necessary to slightly loosen or tighten the adjustment screws using a proper Allen key according to the weight of the display installed. Adjust to the desired position or tilt. 180° 180° -15° 360° +15° Done Maintenance •...
