Goobay 71555 User Manual

DE
Betriebsanleitung
Dual USB-Ladegeräte
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Hinweise zur Netztrennung
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker
direkt am Steckergehäuse ziehen!
• Gehäuse nicht öffnen.
• Im Betrieb NIE unbeaufsichtigt lassen!
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten
nur von ausgebildetem Elektro-Fachpersonal ausführen
lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriege-
räten vergleichen. Diese müssen identisch sein.
• Nicht für Kinder geeignet
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Nur im Trockenen verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Steckerladegeräte
Dieses Produkt ist ein Steckerladegerät zum Laden und Betreiben von mobilen
Kleingeräten über USB. Es wandelt Netzspannung in individuelle Kleinspannung um.
71555

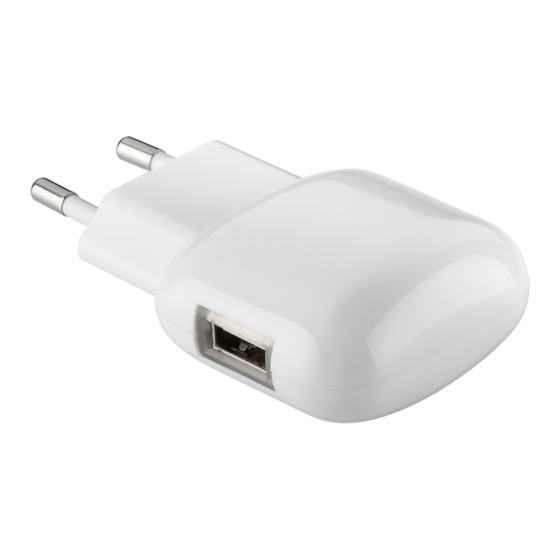

Fig. 1: Steckerladegeräte
2.2 Lieferumfang
Steckerladegerät, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Nennspannung, Netzspannung und Frequenz von Produkt
und Stromnetz vergleichen.
• Produkte nicht überlasten und Typenschild beachten.
5 Anschluss und Bedienung
Verletzungsgefahr durch Stolpern und Sturz
• Kabel sicher verlegen.
1. Mobiles Kleingerät über USB-Kabel an das Steckerladegerät
anschließen.
2. Steckerladegerät in Steckdose stecken.
3. Alle Steckverbindungen nach Benutzung trennen.
USB-Kabel sind nicht im Lieferumfang enthalten.
Das Produkt enthält keine während des Gebrauchs zu bedienenden
Bedienelemente.
USB-A
Fig. 2: Anschluss und Bedienung
REV2016-02-23
V1.1
71556
100-240 V~
6 Technische Daten
Anschlüsse
Eingang
Ausgang
Ausgangsleistung
Schutzart
Schutzklasse
Maße
Gewicht
Farbe
Tab. 1: Technische Daten
7
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
8 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
9 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
10 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
- 1 -
71555, 71556
EURO-Stecker, USB-A Buchse
100-240 V~, 50/60 Hz, 0.4 A max.
Geräteerkennung = QC3.0:
3,2-20 V (dynamisch - max. 5 A)
Geräteerkennung = QC2.0:
5 V , 2 A /
9 V , 1,66 A /
12 V , 1 A
Geräteerkennung = QC1.0:
5 V , 2 A
wird automatisch durch den ID Chip an
Ihre Geräte angepasst (max. 15 W)
IP20
2
80 x 40 x 25 mm
40 g
71556 71555
, eine registrierte Handelsmarke der
®
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
