DE
Betriebsanleitung
Universal LCD-Tischladegerät
1 Sicherheitshinweise
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zum korrekten
Gebrauch.
• Betriebsanleitung aufbewahren.
Sie muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein.
Hinweise zur Netztrennung des Netzteils
Das Produkt hat keinen Netzschalter und darf nur an gut zugänglichen Steckdosen
verwendet werden, um es im Notfall und nach Gebrauch schnell aus dieser entfer-
nen zu können.
• Spannungsfrei nur bei gezogenem Stecker.
• Im Notfall, nach Gebrauch und bei Gewitter Netzstecker direkt am Ste-
ckergehäuse ziehen!
• Gehäuse nicht öffnen.
• Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von
ausgebildetem Elektro-Fachpersonal ausführen lassen.
• Technische Daten von Produkt, Stromnetz und Peripheriegeräten verglei-
chen. Diese müssen identisch sein.
• Defekte Produkte nicht selbst reparieren, sondern an den Händler oder
Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung
sowie Vibrationen und mechanischen Druck vermeiden.
• Nur im Trockenen verwenden.
• Produkt nicht abdecken.
• Verletzungsgefahr durch Stolpern und Sturz
• Keine nicht wiederaufladbaren Batterien laden.
• Ausgelaufene, deformierte oder korrodierte Zellen mittels geeigneter
Schutzvorrichtungen entsorgen.
• Abdeckkappe und Batterieklemmen nicht zu stark belasten.
2 Beschreibung und Funktion

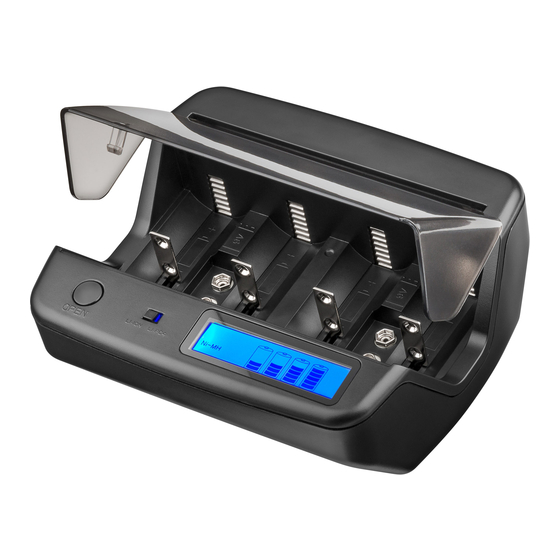

2.1 Universal LCD-Tischladegerät
Dieses Produkt ist ein universell einsetzbares LCD-Tischladegerät und bietet:
• gleichzeitiges Laden unterschiedlicher Größen und Technologien (NiMH /
NiCd / Li-Ion / LiFEPo4 Akkus)
• zur Aufladung von E-Zigaretten geeigent
• auch unterwegs mit dem KFZ-Ladekabel bequem zu laden
• Mikroprozessor-Steuerung mit LCD-Statusanzeige
• konstante Spannungsladung mit Abschaltung nach Delta-V
• mit Überspannungs-, Kurzschlusschutz und Sicherheitsabschaltung
• erkennt defekte Zellen
• inkl. Reisenetzteil mit Wechselsteckern für EU, UK, AUS und US
2.2 Lieferumfang
Universal LCD-Tischladegerät, KFZ-Ladeadapter, Reisenetzteil für EU, UK, AUS,
US, Betriebsanleitung
2.3 Bedienelemente und Teile
11
1 2 3 4 5
Fig. 1: Bedienelemente und Teile
1 Öffner für die Abdeckkappe
3 LCD-Anzeige
5 Abdeckkappe
7 Reisenetzteil mit EURO-Stecker 8
9 Australien-Wechselstecker
11 DC-Anschluss
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Vorbereitung
• Technische Daten aller zu verwendenden Geräte vergleichen
um Kompatibilität sicher zu stellen.
• Lieferumfang auf Vollständigkeit kontrollieren und Unversehrt-
heit sicherstellen.
5 Anschluss
1. Verbinden Sie das Universal LCD-Tischladegerät über
dessen DC-Anschluss mit KFZ-Ladeadapter oder Reisenetzteil.
2. Schließen Sie je nach Einsatzort den EU-, UK, AUS- oder
US-Wechselstecker an.
b
c
REV2017-02-23
V1.0
6 7 8
2 Wahlschalter (Li-Ion / Li-Po4)
4 Gehäuse
6 KFZ-Ladeadapter
UK-Wechselstecker
10 USA-Wechselstecker
a
2.
3.
6 Bedienung
1.
2.
9 V-Blocks müssen für guten Kontakt angedrückt werden.
Ni-MH und NiCd Zellen werden automatisch erkannt.
Die Schalterstellung ist dann ohne Belang.
3.
Die LCD-Anzeige (3) zeigt die erkannte und/oder eingestellte Zellen-
Technologie, die Schlechtzellenerkennung bei beschädigung (BAD)
sowie den Ladefortschritt in 20 %-Schritten.
4.
7 Technische Daten
Universal LCD-Tischladegerät
Eingang
Ausgang
unterstützte Technologien
unterstützte Baugrößen
Polarität
Maße
Gewicht
Reisenetzteil
Eingang
Ausgang
9 10
Maße
Netzkabellänge
Gewicht
KFZ-Ladeadapter
Eingang / Ausgang
Maße
Netzkabellänge
Gewicht
8
Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
•
•
•
•
•
9 Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
•
Fig. 2: Anschluss
- 1 -
(a) Drücken zum Lösen.
(b) Leicht oberhalb andrücken.
(c) Bis zum Einrasten nach unten führen.
Stecken Sie das Reisenetzteil und in eine Steckdose.
Trennen Sie die Steckverbindungen nach Benutzung.
Öffnen Sie die Abdeckkappe (5) durch Drücken des Öffners
für die Abdeckkappe (1).
Legen Sie bis zu 6 Akkus der im Kapitel „Technische Daten"
genannten Baugrößen und Technologien in korrekter Polarität
in die Ladeschächte ein.
Stellen Sie den Wahlschalter (2) auf die zu ladende Zellen-
Technologie, wenn Sie Li-Ion- oder LiPo4 Zellen laden.
Schließen Sie die Abdeckkappe (5) während des Ladevorgangs.
12 V
4.2 V
3.6 V
9 V
1.48 V
1.48 V
Ni-MH, Ni-Cd (automatische Erkennung),
Li-Ion, LiPo4 (per Wahlschalter)
AAA, AA, C, D, 9 V
positiv;
165 x 142.9 x 59.7 mm
297 g
100-240 V~ 50/60 Hz 0.8 A
2 V
75 x 67 x 46 mm
1500±30 mm
145 g
12 V
95 x 25 x 20 mm
1200±30 mm
Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
Keine Reinigungsmittel und Chemikalien verwenden.
Kühl und trocken lagern.
Produkt bei längerem Nichtgebrauch für Kinder unzugänglich
und in trockener und staubgeschützter Umgebung lagern.
Originalverpackung für den Transport aufheben und
verwenden.
Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
73178
Fig. 3: Bedienung
2 A
1 Ah x 4,
1 Ah x 4,
50 mA x 2
AA/C/D 1 A x 4,
AAA 0.5 A x 4
2 A
2 A
41 g
Tab. 1: Technische Daten
