u s e r 's m a n u a l

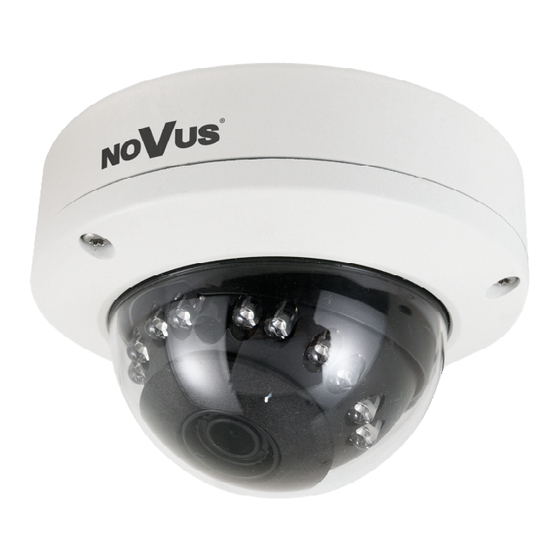

NVAHD-2DN5501MV/IR-1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVAHD-2DN5501MV/IR-1 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVAHD-2DN5501MV/IR-1

Summary of Contents for Novus NVAHD-2DN5501MV/IR-1

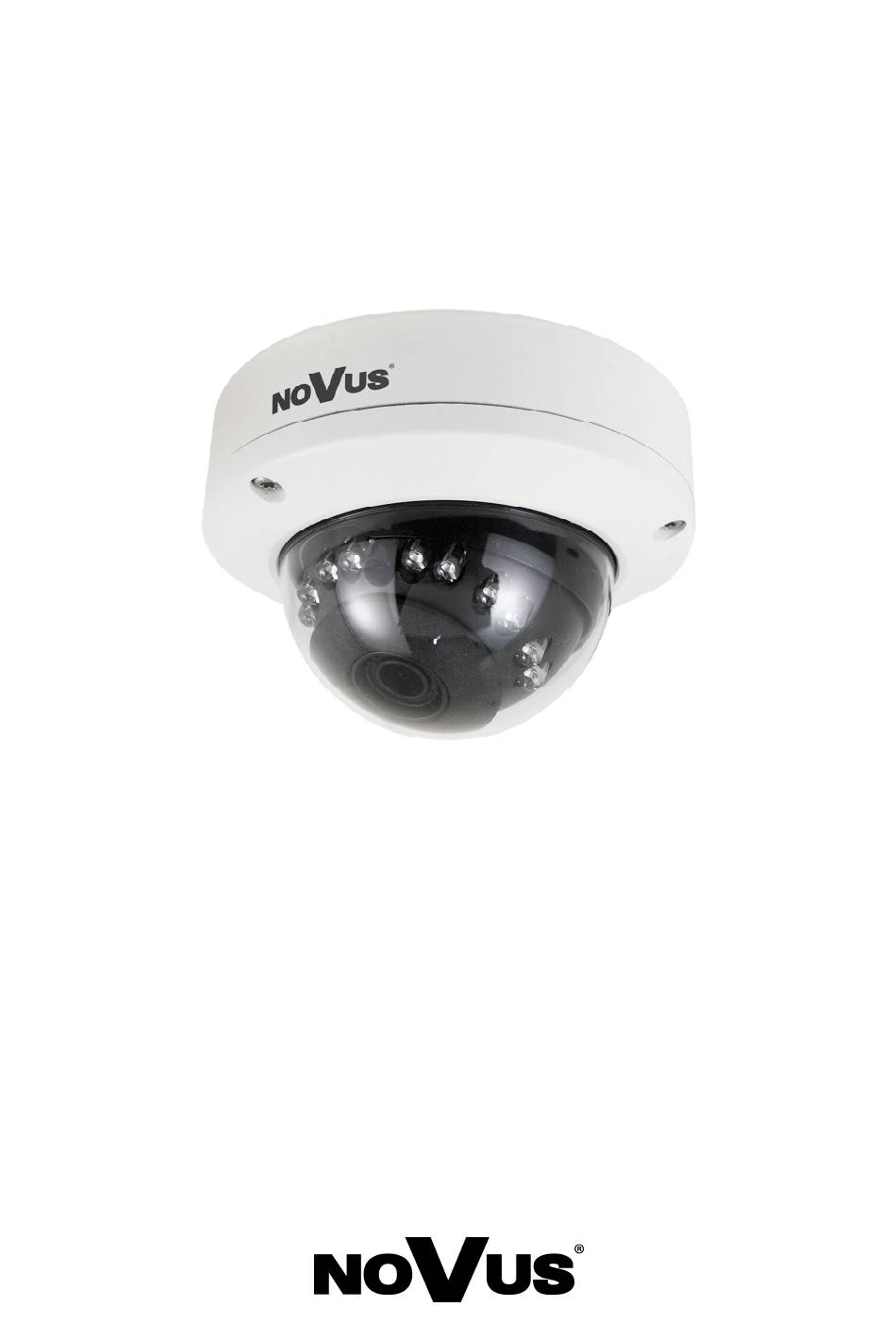

  • Page 1 ’s m a n u a l NVAHD-2DN5501MV/IR-1...
  • Page 2 NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 INFORMATION EMC (2014/30/EC) and LVD (2014/35/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2014/30/EC.

  • Page 3: Safety Requirements

    NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Main Characteristic

    16. After maintenance activities tests should be run to ensure proper operation of all the functional components of the device. Novus AHD cameras are dedicated to work with Novus AHD DVRs. Using only Novus products guarantees the highest image quality. Connecting Novus AHD cameras to DVRs from other manufacturers may decrease video quality.

  • Page 5: Specification

    NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 SPECIFICATION 2. SPECIFICATION Image Image Sensor CMOS sensor 1/2.9” SONY AHD 1080p, AHD 720p, TVI 1080p, TVI 720p, CVI 1080p, CVI 720p, Operating mode analog 960H Number of Effective Pixels 1920 (H) x 1080 (V)

  • Page 6: Installation

    Accessories bag If any of the listed equipment has been damaged during transport or if the package is incomplete, the contents of package should be packed back in to the original box. Please contact your local NOVUS distributor for further assistance.
  • Page 7 NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 INSTALLATION 3. INSTALLATION 3.1. Power supply connection video video (GND) 12V DC +/- 10% power supply - (GND) WARNING: Device should be supplied only from a power sources whose parameters are in accordance with those specified by producer in the camera’s technical datasheet. Therefore, it is forbidden to supply the camera from power sources whose parameters are unknown, unstable or not meeting the producer’s requirements.
  • Page 8 The above description applies to the optional Novus remote controller, model NV-RCUTC-35HD (available separately). 4.2.3 Operation of the camera menu using the PTZ function in the Novus AHD recorder In order to be able to control the camera's functions, please select COAX protocol in the DVR: in the Device section of the DVR menu, in the PTZ tab select the channel corresponding to the camera, then select the COAX protocol for this channel and save the changes.
  • Page 9 Selecting the RESET option will restore the factory settings, and selecting EXIT will exit the menu without saving changes. To exit the submenu, please select RETURN and press ENTER. Camera menu operation is available for Novus AHD recorders with the COAX control option implemented 4.3 Camera’s main menu...
  • Page 10 NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 SETTINGS EXPOSURE MODE - Selection of the mode of operation of the automatic exposure. Available options: GLOBE - auto exposure determines the exposure parameters by analyzing the entire field of view of the camera...
  • Page 11 NVAHD-2DN5501MV/IR-1 - User’s manual ver. 1.0 SETTINGS CONTRAST - adjusts image contrast SHARPNESS - adjusts the level of detail enhancement (sharpness) of the image COLOR GAIN - adjusts the color saturation level DNR - adjusts the level of operation of the 2DNR noise reduction system IMAGE SIZE - allows to change the resolution of the image.
  • Page 12 AAT Holding S.A. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 4.07.2017 TF , MK v1.0...
  • Page 13 ł u g i NVAHD-2DN5501MV/IR-1...
  • Page 14 NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 INFORMACJE Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2014/30/UE. - Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 15: Warunki Bezpieczeństwa

    NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI KAMERY. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 16: Charakterystyka Ogólna

    16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić się co do poprawności działania wszystkich podzespołów funkcjonalnych kamery. Kamery AHD marki Novus dedykowane są do współpracy z rejestratorami AHD marki Novus. Tylko w połączeniu z nimi gwarantowany jest najwyższy poziom jakości obrazu. Podłączenie kamer AHD marki Novus do rejestratorów AHD innych producentów może skutkować...

  • Page 17: Dane Techniczne

    NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 DANE TECHNICZNE 2. DANE TECHNICZNE Obraz Przetwornik obrazu matryca CMOS 1/2.9” SONY AHD 1080p, AHD 720p, TVI 1080p, TVI 720p, CVI 1080p, CVI 720p, Tryb pracy analog 960H Liczba efektywnych pikseli 1920 (H) x 1080 (V) Rozdzielczość...
  • Page 18 NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 INSTALACJA 2.1. Wymiary kamery: 2.2. Zawartość zestawu Kamera NVAHD-2DN5501MV/IR-1 Instrukcja obsługi Torebka z akcesoriami montażowymi Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenia braków należy zaniechać instalacji i skontaktować się...
  • Page 19 NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 INSTALACJA 3. INSTALACJA 3.1 Podłączanie zasilania wideo wideo masa (GND) zasilanie 12V DC +/- 10% - (GND) UWAGA: Kamerę należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować...
  • Page 20 Powyższy opis dotyczy opcjonalnego pilota UTC Novus, model NV-RCUTC-35HD (do nabycia oddzielnie). 4.2.3. Obsługa menu kamery z użyciem funkcji PTZ w rejestratorze AHD Novus Aby móc sterować funkcjami kamery należy w rejestratorze wybrać protokół COAX: w sekcji Urządzenia w menu rejestratora, należy w zakładce PTZ wybrać kanał odpowiadający kamerze, a następnie dla tego kanału wybrać...
  • Page 21 EXIT spowoduje wyjście z menu bez zapisania zmian. W celu wyjścia z podmenu należy wybrać pozycję RETURN i wydać polecenie ENTER. Obsługa menu kamery jest możliwa dla rejestratorów AHD Novus z zaimplementowaną opcją sterowania COAX 4.3. Menu główne kamery Po wybraniu funkcji ENTER na ekranie zostanie wyświetlone poniższe menu:...
  • Page 22 NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA EXPOSURE MODE - wybór trybu pracy automatyki ekspozycji. Dostępne opcje: GLOBE - automatyka ekspozycji określa parametry ekspozycji analizując całe pole widzenia kamery CENTER - automatyka ekspozycji określa parametry ekspozycji analizując środek pola widzenia kamery BLC - funkcja kompensacji jasnego tła pozwalająca uwypuklić...
  • Page 23 NVAHD-2DN5501MV/IR-1 - instrukcja obsługi wersja 1.0 USTAWIENIA CONTRAST - ustawia kontrast obrazu SHARPNESS - ustawia poziom uwydatnienia szczegółów (ostrość) obrazu COLOR GAIN - ustawia poziom nasycenia kolorów DNR - ustawia poziom działania układu redukcji szumów 2DNR IMAGE SIZE - umożliwia zmianę rozdzielczości obrazu. Dostępne opcje: 720p, 1080p Opcja IMAGE SIZE jest nieaktywna, gdy kamera pracuje w trybie analog 960H Przywrócenie domyślnego ustawienia funkcji IMAGE SIZE (z użyciem opcji RESET) następuje...
  • Page 24 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 4.07.2017 TF, MK v1.0...
