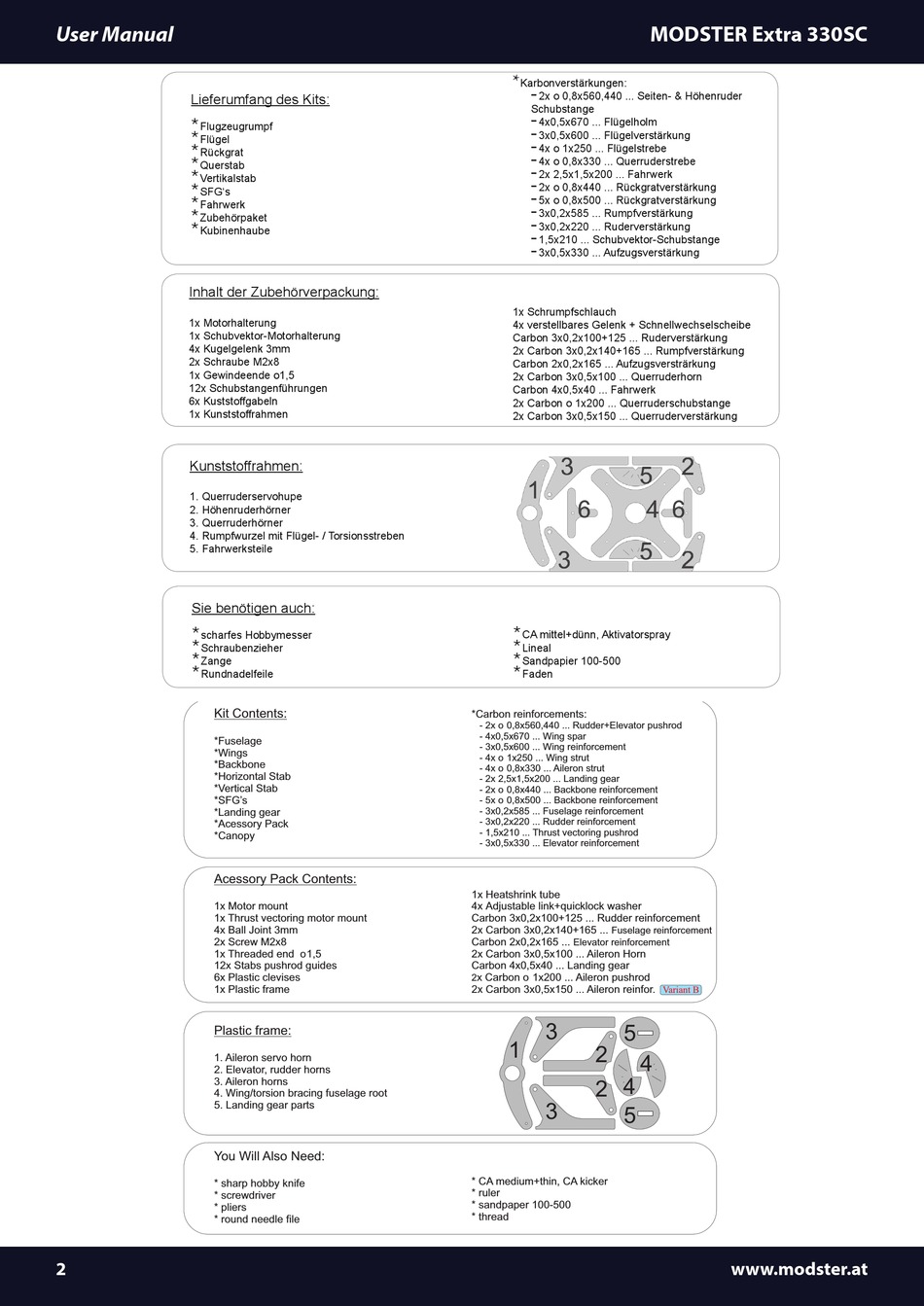

User Manual
Lieferumfang des Kits:
*
Flugzeugrumpf
*
Flügel
*
Rückgrat
*
Querstab
*
Vertikalstab
*
SFG's
*
Fahrwerk
*
Zubehörpaket
*
Kubinenhaube
Inhalt der Zubehörverpackung:
1x Motorhalterung
1x Schubvektor-Motorhalterung
4x Kugelgelenk 3mm
2x Schraube M2x8
1x Gewindeende o1,5
Edge V3 Indoor + Extra 330 Indoor
12x Schubstangenführungen
6x Kuststoffgabeln
1x Kunststoffrahmen
Kunststoffrahmen:
1. Querruderservohupe
2. Höhenruderhörner
3. Querruderhörner
4. Rumpfwurzel mit Flügel- / Torsionsstreben
5. Fahrwerksteile
Sie benötigen auch:
*
scharfes Hobbymesser
*
Schraubenzieher
*
Zange
* 840 mm
Rundnadelfeile
Kit Contents:
*Fuselage
*Wings
*Backbone
*Horizontal Stab
*Vertical Stab
*SFG's
*Landing gear
* Acessory Pack
*Canopy
Acessory Pack
1x Motor mount
1x Thrust vectoring motor mount
4x Ball Joint 3mm
2x Screw M2x8
1x Threaded end
12x Stabs pushrod guides
6x lastic clevises P
1x Plastic frame
Plastic frame:
1. Aileron servo horn
2. Elevator, rudder horns
3. Aileron horns
4. Wing/torsion bracing fuselage root
5. Landing gear parts
You Will Also Need:
* sharp hobby knife
* screwdriver
* pliers
* round needle file
2
Li-pol 2s
900 mm 150g
300mAh
Contents:
o 1,5
*
Karbonverstärkungen:
-
2x o 0,8x560,440 ... Seiten- & Höhenruder
Schubstange
-
4x0,5x670 ... Flügelholm
-
3x0,5x600 ... Flügelverstärkung
-
4x o 1x250 ... Flügelstrebe
-
4x o 0,8x330 ... Querruderstrebe
-
2x 2,5x1,5x200 ... Fahrwerk
-
2x o 0,8x440 ... Rückgratverstärkung
-
5x o 0,8x500 ... Rückgratverstärkung
-
3x0,2x585 ... Rumpfverstärkung
-
3x0,2x220 ... Ruderverstärkung
-
1,5x210 ... Schubvektor-Schubstange
-
3x0,5x330 ... Aufzugsverstärkung
1x Schrumpfschlauch
4x verstellbares Gelenk + Schnellwechselscheibe
Carbon 3x0,2x100+125 ... Ruderverstärkung
2x Carbon 3x0,2x140+165 ... Rumpfverstärkung
Carbon 2x0,2x165 ... Aufzugsversträrkung
2x Carbon 3x0,5x100 ... Querruderhorn
Carbon 4x0,5x40 ... Fahrwerk
2x Carbon o 1x200 ... Querruderschubstange
2x Carbon 3x0,5x150 ... Querruderverstärkung
*
CA mittel+dünn, Aktivatorspray
*
Lineal
*
Sandpapier 100-500
*
Faden
*Carbon reinforcements:
- 2x o 0,8x560,440 ... Rudder+Elevator pushrod
- 4x0,5x670 ... Wing spar
- 3x0,5x600 ... Wing reinforcement
o
- 4x 1x250 ... Wing strut
o
- 4x 0,8x330 ... Aileron strut
- 2x 2,5x1,5x200 ... Landing gear
- 2x o 0,8x440 ... Backbone reinforcement
- 5x o 0,8x500 ... Backbone reinforcement
- 3x0,2x585 ... Fuselage reinforcement
- 3x0,2x220 ... Rudder reinforcement
- 1,5x210 ... Thrust vectoring pushrod
- 3x0,5x330 ... Elevator reinforcement
1x eatshrink tube H
4x djustable link+quicklock washer A
Carbon 3x0,2x100+125 ... Rudder reinforcement
2x Carbon 3x0,2x140+165 ...
Fuselage reinforcement
Carbon 2x0,2x165 ...
Elevator reinforcement
2x Carbon 3x0,5x100 ... Aileron Horn
Carbon 4x0,5x40 ... Landing gear
x Carbon o 1x200 ... Aileron pushrod
2
2x Carbon 3x0,5x150 ... Aileron reinfor.
3
5
1
2
4
4
2
3
5
* CA medium+thin, CA kicker
* ruler
* sandpaper 100-500
* thread
MODSTER Extra 330SC
Variant B
