Summary of Contents for EUROM THG12000

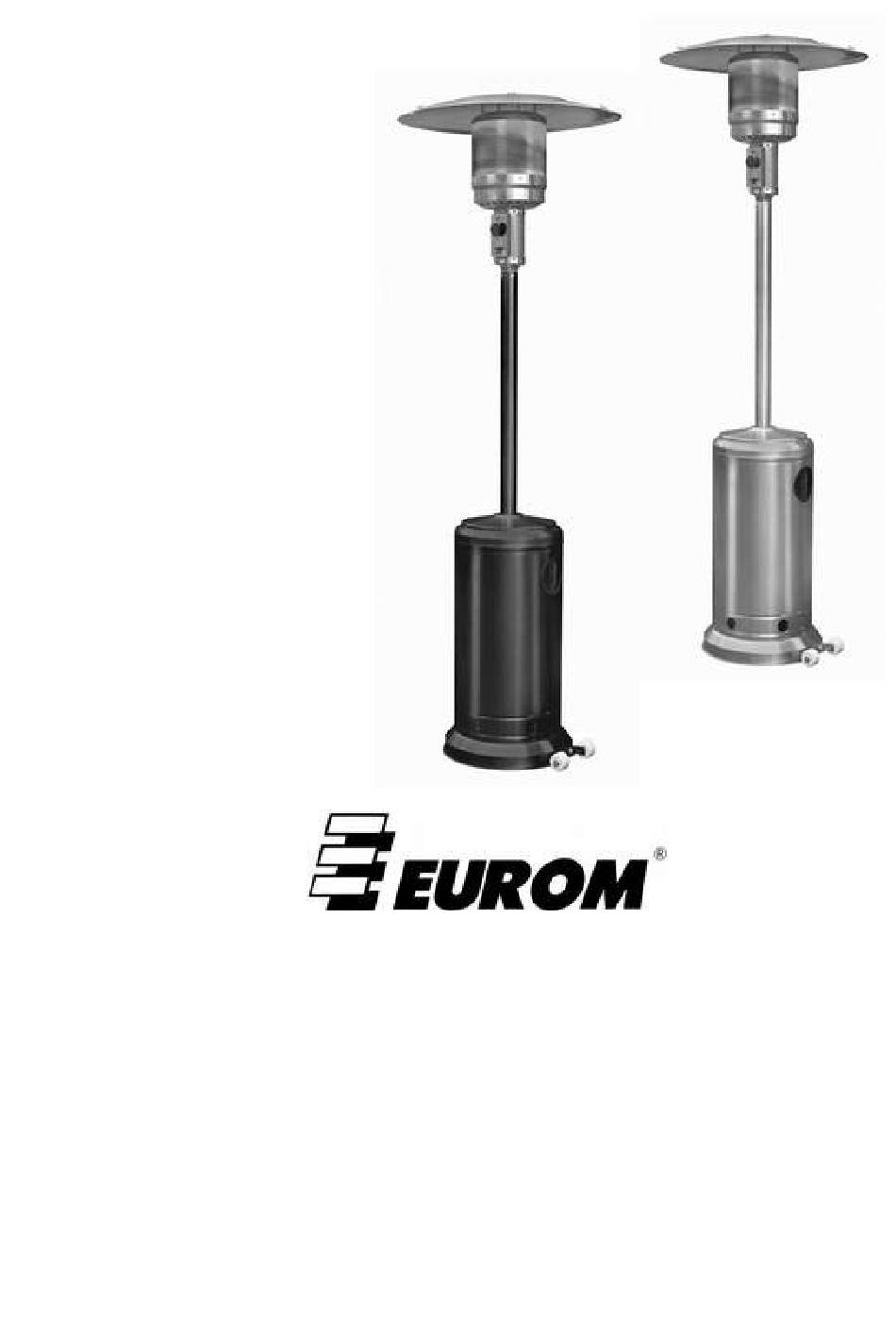

- Page 1 - 1 - Instructieboekje Bedienungsanleitung Instruction leaflet Livret d'instructions THG12000(RVS) - terrasstraler op gas THG12000 (Edelstahl) - Gas-Terrassenheizstrahler THG12000 (Stainless steel) - Gas-powered patio heater THG12000(INOX) - parasol chauffant à gaz...
-
Page 2: Belangrijke Veiligheidsvoorschriften
- 2 - DANK Hartelijk dank dat u voor een EUROM terrasverwarmer hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw terrasstraler te halen is het belangrijk dat u dit instructieboekje vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. - Page 3 - 3 - Bedieningspaneel, brander en de luchtcirculatiegang moeten regelmatig worden gereinigd. Zorg er wel voor alle voor de reiniging verwijderde (beveiliging) onderdelen terug te plaatsen! Verf vlammenscherm, besturingspaneel of reflectorkap niet. Zorg ervoor dat gasdrukregelaar en slang zich te allen tijde op een zodanige plaats bevinden dat er geen toevallige schade aan kan worden toegebracht en niemand erover kan struikelen.
-
Page 4: Montage
- 4 - EIGENSCHAPPEN en SPECIFICATIES Verplaatsbare terras/tuinverwarmer met gasflescontainer Alleen geschikt voor gebruik buitenshuis Warmteafgifte via reflecterende kap Aansluitingen op gastoevoer voorzien van wartelmoeren Gasflescontainer, standaard, bedieningspaneel, brander en vlammenscherm van powdercoating plaatstaal Reflectorkap van aluminium Specificaties: Max. - Page 5 - 5 - Stap 3 Plaats de gasflescontainer over het frame G = gasflescontainer Stap 4 Draai de drie pennen (met een sluitring ertussen) met de ene kant vast in de bovenkap van het vlammenscherm Controleer of de rubberen gasslang stevig aan de onderkant van de brander gemonteerd is en laat de slang in de standaard zakken.
- Page 6 - 6 - Stap 6 Bevestig (indien gewenst) de transportwielen met de beide bouten, de vier ringen en de twee moeren op de basis van de terrasstraler. Til de gasflescontainer op en laat deze rusten op het frame. Sluit de drukregelaar aan op de gasfles en draai de sluiting stevig aan met een verstelbare schroefsleutel (zie: aansluiten en verwisselen gasfles).
- Page 7 - 7 - Voer de controle uit met een volle gasfles. Zet de bedieningsknop in de UIT (OFF) stand. Maak een zeepoplossing van één deel vloeibare zeep en één deel water. Breng de zeepoplossing op het hele systeem, in het bijzonder op de verbindingen, aan met een spuitfles, borstel of doek.
-
Page 8: Reiniging En Onderhoud
- 8 - HET UITZETTEN VAN DE TERRASSTRALER Draai de bedieningsknop naar de PILOT-stand. Duw de bedieningsknop in en draai hem op de UIT (OFF)-stand Draai het ventiel op de gasfles helemaal dicht. AANSLUITEN EN VERWISSELEN GASFLES Voor het verwisselen van de gasfles hebt u een verstelbare schroefsleutel nodig. -
Page 9: Ce-Verklaring
EUROM type THG12000 (op gas) & THG12000RVS (op gas) vermogen 12.0 kW voldoet aan de Europese richtlijn 2009/142EEC voor apparaten met gasvormige brandstoffen en in overeenstemming is met de volgende eisen:... -
Page 10: General Safety Guidelines
- 18 - THANKS Many thanks for selecting a EUROM patio heater. You have made a very good choice! We hope that you will be completely satisfied with the product. In order to get the very best from your patio heater, it is important that you read and make sure you understand this instruction leaflet thoroughly and completely before use. -
Page 11: Components And Assembly
- 19 - Keep flammable materials out of the vicinity of the heater. The patio heater can produce intense heat. Never expose people (particularly children or the elderly) to the direct heat of the patio heater. Be careful to avoid burns or clothing damage! ... -
Page 12: Features And Specifications
- 20 - FEATURES and SPECIFICATIONS Portable patio/garden heater with gas bottle container Only suitable for outdoor use Heat issued via reflective cap Connection to gas supply equipped with swivel nuts Gas bottle container, stand, operation panel, burner and flame screen made of powder-coated plate steel. - Page 13 - 21 - Step 3 Place the gas bottle container over the frame. G = gas bottle container Step 4 Screw the headless screws (with the washer in between) with the other side held fast into the upper cap of the flame screen. Check if the rubber gas hose is firmly mounted to the underside of the burner and allow this to drop into the stand.
-
Page 14: Location And Installation
- 22 - Step 6 If required mount the two castors to the base of the patio heater using both bolts, the four washers and the two nuts. Tilt the gas bottle container and allow it to rest on the frame. - Page 15 - 23 - Set the control button to OFF. Make a soapy solution using one part liquid soap to one part water. Apply the soap solution to the whole system, particularly the connections, using a spray bottle, brush or cloth.
-
Page 16: Cleaning And Maintenance
- 24 - TURNING THE PATIO HEATER OFF Turn the control button to PILOT setting. Press the control button in and turn to OFF. Close the regulator on the gas bottle completely. Connecting and exchanging gas cylinder You need an adjustable spanner to exchange the gas cylinder. -
Page 17: Problems And Solutions
EUROM type THG12000 (gas) & THG12000RVS (gas) power 12.0 kW fulfils the European directive 2009/142EEC for devices with gaseous fuels and corresponds to the following requirements: BSEN 14543:2005+A1:2007 Genemuiden, 15-04-2014 W.J. - Page 18 - 34 -...
- Page 19 - 35 -...
- Page 20 - 36 -...
