Goobay 77528 User Manual

DE
Betriebsanleitung

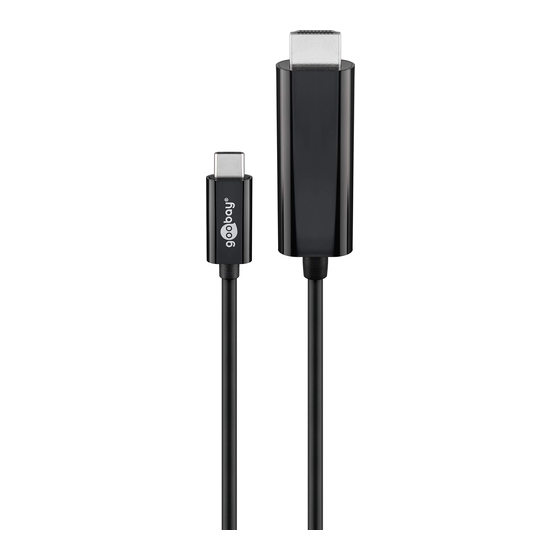

USB 3.1 Type-C™ Adapterkabel
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch
lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Technische Daten aller zu verwendenden Geräte vergleichen
um Kompatibilität sicher zu stellen.
• Defekte Produkte nicht selbst reparieren, sondern an den
Händler oder Hersteller wenden.
• Produkt und Zubehör nicht modifizieren oder demontieren.
• Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen-
einstrahlung sowie Vibrationen und mechanischen Druck
vermeiden.
• Im eingesteckten Zustand nicht drehen, biegen oder anders
mechanisch belasten.
• Nur im Trockenen verwenden.
• Verletzungsgefahr durch Stolpern und Sturz
• Massekurzschluss - Am Produkt angeschlossene Geräte
NICHT über andere Schnittstellen gleichzeitig am Fahrzeug
anschließen.
1.2 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
• einfaches Hinzufügen eines externen Ausgabegerätes durch
Plug and Play
• USB-C™-Stecker beidseitig verwendbar
77528: • zur Übertragung von UHD-Videosignalen vom Mac/PC auf
einen Fernseher, Monitor oder Beamer,
• HDCP 2.2 konform zum Schutz von HD-Inhalten,
• unterstützt Ultra HD bis 4K*2K@60 Hz
79295: • DisplayPort-Steckerverriegelung verhindert Wackelkontakte
• unterstützt 4K*2K@60 Hz
79293: • zur Übertragung von Videosignalen vom Mac/PC auf einen
Monitor, Fernseher oder Beamer mit VGA Eingang,
• vergoldete Kontakte für minimale Übertragungswiderstände,
• ermöglicht Videoauflösungen bis zu 1920 x 1080p
2.2 Technische Daten
Artikelnummer 77528
USB-C™-Stecker,
Anschlüsse
HDMI™-Stecker
Kabellänge
Kabeltyp
Datenformate Audio, Video
Kopierschutz HDCP 2.2
USB-C™ Gen. 2
Geräte:
max. 4K*2K@60 Hz
Videoauflösung USB-C™ Gen. 1
Geräte:
4K*2K@30 Hz
Gewicht 68 g
Tab. 1: Technische Daten
2.3 Lieferumfang
Adapterkabel, Betriebsanleitung
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen
Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten
dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und
Schäden an Personen und Sachen führen.
4 Anschluss
Stolpergefahr
• Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
1. Verbinden Sie Ihr HDMI™-, VGA- oder DisplayPort-Ausga-
begerät mit Ihrem USB-C™-Gerät.
2. Stimmen Sie gegebenenfalls die Auflösung von Quell- und
Ausgabegerät aufeinander ab.
Bei Verwendung von USB-C
dellen 77528 und 79295 eine maximale Video-Auflösung von 4K*2K@
60 Hz, bei Generation 1 Geräten 4K*2K@30 Hz maximal möglich.
REV2017-03-23
V1.0
79293 79295
USB-C™-Stecker, USB-C™-Stecker,
VGA-Stecker DP-Stecker
1,8 m 1,2 m
Rundkabel
Video Audio, Video
-
USB-C™ Gen. 2
Geräte:
4K*2K@60 Hz
1920 x 1080p
USB-C™ Gen. 1
Geräte:
4K*2K@30 Hz
77 g 47 g
Generation 2 Geräten, ist bei den Mo
TM
5 Wartung, Pflege, Lagerung und Transport
Die Produkte sind wartungsfrei.
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen
verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Originalverpackung für den Transport aufheben und verwenden.
6
Haftungshinweis
Druckfehler und Änderungen an Produkt, Verpackung oder Produktdoku-
mentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können
Sie in aktueller Form unter den genannten Kontaktdaten
anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische
und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Ver-
kaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurück-
zugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmun-
gen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
