DE Betriebsanleitung
USB-C™ auf HDMI™ Adapter
1 Sicherheitshinweise
• Lesen Sie die Betriebsanleitung vollständig und sorgfältig vor
Gebrauch.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Bewahren Sie die Betriebsanleitung auf.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss gegen unbeabsichtigte Weiterbenutzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-
digungen, Störungen und anderen nicht durch die Begleitdoku-
mentation behebbaren Problemen, an den Händler oder Hersteller.
• Installieren Sie das Produkt und die daran befestigten Geräte so,
dass keine Personen oder Sachen z. B. durch Herabstürzen, Stol-
pern o. ä. verletzt oder beschädigt werden können.
Nicht für Kinder geeignet. Das Produkt ist kein Spielzeug!
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe
und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen
und mechanischen Druck.
Hitzestau:
• Decken Sie das Produkt nicht ab.
• Halten Sie um das gesamte System ausreichend Freiraum, um
eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-
gungen zu vermeiden.
2 Beschreibung und Funktion

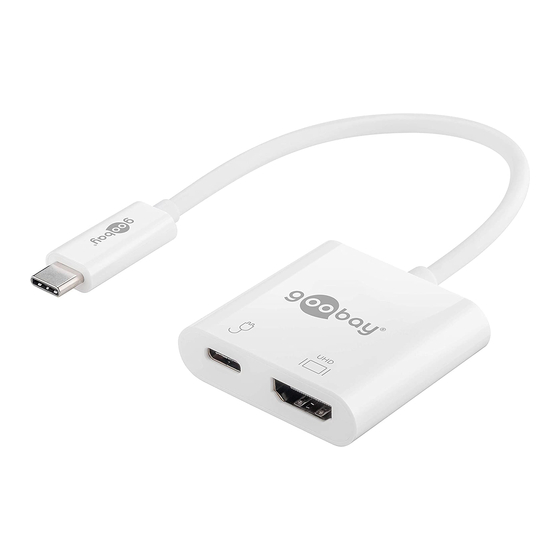

2.1 USB-C™ auf HDMI™ Adapter
Der USB-C™ auf HDMI™ Adapter erweitert ein USB-C™-Gerät um
einen HDMI™-Anschluss.
• spiegelt Signale von USB-C™-Geräten auf HDMI™-Geräte
• USB-C™ Buchse zum superschnellen Laden mit Power Delivery
(PD) bis zu 60 W
• geeignet für das MacBook und MacBook Pro sowie weitere Geräte
mit USB-C™-Anschluss
2.2 Lieferumfang
USB-C™ auf HDMI™ Adapter, Betriebsanleitung
2.3 Bedienelemente
1 USB-C™-Stecker
3
USB-C™-Buchse mit PD
2.4 Technische Daten
Artikelnummer
Eingang
Ausgänge
Max. Leistung
USB-C™-Buchse mit PD
Auflösung HDMI™
Betriebstemperatur
Betriebsluftfeuchtigkeit
Lagertemperatur
Luftfeuchtigkeit bei Lagerung
Gewicht (g)
Maße (mm)
Kabellänge (cm)
3 Bestimmungsgemäßer Gebrauch
Eine andere als in Kapitel „Beschreibung und Funktion" bzw. in den
„Sicherheitshinweisen" beschriebene Verwendung ist nicht gestattet.
Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das
Nichtbeachten und Nichteinhalten dieser Bestimmungen und der
Sicherheitshinweise kann zu schweren Unfällen, Personen- und
Sachschäden führen.
REV2020-09-04
V1.0 aw
Änderungen vorbehalten.
2 HDMI™-Buchse
51775 / 62110
USB-C™ Stecker
USB-C™-Buchse mit PD
HDMI™-Buchse
60 W @ 20 V / 3,0 A
4k x 2k @ 60 Hz
0 - +45 °C
10-85 % RH
-10 - +70 °C
5-90 % RH
21
42 x 40 x 12
14,5
4 Vorbereitung
• Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
• Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
5 Anschluss und Bedienung
• Schließen Sie Ihre Geräte über passende Adapter- bzw.
Verbindungskabel an die Anschlüsse des USB-C™ auf HDMI™
Adapters an.
Der Computer wird aufgeladen und gleichzeitig der USB-C™ auf HDMI™
Adapter unterstützt.
Die Datenübertragung an der HDMI™-Buchse ist nur in eine Richtung
möglich. Die HDMI™-Buchse ist für HDMI™-Empfangsgeräte konzipiert.
Laden angeschlossener Geräte ist nur an der USB-C™-Buchse möglich.
Vor, während und nach dem Betrieb sind keine Bedienelemente zu
bedienen.
Vor oder während des Betriebs ist keine Softwareinstallation nötig.
Ab- und Wiedereinstecken der Geräte kann bei Fehlern zur Behebung
dienen.
Trennen Sie nicht die Stromversorgung während der Datenübertragung,
um mögliche Datenverluste zu vermeiden.
6 Wartung, Pflege, Lagerung und Transport
Das Produkt ist wartungsfrei.
ACHTUNG! Sachschäden
• Verwenden Sie nur ein trockenes und weiches Tuch zum
Reinigen.
• Verwenden Sie keine Reinigungsmittel und Chemikalien.
• Lagern Sie das Produkt kühl und trocken.
• Lagern Sie das Produkt bei längerem Nichtgebrauch für
Kinder unzugänglich und in trockener und staubgeschützter
Umgebung.
• Heben Sie die Originalverpackung für den Transport auf.
7 Entsorgungshinweise
7.1 Produkt
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachge-
mäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektri-
sche und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die
Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos
zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol
auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese
Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung
von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE Nr.: 82898622
7.2 Verpackung
Verpackungen können kostenlos in den entsprechenden Sammelstellen
entsorgt werden - Papier in der Papiertonne, Kunststoffe im gelben Sack
und Glas im Altglas-Container.
DE4535302615620
8 EU-Konformitätserklärung
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
9 Verwendete Symbole
Gleichspannung
Nur zur Verwendung im Innenbereich
Recycling
- 1 -
51775 / 62110
, eine registrierte Handelsmarke der
®
IEC 60417- 5031
IEC 60417- 5957
ISO 7001 - PI PF 066
Goobay
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
®
