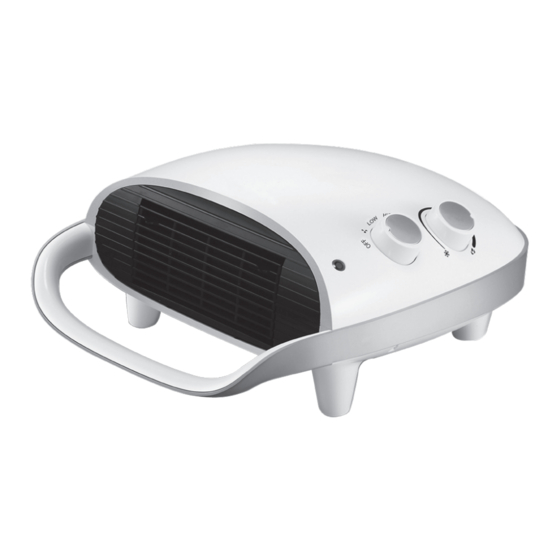

trend | HB 120
Bedienungsanleitung
Heizlüfter
de - DE

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Trend HB 120 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fakir Trend HB 120

Summary of Contents for Fakir Trend HB 120

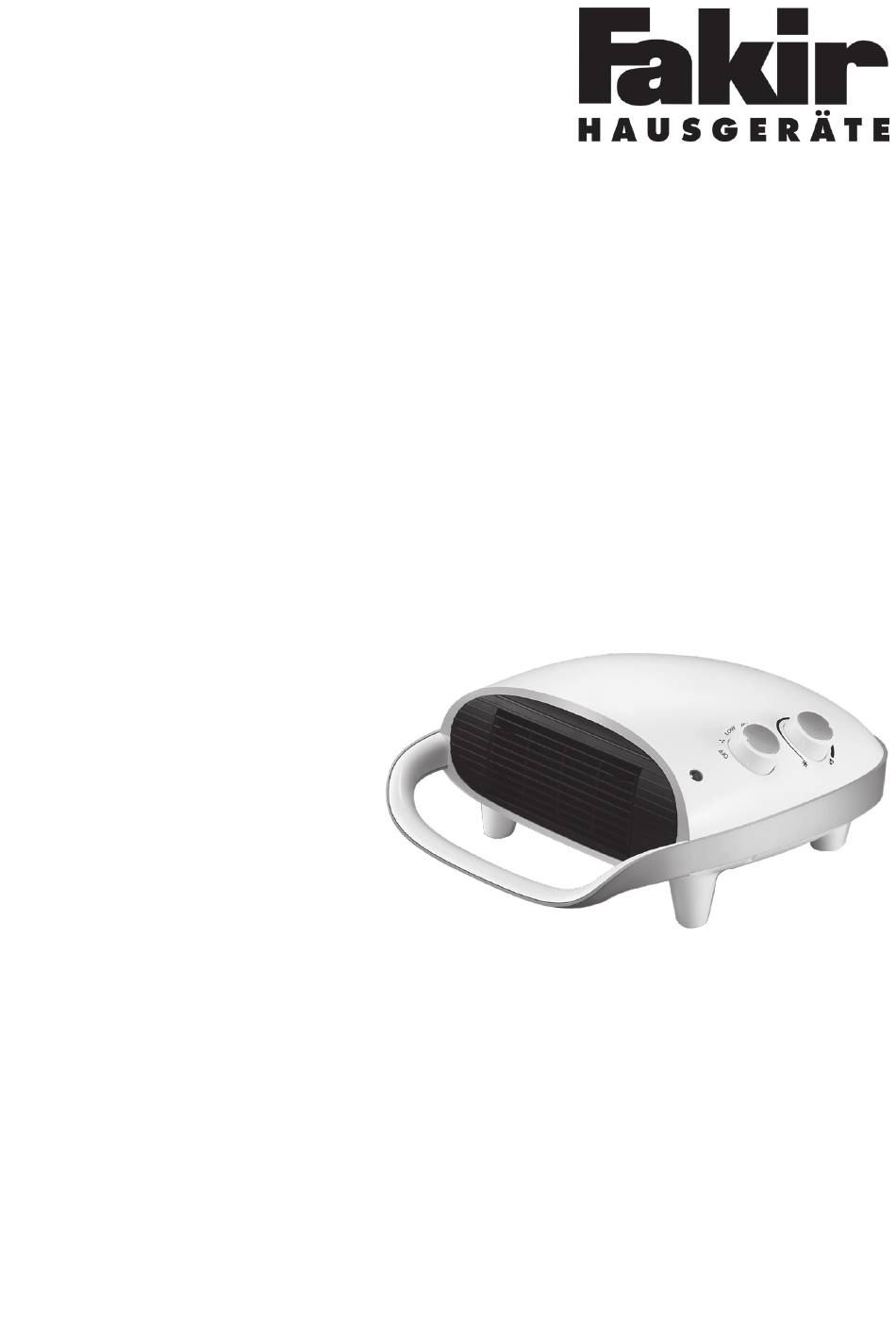

  • Page 1 trend | HB 120 Bedienungsanleitung Heizlüfter de - DE...

  • Page 2: Table Of Contents

    Allgemeines Inhaltsverzeichnis Allgemeines Informationen zur Bedienungsanleitung ..........Haftung ....................Hinweise in der Bedienungsanleitung ............ Sicherheit CE-Konformitätserklärung ............... 4 Bestimmungsgemäße Verwendung ............4 Bestimmungswidrige Verwendung ............4 WARNUNG! Kinder ................. 5 Achtung! Elektrischer Strom ..............8 Im Gefahrenfall ..................9 Versand ....................9 Bei einem Defekt ..................

  • Page 3: Allgemeines

    Allgemeines Informationen zur Vielen dank, Bedienungsanleitung dass Sie sich für den Fakir Heizlüfter trend | HB 120 entschieden haben. Das Gerät wurde entwickelt und hergestellt, um Ihnen viele Jahre einen störungsfreien Betrieb zu gewährleisten. Diese Bedienungsanleitung soll Ihnen den sicheren und bestmöglichen Umgang mit dem Gerät ermögli-...

  • Page 4: Sicherheit

    2014/35/EU “Niederspannungsrichtlinie”, 2001/95/EG „Allgemeine Produktsicherheitsrichtlinie“, 2011/65/EU „RoHS-Richtlinie” und 2009/125/EG „Ökodesign-Richtlinie“. Das Gerät trägt auf dem Typenschild die CE-Kennzeichnung. Fakir behält sich Konstruktions-und Ausstattungs- änderungen vor. Der Heizlüfter darf nur im Haushalt oder kleineren Bestimmungsgemäße Verwendung Büroräumen eingesetzt werden. Das Gerät ist für eine gewerbliche Nutzung nicht geeignet.

  • Page 5: Warnung! Kinder

    Sicherheit WARNUNG! Kinder • Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
  • Page 6 Sicherheit • Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.
  • Page 7 Sicherheit WARNUNG! Überhitzungs- und Brandgefahr! • Das Gerät darf nicht in Garagen oder feuergefährdeten Räumen wie Stall- ungen, Holzschuppen usw. installiert und betrieben werden. Dies gilt auch für Räume, in denen sich leicht entzündliche Dämpfe oder Staub bilden können. • In dem zur Beheizung vorgesehenen Raum dürfen keine leicht entzündlichen Stoffe (z.B.

  • Page 8: Achtung! Elektrischer Strom

    Sicherheit Achtung! Elektrischer Strom • Eine falsche Spannung kann das Gerät zerstören. Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene Spannung mit der Spannung in Ihrem Haushalt übereinstimmt. • Die Steckdose muss über einen 16 A-Sicherungsautomaten abgesichert sein. •...

  • Page 9: Im Gefahrenfall

    Angaben finden Sie auf dem Typenschild des Gerätes. WARNUNG! Reparaturen und Wartungen dürfen nur von Fachkräf- ten (z.B. Fakir Kundendienst) durchgeführt werden. Dabei dürfen nur Original Fakir Ersatzteile eingesetzt werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine Gefahr für den Benutzer dar.

  • Page 10: Überblick

    Überblick A Thermostat E Lufteinlass B Funktionswahlschalter F Wandhalterung C Betriebsanzeige D Luftauslass Modell trend | HB120 Technische Daten Artikel-Nr. 63 21 006 Netzanschluss 220 - 240 V / 50 Hz Leistungsaufnahme 1200 / 2000 W Schutzklasse Schutzart IPX3 Maße H x B x T 0,14 x 0,28 x 0,35 m Netzkabel ca.

  • Page 11: Montage

    Montage Auspacken Packen Sie das Gerät aus und überprüfen sie den Inhalt der Verpackung auf Vollständigkeit (siehe Lieferumfang). Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler. Hinweis! Bewahren Sie die Verpackung zur Aufbewahrung und für spätere Transporte auf (z.B. für Umzüge, Service). Warnung! Verwenden Sie niemals ein defektes Gerät.

  • Page 12: Aufstellung Des Gerätes

    Montage Aufstellung des Gerä- Warnung! Achten Sie darauf, dass das Gerät auf einer ebenen, stabilen und trockenen Fläche steht. • Die Steckdose muss über einen 16 A-Sicherungs- automaten abgesichert sein. • Verwenden Sie nur Verlängerungsleitungen, die für die Leistung ausgelegt sind. •...

  • Page 13: Wandmontage

    Montage Wandmontage 1. Bohren Sie zwei Löcher waagerecht mit einem Abstand von 18.5 cm in die Wand. Die Mindest- höhe für die Bohrungen beträgt 180 cm. 2. Stecken Sie nun die Dübel in die Bohrungen. Achten Sie darauf, dass die Dübel vollständig in die Wand eintauchen.

  • Page 14: Bedienung

    Bedienung Thermostat Am Thermostat [A] können Sie die Temperatur stufen- los einstellen. max. Temperatur = nach rechts drehen (im Uhrzeigersinn) min. Temperatur = nach links drehen (entge- gen dem Uhrzeigersinn) Thermostat-Drehknopf bis zum Anschlag nach rechts drehen. Ist die gewünschte Raumtemperatur erreicht, Drehknopf langsam soweit nach links drehen, bis das Gerät ausschaltet.

  • Page 15: Nach Dem Gebrauch

    Nach dem Gebrauch Wartung und Reinigung Warnung! Bevor Sie mit der Wartung und Reinigung beginnen, schalten Sie das Gerät aus und ziehen Sie den Netz- stecker und lassen Sie es auskühlen. Bei eingesteck- tem Netzstecker könnte das Gerät versehentlich ein- geschaltet werden und Verletzungen verursachen.

  • Page 16: Sicherheitssysteme

    Sicherheitssysteme Übertemperaturschutz Der Heizlüfter verfügt über mehrere Sicherheits- systeme, die in den unten beschrieben Fällen automa- tisch zur Abschaltung führen. Er ist mit einer Übertemperatursicherung ausgestattet, die bei einer technischen Störung oder bei unsachge- mäßem Einsatz das Gerät ausschalten. Sollte dies der Fall sein, schalten Sie den Funktionswahlschalter [B] auf “0”, ziehen Sie den Netzstecker aus der Steckdose und beseitigen Sie die Störung bzw.

  • Page 17: Hilfe Bei Störungen

    (Diese Angaben finden Sie auf dem Typenschild des Gerätes.) oder die 7-stellige Ersatzteil-Nummer bereit halten. Achtung! Reparaturen und Wartungen dürfen nur von Fachkräften (z.B. Fakir- Kundendienst) ausgeführt werden. Dabei dürfen nur Original Fakir-Ersatzteile verwendet werden. Nicht fachgerecht reparierte und gewartete Geräte stellen eine...
  • Page 18 Hilfe bei Störungen Fehler Mögliche Ursache Abhilfe Gerät heizt nicht. Stecker ist nicht eingesteckt. Stecker einstecken Gerät ist nicht eingeschaltet. Gerät mit Heizstufen einschalten Steckdose führt keinen Andere Steckdose wählen Strom. Thermostatregler ist zu Höhere Temperatur niedrig eingestellt. einstellen. Keine Heizstufe gewählt. Heizstufe LOW oder HIGH einschalten.

  • Page 19: Entsorgung

    Entsorgung Wenn das Gebrauchsende des Gerätes erreicht ist, insbesondere wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Die Verpackung des Gerätes besteht aus recycling- fähigen Materialien.

  • Page 20: Garantie

    Garantie Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in der EU und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden. 2.

  • Page 21: Notizen

    Notizen...
  • Page 22 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2016 Fakir-Hausgeräte GmbH Änderungen vorbehalten www.fakir.de / www.nilco.de Subject to revision info@fakir.de / verkauf@nilco.de 63 21 994 - 9605 de...
  • Page 23 trend | HB 120 Instructions for use Fan heater en - EN...
  • Page 24 General Table of content General Information about the operating instructions ........... 3 Liability ....................3 Notices in the operating instructions ............3 Safety CE Declaration of Conformity ..............Intended use ................... 4 Unauthorized use ..................4 WARNING! Children! ................ATTENTION! Electric current! ..............8 In case of danger ..................

  • Page 25: General

    Information about the Thank you, operating instructions for choosing a Fakir fan heater trend | HB 120.The fan heater was developed and manufactured to gua- rantee a trouble free operation for many years. These operating instructions are intended to enable the safeand proper handling and operation of the appliance.

  • Page 26: Safety

    2014/35/EC “Low-Voltage-Directive, 2001/95/EC “General product safety”, 2011/65/EC “RoHS-Directive”. 2009/125/EG ”Eco design Directive”. Fakir reserves the right to change design and equip- ment This appliance may only be used for private and com- Intended use mercial purposes in residences and adjoining rooms.

  • Page 27: Warning! Children

    Safety WARNING! Children! • This appliance may be used only by children from the age of 8 years and over, persons with limited physical, sensory or mental capacities or by persons lacking in experience and / or knowledge, if they will be super- vised, or they have been properly instructed with re- gard to safe use of the appliance and they are aware of the possible resulting risks.
  • Page 28 Safety • Children from 3 years onwards and younger than 8 years may switch on and off the appliance only, if they are su- pervised or have been instructed in the safe use of the appliance and the resulting dangers, provided that the appliance is placed in its normal position of use or is installed.
  • Page 29 Safety Warning! Danger of overheating and fire • WARNING of fire hazard! The appliance must not be installed or operated in garages or rooms prone to fire such as stables, wooden sheds, etc. This also applies to rooms where highly flammable vapors or dust can easily form. •...

  • Page 30: Attention! Electric Current

    Safety ATTENTION! Electric current! • Incorrect voltage can destroy the appliance. Operate the appliance only if the voltage specified on the rating plate corresponds to the voltage in your household. • The socket must be protected with a 16 A automatic circuit breaker. •...

  • Page 31: In Case Of Danger

    > see Chapter “Troubleshooting”. Notice! If you were not able to eliminate a problem yourself, please contact an authorized Fakir / nilco service center or a trained technician in your country. Service-Hotline (within Germany) 01805 325474 14 Cent / Minute from the wire-line network of the Deutsche Telekom.

  • Page 32: Overview

    Overview A Thermostat knopp E Air inlet grill B Function selector F mounting holesl C Pilot lamp D Front grill Technical Data Model trend | HB120 Referenc no. 63 21 006 Mains voltage 220 - 240 V / 50 Hz Heating stages 1200 / 2000 W Protection class...

  • Page 33: Assembly

    Assembly Unpacking Unpack the appliance and check the contents for completeness (see „Scope of delivery“). If you detect damage from transport, contact your retail dealer immediately. NOTICE! Keep the packaging for storage and future transports (e.g. for moves, service). WARNING! Never use a defective appliance.

  • Page 34: Minimum Clearance Distances

    Assembly Minimum clearance ATTENTION! distances Make sure that the device is not operated near fur- niture, curtains or other flammable objects. Keep a minimum distance to other objects, walls and ceilings according to the following sketch. These distances are required for a free flow of air. Install the appliance such that the distance to other adjacent objects is at least 50 cm and combustible objects Do not place it in the shaded area.

  • Page 35: Wall Mounting

    Assembly Wall mounting 1. Drill 2 holes into the wall with the horizontal distance of 18.5cm. The heater must be installed at least 1.8m above the floor. 2. Insert the dowels in booth holes. 3. Screw in the screws. The screw head must have a distance to the wall of 7 to 10 mm.

  • Page 36: Operating

    Operating Thermostat The temperature setting is continuously variable with the thermostate [A] control. max. Temperature = rotate right (clockwise) min. Temperature = rotate left (counter clockwise) 1. Plug into the mains socket. Switching on / off 2. Switch on the fan heater at the function selector [A]: Pos.

  • Page 37: After Use

    After use Cleaning and WARNING! maintenance WARNING! Before conducting any maintenance or cleaning, switch off and unplug the appliance. If the mains plug is plugged in, the appliance could acciden- tally be switched on, resulting in injuries. ATTENTION! Clean the appliance only with a dry or slightly moist cloth.

  • Page 38: Security Systems

    Security systems Overheating protection The heater has a security system that in the cases described below will automatically shutdown. Also it is equipped with several overheat safety cut-outs which turns off the appliance in the event of a technical fault or if the heater is not being used properly.

  • Page 39: Troubleshooting

    Our products are subjected to stringent quality controls. If this appliance should nevertheless fail to function properly, this is a matter of regret for us. Before contacting the authorized Fakir service center, check to see if you can eliminate the problem yourself. WARNING! Switch off and unplug the appliance before beginning troubleshooting.
  • Page 40 Troubleshooting Fault Possible cause Solution Device does not Plug is not plugged. Connector plug. heat. Device is not turned on. Switch on the unit with heating stages. The socket does not have Try a different outlet. electricity. Thermostat is set too low. Higher temperature.

  • Page 41: Disposal

    Disposal When the appliance has reached the end of its service life, in particular when malfunctions start occurring render the appliance unserviceable by pulling the mains plug out of the socket and cutting off the mains lead. Dispose of the appliance in accordance with the appli- cable environmental regulations for your country.

  • Page 42: Warranty

    Warranty We provide a warranty for the the appliance subject to the following conditions: 1. The purchaser’s main place of residence is in the EU and the appliance was bought from a dealer located in Germany. 2. We undertake to repair the appliance free of charge, including free shipping if it becomes defective due to a material or assembly error within 24 months (within 12 months if used commercially or used for self-employed professional purposes) and if notification of the defect is given within the warranty period.

  • Page 43: Notes

    Notes...
  • Page 44 D-71665 Vaihingen / Enz Postfach 1480 D-71657 Vaihingen / Enz Tel.: +49 7042 / 912-0 Fax: +49 7042 / 912-360 © 2016 Fakir-Hausgeräte GmbH Änderungen vorbehalten www.fakir.de / www.nilco.de Subject to revision info@fakir.de / verkauf@nilco.de 63 21 994 - 9605 en...
