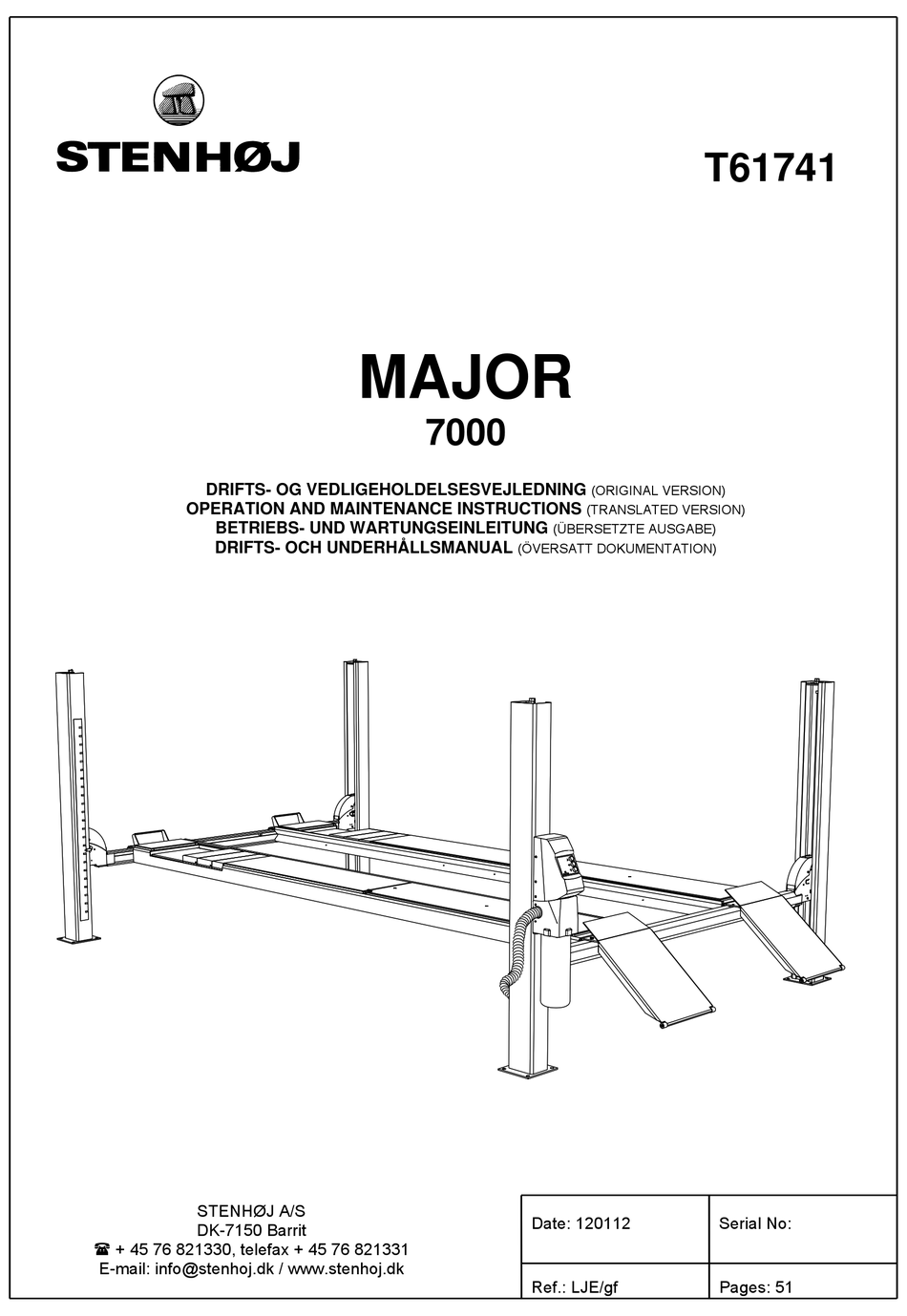

DRIFTS- OG VEDLIGEHOLDELSESVEJLEDNING
OPERATION AND MAINTENANCE INSTRUCTIONS
BETRIEBS- UND WARTUNGSEINLEITUNG
DRIFTS- OCH UNDERHÅLLSMANUAL
STENHØJ A/S
DK-7150 Barrit
 + 45 76 821330, telefax + 45 76 821331
E-mail: info@stenhoj.dk / www.stenhoj.dk
MAJOR
7000
(ÖVERSATT DOKUMENTATION)
(ORIGINAL VERSION)
(TRANSLATED VERSION)
(ÜBERSETZTE AUSGABE)
Date: 120112
Ref.: LJE/gf
T61741
Serial No:
Pages: 51
