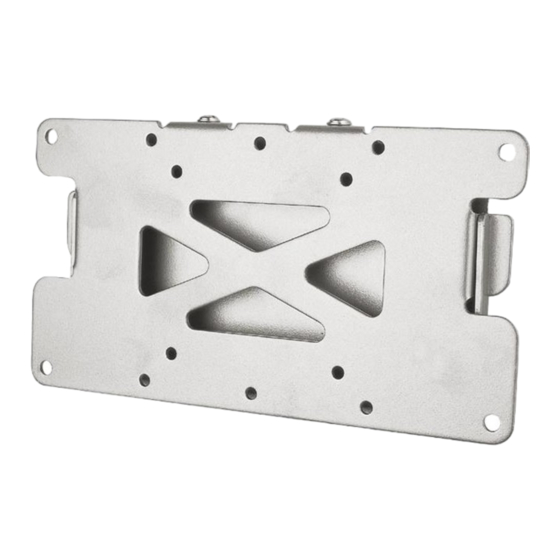

LCD WALL MOUNT
For Model:
SHO 1027
Universal Mounting Instructions
1-EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHO 1027 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stell SHO 1027

Summary of Contents for Stell SHO 1027

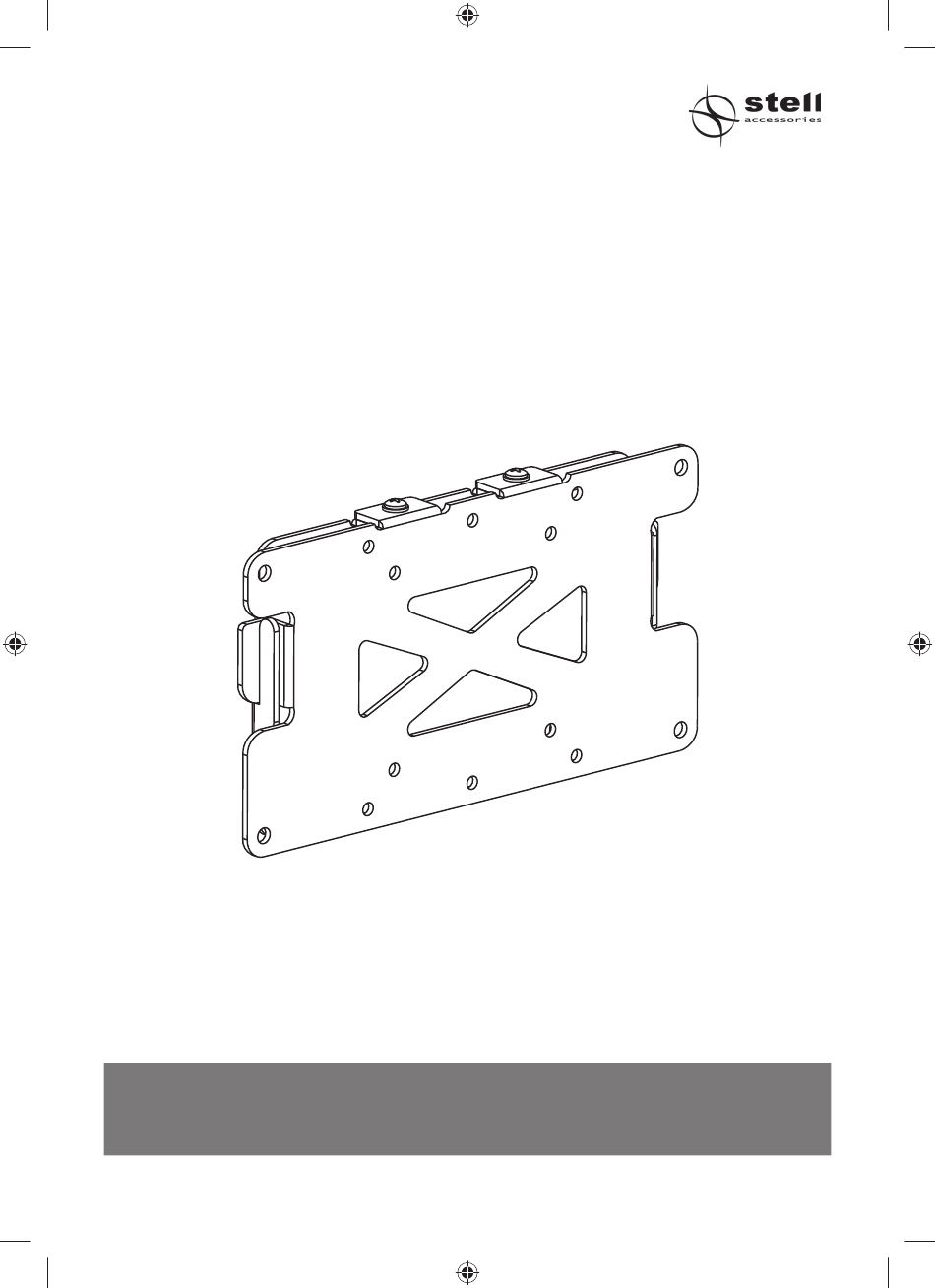

  • Page 1 LCD WALL MOUNT For Model: SHO 1027 Universal Mounting Instructions 1-EN...

  • Page 2: Installation Instruction

    Installation Instruction UNPACKING INSTRUCTIONS • Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. • Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. •...

  • Page 3: Instructions And Information Regarding The Disposal Of Used Packaging Materials

    • Never install or service this product if it shows signs of damage. If you are unsure, contact your supplier. Stell takes no responsibility for the faulty installation of this product. • The product must be placed in such a way that the power socket is accessible after installation.
  • Page 4 Supplied Parts List (1) Monitor Bracket – a (1) Wall plate – b (2) M5 × 15 Bolt – c (4) M4 × 12 Bolt – d (4) M4 × 30 Bolt – e (8) M4 Washer – f (4) M4 Space – g (4) Lag Bolt Washer –...
  • Page 5 Step 1 Mounting the Wall Plate to the Wall Brick Mount 50mm 40mm Wood Mount 50mm 3.8mm 5-EN...
  • Page 6 Step 2 Mounting the Monitor Bracket to a TV For Flat Back TV For Curved Back TV Step 3 Attaching TV to Wall Plate and put safety screws Thanks for choosing our products, enjoy the using. 6-EN...
  • Page 7 NÁSTĚNNÝ DRŽÁK NA LCD Pro model: SHO 1027 Obecné pokyny pro montáž 1-CZ...

  • Page 8: Důležité Bezpečnostní Informace

    Instalační pokyny POKYNY PRO ROZBALENÍ • Opatrně otevřete krabici, vyjměte obsah a položte ho na kartón nebo jiný chráněný povrch, abyste zařízení nepoškodili. • Zkontrolujte obsah balení podle seznamu dílů na následující straně a ujistěte se, že jsou všechny díly v pořádku. Poškozené nebo vadné díly nepoužívejte. •...

  • Page 9: Pokyny A Informace O Nakládání S Použitým Obalem

    Nedemontujte ani neopravujte zařízení sami. • Nikdy neinstalujte, nebo neobsluhujte toto zařízení, které jeví známky poškození. Pokud si nejste jistí, kontaktujte Vašeho dodavatele. Firma Stell není odpovědná za chybnou montáž tohoto zařízení. • Zařízení musí být umístěno tak, aby byla síťová zástrčka po instalaci přístupná.
  • Page 10 Seznam dodaných částí (1) Konzola pro monitor – a (1) Deska na stěnu – b (2) Šroub M5 × 15 – c (4) Šroub M4 × 12 – d (4) Šroub M4 × 30 – e (8) Podložka M4 – f (4) Rozpěrka M4 –...
  • Page 11 1. krok Montáž nástěnné desky na stěnu Montáž na cihlovou zeď 50mm 40mm Montáž na dřevěný rám 50mm 3.8mm 5-CZ...
  • Page 12 2. krok Montáž konzole na televizor Televizory s plochou zadní částí Televizor s oblou zadní částí Připevněte k nástěnné desce a vložte bezpečnostní 3. krok šrouby Děkujeme, že jste si vybrali naše produkty. Ať vám dobře slouží! 6-CZ...
  • Page 13 NÁSTENNÝ DRŽIAK NA LCD Pre model: SHO 1027 Všeobecné pokyny pre montáž 1-SK...

  • Page 14: Dôležité Bezpečnostné Informácie

    Inštalačné pokyny POKYNY PRE ROZBALENIE • Opatrne otvorte škatuľu, vyberte obsah a položte ho na kartón alebo iný chránený povrch, aby ste zariadenie nepoškodili. • Skontrolujte obsah balenia podľa zoznamu dielov na nasledujúcej strane a uistite sa, že sú všetky diely v poriadku. Poškodené alebo chybné diely nepoužívajte. •...

  • Page 15: Pokyny A Informácie O Zaobchádzaní S Použitým Obalom

    • Nikdy neinštalujte, alebo neobsluhujte toto zariadenie, ktoré javí známky poškodenia. Ak nemáte • istotu, kontaktujte vášho dodávateľa. Firma Stell nie je zodpovedná za chybnú montáž tohto zariadenia. • Zariadenie musí byť umiestnené tak, aby bola sieťová zástrčka po inštalácii prístupná.
  • Page 16 Zoznam dodaných častí (1) Doska na monitor – a (1) Nástenná doska – b (2) Skrutka M5 × 15 – c (4) Skrutka M4 × 12 – d (4) Skrutka M4 × 30 – e (8) Podložka M4 – f (4) Dištančná...
  • Page 17 1. krok Montáž nástenné dosky na stenu Montáž na tehlovú stenu 50mm 40mm Montáž na drevený rám 50mm 3.8mm 5-SK...
  • Page 18 2. krok Montáž konzol na televízor Televízory s plochou zadnou časťou Televízory s oblou zadnou časťou Upevňovanie TV k nástennej doske a nasadenie 3. krok bezpečnostných skrutiek Ďakujeme, že ste si vybrali naše produkty. Nech vám dobre slúžia! 6-SK...
  • Page 19 FALI LCD TARTÓ Ezen modellhez: SHO 1027 Általános szerelési utasítások 1-HU...

  • Page 20: Szerelési Útmutató

    Szerelési útmutató ÚTMUTATÓ A KICSOMAGOLÁSHOZ • Óvatosan nyissa ki a dobozt, vegye ki a tartalmát, tegye keménypapírra vagy más olyan felületre, ahol sérülés ellen védve van. • Ellenőrizze a csomagolás tartalmát a részek listája szerint a következő oldalon és győződjön meg, hogy minden rész rendben van. Sérült vagy hibás alkatrészeket ne használjon fel.
  • Page 21 • Soha se telepítsen és ne használjon olyan berendezést, amin látható sérülés van. Ha bizonytalan, lépjen kapcsolatba a szállítójával. A Stell cég nem felelős ezen berendezés hibás telepítéséért. • A berendezést úgy kell elhelyezni, hogy a telepítés után elérhető legyen a hálózati aljzat.
  • Page 22 Alkatrészlista (1) Monitor szerelvény – a (1) Fali lemez – b (2) M5 × 15 csavar – c (4) M4 × 12 csavar – d (4) M4 × 30 csavar – e (8) M4 alátét – f (4) M4 távtartó alátét – g (4) Kötőcsavar alátét –...
  • Page 23 1. lépés A fali deszka falra szerelése Tégla szerelvény 50mm 40mm Gerenda szerelvény 50mm 3.8mm 5-HU...
  • Page 24 2. lépés A televíziótartó felszerelése Laposhátú televíziók Domború hátú televíziók A TV rögzítése a fali lemezhez és a biztonsági 3. lépés csavarok behelyezése Köszönjük, hogy a termékünket választotta. Jól szolgáljon Önnek! 6-HU...
  • Page 25 NAŚCIENNY UCHWYT DO MONITORA LCD For Model: SHO 1027 Ogólne zasady Montażu 1-PL...
  • Page 26 Instrukcje dotyczące instalacji ROZPAKOWANIE • Ostrożnie otwórz pudełko, wyjmij jego zawartość i połóż ją na kartonie lub innej powierzchni ochronnej, aby nie uszkodzić urządzenia. • Sprawdź, czy zawartość opakowania jest zgodna z listą części na następnej stronie i upewnij się, czy wszystkie części są sprawne. Nie używaj uszkodzonych lub wadliwych części.
  • Page 27 Nie demontuj ani nie naprawiaj urządzenia samodzielnie. • Nigdy nie instaluj ani nie obsługuj tego urządzenia, jeśli jest ono uszkodzone. Jeśli nie jesteś pewien, czy urządzenie jest sprawne, skontaktuj się z dostawcą. Firma Stell nie ponosi odpowiedzialności za niewłaściwy montaż tego urządzenia. •...
  • Page 28 Lista dostarczonych części (1) Płyta na monitor – a (1) Płyta ścienna – b (2) Śruba M5 × 15 – c (4) Śruba M4 × 12 – d (4) Śruba M4 × 30 – e (8) Podkładka M4 – f (4) Odstępnik M4 –...
  • Page 29 Krok 1 Montaż płyty ściennej na ścianie Montaż na ścianie z cegły 50mm 40mm Montaż na ramie drewnianej 50mm 3.8mm 5-PL...
  • Page 30 Krok 2 Montaż konsoli telewizyjnej Telewizory z płaską częścią tylną Telewizor z wypukłą częścią tylną Montaż telewizora na płycie ściennej i przykręcenie Krok 3 śrub zabezpieczających Dziękujemy, że wybrali Państwo nasze produkty. Życzymy dobrego użytkowania! 6-PL...
