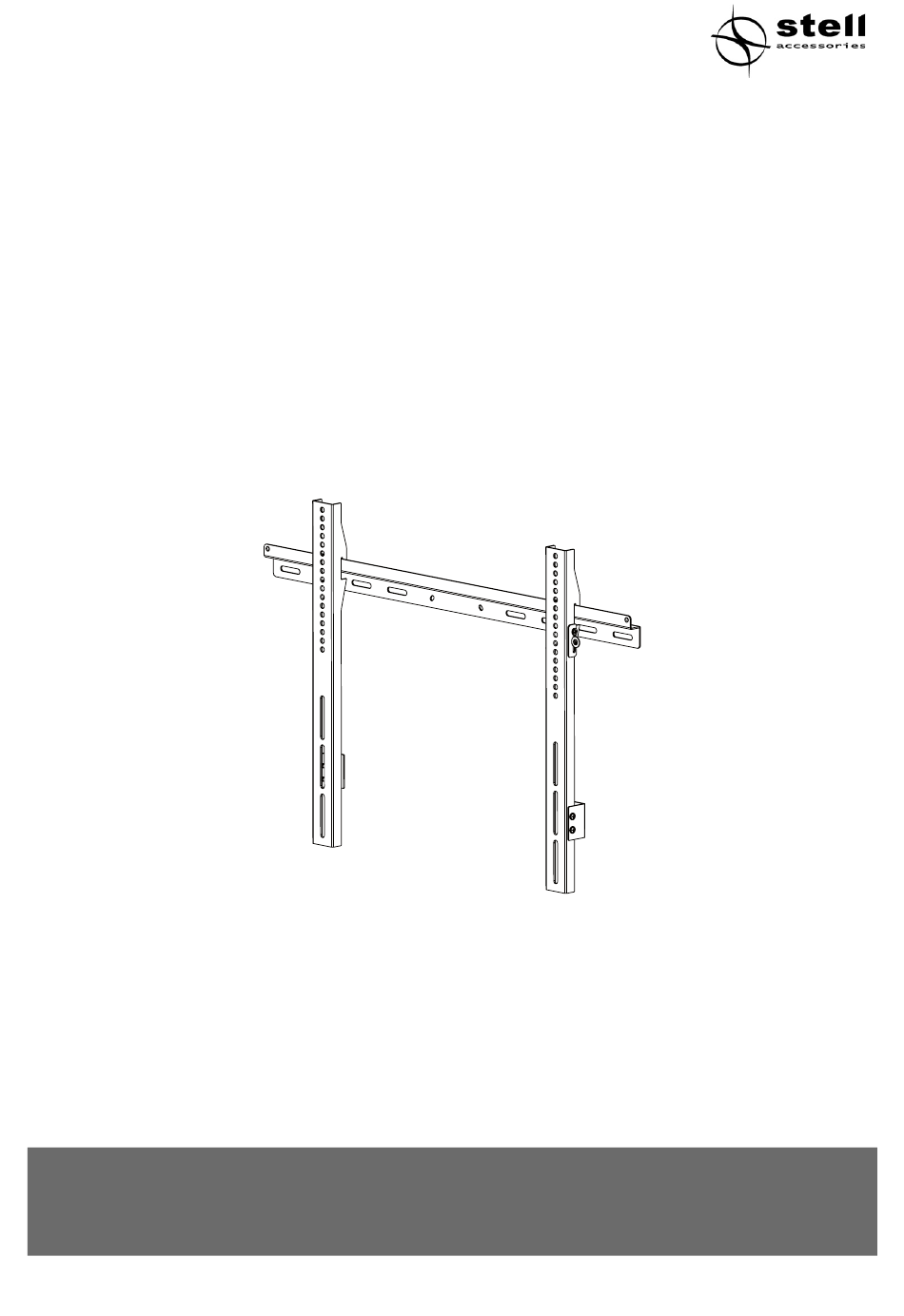

LCD WALL MOUNT
For Model:
SHO 1020
SHO 1021
Universal Mounting Instructions
1-EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHO 1020 and is the answer not in the manual?

Questions and answers

Related Manuals for Stell SHO 1020

Summary of Contents for Stell SHO 1020

  • Page 1 LCD WALL MOUNT For Model: SHO 1020 SHO 1021 Universal Mounting Instructions 1-EN...

  • Page 2: Unpacking Instructions

    Installation Instruction UNPACKING INSTRUCTIONS • Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. • Check package contents against the Supplied Parts List in the next page to assure that all components were received undamaged. Do not use damaged or defective parts. •...
  • Page 3 Do not disassemble nor repair the product on your own. • Never install or service this product if it shows signs of damage. If you are unsure, contact your supplier. Stell takes no responsibility for the faulty installation of this product. •...
  • Page 4 Supplied Parts List (1) Wall Plate-a (1) Left Mornitor Bracket-b (1) Right Monitor Bracket-c (4) M4x12 Bolt-d (4) M5x12 Bolt-e (4) M6x12 Bolt-f (4) M8x16 Bolt-g (4) M4x30 Bolt-h (4) M5x30 Bolt-i (4) M6x35 Bolt-j (4) M8x40 Bolt-k (4) M4 Lock Washer-l (4) M5 Lock Washer-m (4) M6 Lock Washer-n (4) M8 Lock Washer-o...
  • Page 5 CAUTION! This TV mount must be securely attached to the wall. If the mount is not properly installed it may fall, resulting in possible injury and/or damage. WARNING Tools  3/16“ Drill Bit  ½“ Masonry Bit  Wrench or Socket Set Required ...
  • Page 6 Step 1B Mounting the Monitor Brackets to a TV with Curved Back First of all, make sure the diameter of the Bolt (h, i, j, k) your TV requires. Once you have determined the correct diameter, please see the relative diagram as below. You will thread the Bolt into the TV using the correct Lock Washer (l, m, n, o), Washer (r, s) and spacer (p, q).
  • Page 7 Wood Stud mounting: The Wall Plate (a) must be mounted to two wood studs at least 16” apart. Use a stud fi nder to locate two adjacent studs. It is a good idea to verify where the studs are located with an awl or thin nail shown in Diagram 2B.
  • Page 8 NÁSTĚNNÝ DRŽÁK NA LCD Pro model: SHO 1020 SHO 1021 Obecné pokyny pro montáž 1-CZ...

  • Page 9: Důležité Bezpečnostní Informace

    Instalační pokyny POKYNY PRO ROZBALENÍ • Opatrně otevřete krabici, vyjměte obsah a položte ho na kartón nebo jiný chráněný povrch, abyste zařízení nepoškodili. • Zkontrolujte obsah balení podle seznamu dílů na následující straně a ujistěte se, že jsou všechny díly v pořádku. Poškozené nebo vadné díly nepoužívejte. •...
  • Page 10 Nedemontujte ani neopravujte zařízení sami. • Nikdy neinstalujte, nebo neobsluhujte toto zařízení, které jeví známky poškození. Pokud si nejste jistí, kontaktujte Vašeho dodavatele. Firma Stell není odpovědná za chybnou montáž tohoto zařízení. • Zařízení musí být umístěno tak, aby byla síťová zástrčka po instalaci přístupná.
  • Page 11 Seznam dodaných částí (1) Nástěnná deska (1) Levá konzola (1) Pravá konzola – a na monitor – b na monitor – c (4) Šroub M4x12 – d (4) Šroub M512 – e (4) Šroub M6x12 – f (4) Šroub M8x12 – g (4) Šroub M4x30 –...
  • Page 12 UPOZORNĚNÍ! Tento držák na TV musí být bezpečně připevněn k vertikální stěně. Pokud by nebyl pevně instalovaný, mohl by spadnout a následně způsobit poranění nebo škody. VAROVÁNÍ Požadované  3/16“ spirálový vrták  ½“ vrták do zdiva  Klíč nebo sada bitů nářadí: ...
  • Page 13 1B. krok Montáž konzol na televizor s oblou zadní částí Nejdřív určete šrouby (h, i, j, k), které potřebujete k montáži na televizor: rukou je zkuste zašroubovat do otvorů v zadní části televizoru. Pokud ucítíte odpor, okamžitě přestaňte šroubovat! Jakmile naleznete šroub se správným závitem, postupujte podle níže uvedeného odpovídajícího obrázku.
  • Page 14 Montáž na stěnu s dřevěným rámem: Nástěnnou desku (a) musíte připevnit do dvou dřevěných fošen ve vzdálenosti min. 16 cm od sebe. K určení polohy dvou sousedních fošen použijte vysoce kvalitní čidlo. Je dobré si označit polohu fošen jehlou nebo hřebíkem, jak je uvedeno na obr. 2B. Na každé z fošen si vyvrtejte 6 cm hluboké...
  • Page 15 NÁSTENNÝ DRŽIAK NA LCD Pre model: SHO 1020 SHO 1021 Všeobecné pokyny pre montáž 1-SK...

  • Page 16: Dôležité Bezpečnostné Informácie

    Inštalačné pokyny POKYNY PRE ROZBALENIE • Opatrne otvorte škatuľu, vyberte obsah a položte ho na kartón alebo iný chránený povrch, aby ste zariadenie nepoškodili. • Skontrolujte obsah balenia podľa zoznamu dielov na nasledujúcej strane a uistite sa, že sú všetky diely v poriadku. Poškodené alebo chybné diely nepoužívajte. •...
  • Page 17 Nedemontujte ani neopravujte zariadenie sami. • Nikdy neinštalujte, alebo neobsluhujte toto zariadenie, ktoré javí známky poškodenia. Ak nemáte istotu, kontaktujte Vášho dodávateľa. Firma Stell nie je zodpovedná za chybnú montáž tohto zariadenia. • Zariadenie musí byť umiestnené tak, aby bola sieťová zástrčka po inštalácii prístupná.
  • Page 18 Zoznam dodaných častí (1) Nástenná doska (1) Ľavá konzola (1) Pravá konzola – a na monitor -b na monitor -c (4) Skrutka M4×12 – d (4) Skrutka M512 – e (4) Skrutka M6×12 – f (4) Skrutka M8×12 – g (4) Skrutka M4×30 –...
  • Page 19 UPOZORNENIE! Tento držiak na TV musí byť bezpečne pripevnený k vertikálnej stene. Ak by nebol pevne inštalovaný, mohol by spadnúť a následne spôsobiť poranenie alebo škody. VAROVANIE Požadované  3/16“ špirálový vrták  ½“ vrták do muriva  Kľúč alebo súprava náradie: ...
  • Page 20 1B. krok Montáž konzol na televízor s oblou zadnou časťou Najskôr určte skrutky (h, i, j, k), ktoré potrebujete pre montáž na televízor: rukou ich skúste zaskrutkovať do otvorov v zadnej časti televízora. Ak zacítite odpor, okamžite prestaňte skrutkovať! Hneď ako nájdete skrutku so správnym závitom, postupujte podľa nižšie uvedeného zodpovedajúceho obrázka.
  • Page 21 Montáž na stenu s dreveným rámom: Nástennú dosku (a) musíte pripevniť do dvoch drevených fošní vo vzdialenosti min. 16 cm od seba. Na určenie polohy dvoch susedných fošní použite vysokokvalitný snímač. Je dobré si označiť polohu fošní ihlou alebo klincom, ako je uvedené na obr. 2B. Na každej z fošní...
  • Page 22 FALI LCD TARTÓ Ezen modellhez: SHO 1020 SHO 1021 Általános szerelési utasítások 1-HU...

  • Page 23: Szerelési Útmutató

    Szerelési útmutató ÚTMUTATÓ A KICSOMAGOLÁSHOZ • Óvatosan nyissa ki a dobozt, vegye ki a tartalmát, tegye keménypapírra vagy más olyan felületre, ahol sérülés ellen védve van. • Ellenőrizze a csomag tartalmát a részek listája szerint a következő oldalon és győződjön meg, hogy minden rész rendben van.
  • Page 24 A berendezést ne szerelje szét és ne javítsa maga. • Soha se telepítsen és ne használjon olyan berendezést, amin látható sérülés van. Ha bizonytalan, lépjen kapcsolatba a szállítójával. A Stell cég nem felelős ezen berendezés hibás telepítéséért. • A berendezést úgy kell elhelyezni, hogy a telepítés után elérhető legyen a hálózati aljzat.
  • Page 25 Alkatrészlista (1) Fali tartólemez (1) Bal monitortartó (1) Jobb monitortartó – a – b – c (4) Csavar M4x12 – d (4) Csavar M512 – e (4) Csavar M6x12 – f (4) Csavar M8x12 – g (4) Csavar M4x30 – h (4) Csavar M5x30 –...
  • Page 26 VIGYÁZAT! Ez a TV tartót biztonságosan rögzíteni kell függőleges falhoz. Ha nincs szilárdan rögzítve, leeshetne és az sérülést vagy kárt okozhatna. FIGYELEM Szükséges  3/16“ spirál fúró  ½“ fali fúrógép  Kulcs vagy szerszám  Csavarhúzó  Érzékelő bitkészlet ...
  • Page 27 1B. lépés A monitortartó szerelése domború hátú tévékészülékhez Először határozza meg a csavarokat (h, i, j, k), amelyekre a televízió felszereléséhez szüksége lesz: kézzel próbálja meg becsavarozni a nyílásokba a televízió hátoldalán. Ha ellenállásba ütközik, azonnal hagyja abba! Ha megállapította a helyes átmérőt, nézze meg a vonatkozó...
  • Page 28 Faoszlopra szerelés: A fali tartólemezt (a) két faoszlopba kell rögzítenie egymástól min. 16 cm-re. Állapítsa meg két szomszédos oszlop helyét jó minőségű érzékelő műszerrel. Az oszlopok helyzetét ajánlott bejelölni tűvel vagy szöggel, mint az a 2B ábrán látható. Előre fúrjon ki 3/16" fúrófejjel 6 cm mély lyukat a kívánt magasságban minden egyes oszlopon.
  • Page 29 UCHWYT LCD NA ŚCIANĘ do modelu: SHO 1020 SHO 1021 Ogólne zasady montażu 1-PL...
  • Page 30 Instrukcje dotyczące instalacji ROZPAKOWANIE • Ostrożnie otwórz pudełko, wyjmij jego zawartość i połóż ją na kartonie lub innej powierzchni ochronnej, aby nie uszkodzić urządzenia. • Sprawdź, czy zawartość opakowania jest zgodna z listą części na następnej stronie i upewnij się, czy wszystkie części są sprawne. Nie używaj uszkodzonych lub wadliwych części.
  • Page 31 Nie demontuj ani nie naprawiaj urządzenia samodzielnie. • Nigdy nie instaluj ani nie obsługuj tego urządzenia, jeśli jest ono uszkodzone. Jeśli nie jesteś pewien, czy urządzenie jest sprawne, skontaktuj się z dostawcą. Firma Stell nie ponosi odpowiedzialności za niewłaściwy montaż tego urządzenia. •...
  • Page 32 Lista dostarczonych części (1) Płyta ścienna -a (1) Lewa konsola (1) Prawa konsola monitorowa -b monitorowa -c (4) Śruba M4x12 - d (4) Śruba M512 - e (4) Śruba M6x12 - f (4) Śruba M8x12 - g (4) Śruba M4x30 - h (4) Śruba M5x30 - i (4) Śruba M6x35 - j (4) Śruba M8x40 - k...
  • Page 33 OSTRZEŻENIE! Ten uchwyt na TV musi być bezpiecznie przymocowany do pionowej ściany. Gdyby nie został należycie zainstalowany, mógłby spaść i spowodować zranienia lub szkody. OSTRZEŻENIE: Wymagane  3/16“ wiertło  ½“ wiertło do muru  Klucz lub zestaw narzędzia:  Czujnik spiralne bitów ...
  • Page 34 Krok 1B. Montaż konsoli do telewizora z wypukłą częścią tylną Najpierw należy znaleźć śruby (h, i, j, k) potrzebne do zamontowania do telewizora: spróbuj je przykręcić ręcznie do otworów w tylnej części telewizora. Jeśli poczujesz opór, natychmiast przestań dokręcać! Kiedy znajdziesz śrubę z właściwym gwintem, postępuj zgodnie z poniższymi rysunkami.
  • Page 35 Montaż na ścianie z ramą drewnianą: Płytę ścienną (a) należy przymocować do dwu drewnianych listew w odległości min. 16 cm od siebie. W celu określenia położenia dwu sąsiadujących listew należy skorzystać z wysokiej jakości czujnika. Oznacz lokalizację listew igłą lub gwoździem, tak jak to pokazano na rys.
  • Page 36 НАСТЕННОЕ КРЕПЛЕНИЕ ЖК-МОНИТОРА Для модели: SHO 1020 SHO 1021 Общие инструкции по монтажу 1-RU...

  • Page 37: Важная Информация По Безопасности

    Инструкции по установке ИНСТРУКЦИИ ПО ИЗВЛЕЧЕНИЮ ИЗ УПАКОВКИ • Осторожно откройте коробку, извлеките содержимое и положите на лист картона или другую защитную поверхность во избежание повреждений. • Проверьте соответствие комплекта поставки приведенному на следующей странице списку частей, чтобы убедиться в наличии всех элементов. Не используйте...
  • Page 38 Никогда не устанавливайте данное изделие и не выполняйте его техническое обслуживание при наличии признаков повреждения. При наличии сомнений, обратитесь к поставщику. Stell не несет ответственности за неправильную установку данного изделия. • Изделие необходимо размещать таким образом, чтобы обеспечить свободный доступ...

  • Page 39: Комплект Поставки

    Комплект поставки (1) Монтажная пластина-a (1) Левое крепление (1) Правое крепление телевизора -b телевизора -b (4) Болт M4x12 -d (4) Болт M5x12 -e (4) Болт M6x12 -f (4) Болт M8x16-g (4) Болт M4x30 -h (4) Болт M5x30 -i (4) Болт M6x35 -j (4) Болт...
  • Page 40 ВНИМАНИЕ! Данное крепление для телевизора необходимо надежно закрепить на стене. Неправильная установка крепления может привести к травме и/или повреждению. ПРЕДУПРЕЖДЕНИЕ Необходимый  Сверлильная  Сверлильная головка по  Комплект ключей инструмент головка 3/16“ бетону ½ “ или головок  Отвертка ...
  • Page 41 Шаг 1B Крепление кронштейна к телевизору с изогнутой задней стенкой Прежде всего, необходимо выбрать тип болта (h,i,j,k), соответствующий вашему телевизору. После того, как будет определен правильный диаметр, см. сравнительную диаграмму ниже. Закрутите болт в телевизор и закрепите его с помощью соответствующей стопорной шайбы (l,m,n,o), шайбы (r,s) и проставки (p,q).
  • Page 42 Крепление к деревянной арматуре: Монтажная пластина (a) должна быть установлена на двух элементах деревянной арматуры, расстояние между которыми должно составлять не менее 16".Для поиска двух соседних элементов деревянной арматуры воспользуйтесь датчиком обнаружения арматуры в стене. Рекомендуется проверить расположение элементов с помощью шила или тонкого гвоздя, как показано на диаграмме 2B. Предварительно высверлите...
  • Page 43 SKYSTŲJŲ KRISTALŲ EKRANO SIENINIS LAIKIKLIS Modeliui: SHO 1020 SHO 1021 Universali montavimo instrukcija 1-LT...
  • Page 44 Montavimo instrukcija NURODYMAI, KAIP IŠPAKUOTI • Atsargiai atidarykite kartoninę dėžę, ištraukite jame esančias dalis ir padėkite jas ant kartono ar kokio nors kito apsauginio paviršiaus, kad nesugadintumėte jų. • Patikrinkite pakuotės turinį pagal pateiktų dalių sąrašą, esantį kitame puslapyje, kad įsitikintumėte, jog nei viena sudedamoji dalis nėra sugadinta.
  • Page 45 Neišmontuokite ir netaisykite šio gaminio patys. • Jokiais būdais nemontuokite ir nenaudokite šio gaminio, jei pastebėtumėte kokių nors jo pažeidimo požymių. Jeigu nesate tikri, susisiekite su tiekėju. "Stell" neprisiima jokios atsakomybės dėl žalos, patirtos netinkamai sumontavus šį gaminį. • Gaminys turi būti pritvirtintas taip, kad jį sumontavus maitinimo lizdas būtų lengvai pasiekiamas.
  • Page 46 Pateiktų dalių sąrašas (1) Sieninė plokštelė-a (1) Kairysis monitoriaus (1) Dešinysis monitoriaus kronšteinas-b kronšteinas-c (4) Varžtas M4 x 12-d (4) Varžtas M5x12-e (4) Varžtas M6x12-f (4) Varžtas M8x16-g (4) Varžtas M4x30-h (4) Varžtas M5x30-i (4) Varžtas M6x35-j (4) Varžtas M8x40-k (4) M4 fi...
  • Page 47 DĖMESIO! Šis televizoriaus laikiklis turi būti saugiai pritvirtintas prie sienos. Jeigu laikiklis nėra tinkamai sumontuotas, jis gali nukristi ir ką nors sužeisti arba padaryti žalos turtui. ĮSPĖJIMAS Reikalingi  3/16“ grąžtas  ½“ grąžtas mūrui  Veržliarakčių arba antgalių įrankiai ...
  • Page 48 1B žingsnis Monitoriaus kronšteino tvirtinimas prie televizoriaus su lenkta galine dalimi Pirmiausia įsitikinkite, ar varžtų (h, i, j, k) skersmuo tinka jūsų televizoriui. Nustatę, kad skersmuo yra tinkamas, žr. atitinkamą, toliau pateiktą pav. Įsukite varžtą į televizorių, naudodami tinkamą fi ksavimo poveržlę (l, m,n,o), poveržlę (s,t) ir tarpiklį (p, q). Jeigu naudojate M4 arba M5 skersmens varžtą, tarp monitoriaus kronšteino ir tarpiklio reikės panaudoti dar vieną...
  • Page 49 Tvirtinimas prie medinių kuoliukų: Sieninė plokštelė (a) turi būti pritvirtinta prie dvejų medinių kuoliukų, tarp kurių turi būti bent 16"tarpas.Naudokite kuoliukų ieškiklį, kad nustatytumėte du, vienas šalia kito esančius kuoliukus. Kuoliukus galima surasti naudojant ylą arba ploną vinį, pavaizduotą 2B pav. Norimame aukštyje kiekviename kuoliuke pragręžkite 2,5" gylio skylę, naudodami 3/16"grąžtą.
