LCD WALL MOUNT
For Model:
SHO 2020
SHO 2021
Universal Mounting Instructions
1-EN

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHO 2020 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Stell SHO 2020

Summary of Contents for Stell SHO 2020

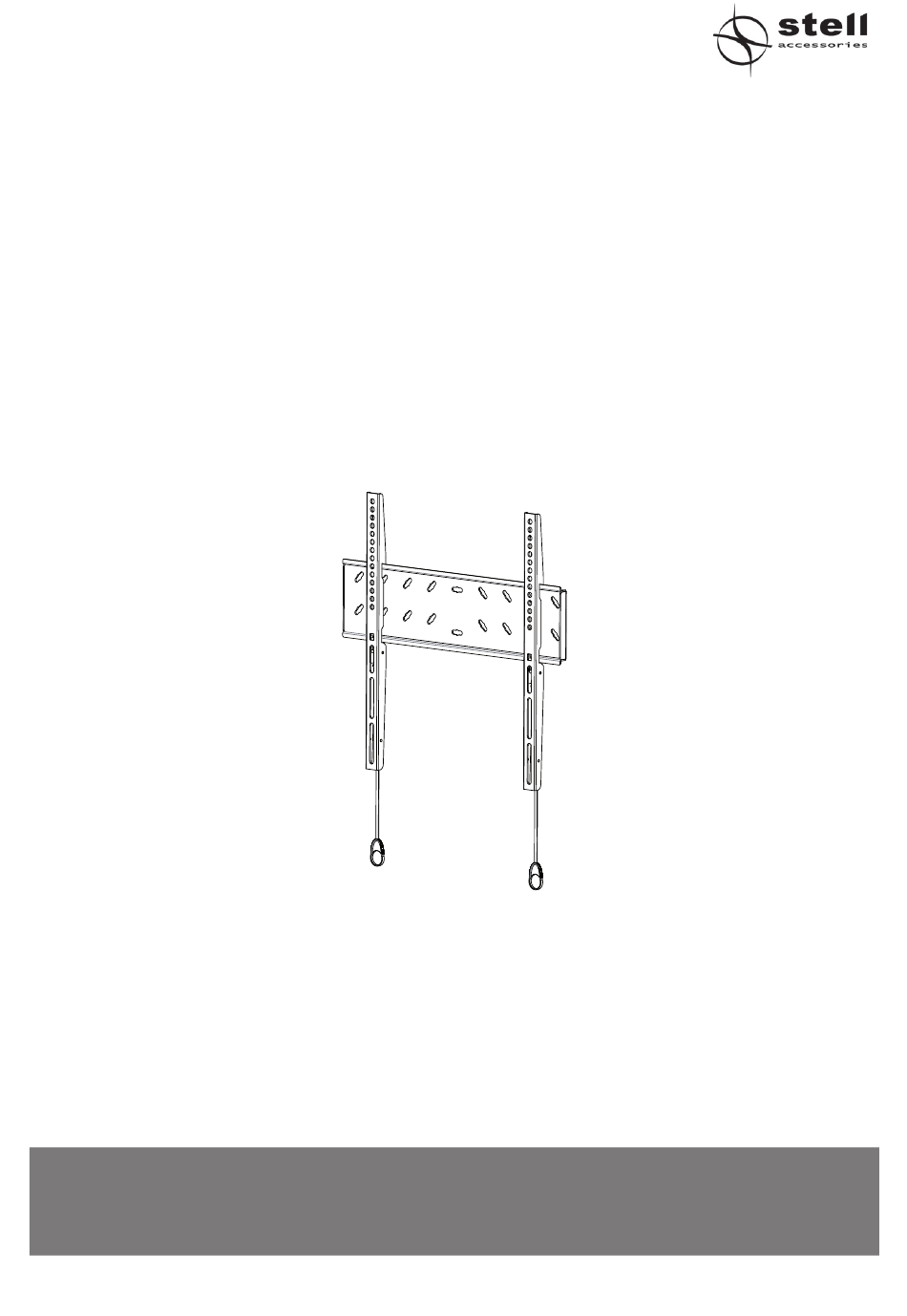

  • Page 1 LCD WALL MOUNT For Model: SHO 2020 SHO 2021 Universal Mounting Instructions 1-EN...

  • Page 2: Unpacking Instructions

    Installation Instruction UNPACKING INSTRUCTIONS • Carefully open the carton, remove contents and lay out on cardboard or other protective surface to avoid damage. • Check package contents against the Supplied Parts List in the next page to assure that all components were received undamaged. Do not use damaged or defective parts. •...
  • Page 3 Do not disassemble nor repair the product on your own. • Never install or service this product if it shows signs of damage. If you are unsure, contact your supplier. Stell takes no responsibility for the faulty installation of this product. •...
  • Page 4 Seznam dodaných částí (1) Wall Plate-a (2) Monitor Bracket-b (4) M4x12 Bolt-c (4) M5x12 Bolt-d (4) M6x12 Bolt-e (4) M8x20 Bolt-f (4) M4 Lock Washer-g (4) M5 Lock Washer-h (4) M6 Lock Washer-i (4) M8 Lock Washer-j (4) M4/M5 Washer-k (4) M6/M8 Washer-l (5) M6x45mm Lag Bolt-m (5) Lag Bolt Washer-n...
  • Page 5 CAUTION! This TV mount must be securely attached to the vertical wall. If the mount is not properly installed it may fall, resulting in possible injury and/or damage. WARNING Tools    3.8mm Drill Bit 8mm Masonry Bit Wrench or Socket Set Required ...
  • Page 6 Step 2 Mounting the Wall Plate to the Wall Brick, Solid Concrete and Concrete Block mounting: Use the Wall Plate(a) as a template to mark 2 hole locations on the wall. One in the top left slot and another one in the top right slot. Pre-Drill these holes with a 8mm masonry bit to at least 50mm in depth.
  • Page 7 Wood Stud mounting: The Wall Plate(a) must be mounted to two wood studs at least 16“(406mm) apart. Use a stud fi nder to locate two adjacent studs. It is a good idea to verify where the studs are located with an awl or thin nail. Pre-drill a 50mm deep hole at the desired height in each stud using a 3.8mm drill bit.
  • Page 8 Step 3 Attaching Monitor to Wall Plate Warning: Some TVs may require two people to lift! We are not responsible for personal injury or product damage. First hook the Monitor Brackets(b) over the top of the wall Plate(a), then let the bottom of the Monitor Brackets rotate to the bottom of the Wall Plate as shown in the Diagram 3A.
  • Page 9 NÁSTĚNNÝ DRŽÁK NA LCD Pro model: SHO 2020 SHO 2021 Obecné pokyny pro montáž 1-CZ...

  • Page 10: Důležité Bezpečnostní Informace

    Instalační pokyny POKYNY PRO ROZBALENÍ • Opatrně otevřete krabici, vyjměte obsah a položte ho na kartón nebo jiný chráněný povrch, abyste zařízení nepoškodili. • Zkontrolujte obsah balení podle seznamu dílů na následující straně a ujistěte se, že jsou všechny díly v pořádku. Poškozené nebo vadné díly nepoužívejte. •...
  • Page 11 Nedemontujte ani neopravujte zařízení sami. • Nikdy neinstalujte, nebo neobsluhujte toto zařízení, které jeví známky poškození. Pokud si nejste jistí, kontaktujte Vašeho dodavatele. Firma Stell není odpovědná za chybnou montáž tohoto zařízení. • Zařízení musí být umístěno tak, aby byla síťová zástrčka po instalaci přístupná.
  • Page 12 Seznam dodaných částí (1) Nástěnná deska-a (2) Konzola na monitor-b (4) Šroub M4x12-c (4) Šroub M5x12-d (4) Šroub M6x12-e (4) Šroub M8x20-f (4) Pojistná podložka (4) Pojistná (4) M6 Pojistná (4) M8 Pojistná M4-g podložka M5-h podložka -i podložka -i (5) Samořezný...
  • Page 13 UPOZORNĚNÍ! Tento držák na TV musí být bezpečně připevněn k vertikální stěně. Pokud by nebyl pevně instalovaný, mohl by spadnout a následně způsobit poranění nebo škody. VAROVÁNÍ Požadované    3,8mm spirálový vrták Šroubovák Čidlo nářadí:    8mm vrták do zdiva Vodováha Klíč...
  • Page 14 2. krok Montáž nástěnné desky Montáž na zděnou, betonovou nebo panelovou stěnu: K označení umístění 2 otvorů na stěně použijte nástěnnou desku (a). Zkontrolujte, že jsou otvory vyrovnané. Vyvrtejte otvory min. 50 mm hluboké 8mm vrtákem. Do každého z otvorů vložte hmoždinku (o). Zkontrolujte, že je hmoždinka zcela zasunutá a zarovnaná s okrajem stěny (i v případě...
  • Page 15 Montáž na stěnu s dřevěným rámem Nástěnnou desku (a) musíte připevnit do dvou dřevěných sloupků ve vzdálenosti min. 406 mm od sebe. K určení polohy dvou sousedních sloupků použijte vysoce kvalitní čidlo. Je dobré si označit polohu sloupků jehlou nebo hřebíkem. Na každém sloupku si vyvrtejte 50 mm hluboké...
  • Page 16 3. krok Připevnění monitoru na nástěnnou desku Varování: Některé televizory je nutné zdvihat nejméně ve dvou lidech! Neodpovídáme za poranění nebo případné poškození zařízení. Nejdřív zahákněte konzoly na monitor (b) za vršek nástěnné desky (a), potom přiklopte spodek konzol ke spodní části nástěnné desky, viz obr. 3A. Nyní se ujistěte, že je pojistný systém v blízkosti zajištění, viz obr.
  • Page 17 NÁSTENNÝ DRŽIAK NA LCD Pre model: SHO 2020 SHO 2021 Všeobecné pokyny na montáž 1-SK...

  • Page 18: Dôležité Bezpečnostné Informácie

    Inštalačné pokyny POKYNY NA ROZBALENIE • Opatrne otvorte škatuľu, vyberte obsah a položte ho na kartón alebo iný chránený povrch, aby ste zariadenie nepoškodili. • Skontrolujte obsah balenia podľa zoznamu dielov na nasledujúcej strane a uistite sa, že sú všetky diely v poriadku. Poškodené alebo chybné diely nepoužívajte. •...

  • Page 19: Pokyny A Informácie O Zaobchádzaní S Použitým Obalom

    Nedemontujte ani neopravujte zariadenie sami. • Nikdy neinštalujte alebo neobsluhujte toto zariadenie, ktoré javí známky poškodenia. Ak si nie ste istí, kontaktujte vášho dodávateľa. Firma Stell nie je zodpovedná za chybnú montáž tohto zariadenia. • Zariadenie musí byť umiestnené tak, aby bola sieťová zástrčka po inštalácii prístupná.
  • Page 20 Zoznam dodaných častí (1) Nástenná doska – a (2) Konzola na monitor – b (4) Skrutka M4×12 – c (4) Skrutka M5×12 – d (4) Skrutka M6×12 – e (4) Skrutka M8×20 – f (4) Poistná podložka (4) Poistná podložka M5 (4) M6 Poistná...
  • Page 21 UPOZORNENIE! Tento držiak na TV musí byť bezpečne pripevnený k vertikálnej stene. Ak by nebol pevne inštalovaný, mohol by spadnúť a následne spôsobiť poranenie alebo škody. VAROVANIE Požadované    3,8 mm špirálový Skrutkovač Snímač náradie:   vrták Vodováha Kľúč...
  • Page 22 2. krok Montáž nástennej dosky Montáž na murovanú, betónovú alebo panelovú stenu: Na označenie umiestnenia 2 otvorov na stene použite nástennú dosku (a). Skontrolujte, či sú otvory vyrovnané. Vyvŕtajte otvory min. 50 mm hlboké 8mm vrtákom. Do každého z otvorov vložte príchytku (o). Skontrolujte, či je príchytka celkom zasunutá a zarovnaná s okrajom steny (aj v prípade ďalšej vrstvy suchého muriva alebo iného materiálu na povrchu).
  • Page 23 Montáž na stenu s dreveným rámom Nástennú dosku (a) musíte pripevniť do dvoch drevených stĺpikov vo vzdialenosti min. 406 mm od seba. Na určenie polohy dvoch susedných stĺpikov použite vysokokvalitný snímač. Je dobré si označiť polohu stĺpikov ihlou alebo klincom. Na každom stĺpiku si vyvŕtajte 50 mm hlboké...
  • Page 24 3. krok Pripevnenie monitora na nástennú dosku Varovanie: Niektoré televízory je nutné zdvíhať najmenej v dvojici! Nezodpovedáme za poranenia alebo prípadné poškodenia zariadenia. Najskôr zaveste konzoly na monitor (b) za vršok nástennej dosky (a), potom priklopte spodok konzol k spodnej časti nástennej dosky, pozrite obr. 3A. Teraz sa uistite, že je poistný...
  • Page 25 FALI LCD TARTÓ Modell: SHO 2020 SHO 2021 Általános szerelési utasítások 1-HU...

  • Page 26: Telepítési Utasítások

    Telepítési utasítások Kicsomagolási utasítások • Óvatosan nyissa ki a dobozt és vegye ki a tartalmát tegye kartonlapra vagy más védett felületre, hogy ne károsítsa a berendezést. • Ellenőrizze a csomagolás tartalmát az alkatrészek listája alapján s következő oldalon és győződjön meg, hogy minden alkatrész ép. Sérült vagy hibás alkatrészeket ne használjon.
  • Page 27 Ne szerelje szét és ne javítsa maga a berendezést. • Soha se telepítse, ne használja a berendezést, amely sérülés jeleit mutatja. Ha nem biztos valamiben, lépjen kapcsolatba a beszállítójával. A Stell nem felelős ezen berendezés hibás szereléséért. • A berendezést úgy kell elhelyezni, hogy a hálózati aljzat elérhető legyen.
  • Page 28 A tartozék részek listája (1) Fali lap-a (2) Konzol a monitorhoz-b (4) Csavar M4x12-c (4) Csavar M5x12-d (4) Csavar M6x12-e (4) Csavar M8x20-f (4) Biztosító alátét M4-g (4) Biztosító alátét M5-h (4) M6 Biztosító alátét -i (4) M8 Biztosító alátét -i (5) Önvágó...
  • Page 29 FIGYELMEZTETÉS! Ennek a TV-tartónak biztonságosan rögzítve kell lennie a falhoz. Ha nem volt szilárdan felszerelve, leeshetne és azzal sérülést vagy kárt okozhatna. VIGYÁZAT A szükséges    3,8mm spirálfúró Csavarhúzó Érzékelő szerszámok:    8mm fali fúró Vízmérték Kulcs vagy bitkészlet Megjegyzés: A kapott tartozék szerelőelemek és a kiegészítő...
  • Page 30 2. lépés A fali lap felszerelése Falazott, beton vagy panel falra szerelés: A 2 furat megjelölésére a falon használja a fali lapot (a). Ellenőrizze, hogy a nyílások egyvonalban vannak. Fúrja ki a furatokat min. 50 mm mélyen 8mm fúróval. Mindegyik furatba tegyen tiplit (o).
  • Page 31 Fakeretes falra szerelés A fali lapot (a) a két faoszlopba egymástól min. 406 mm távolságra kell rögzíteni. Két szomszédos oszlop helyzetének megállapításához használjon jóminőségű érzékelőt. Előnyös megjelölni az oszlopok helyzetét tűvel. Mindegyik oszlopba fúrjon 50 mm mély furatot a kívánt magasságban 3,8mm-es fúróval. Ellenőrizze, hogy a furatok pontosan középen vannak és ki vannak egyenlítve.
  • Page 32 3. lépés A monitor a fali lapra rögzítése Figyelmeztetés: Némelyik televíziót két embernek kell emelnie! Nem vállalunk felelősséget sérülésért vagy a berendezés károsodásáért. Előbb akassza be a monitor konzolt (b) a fali lap tetején (a), majd a konzol alját hajtsa a fali lap aljához, lsd.
  • Page 33 UCHWYT ŚCIENNY LCD Dla modelu: SHO 2020 SHO 2021 Ogólne wskazówki dotyczące montażu 1-PL...

  • Page 34: Ważne Informacje O Bezpieczeństwie

    Wskazówki dotyczące instalacji WSKAZÓWKI DOTYCZĄCE ROZPAKOWANIA • Ostrożnie otwórz pudełko, wyjmij jego zawartość i połóż go na kartonie lub innej powierzchni ochronnej, aby nie uszkodzić urządzenia. • Sprawdź zawartość opakowania zgodnie z listą części znajdującą się na następnej stronie i upewnij się, że wszystkie części są sprawne. Nie używaj uszkodzonych lub wadliwych części.

  • Page 35: Wskazówki I Informacje Dotyczące Postępowania Ze Zużytym Opakowaniem

    Nie demontuj ani nie naprawiaj odkurzacza samodzielnie. • Nigdy nie instaluj ani nie obsługuj tego urządzenia, jeśli nosi ono znamiona uszkodzenia. Jeśli masz wątpliwości, skontaktuj się ze swoim dostawcą. Firma Stell nie ponosi odpowiedzialności za nieprawidłowy montaż tego urządzenia. •...
  • Page 36 Lista dostarczonych części (1) Płyta ścienna-a (2) Konsola na monitor-b (4) Śruba M4x12-c (4) Śruba M5x12-d (4) Śruba M6x12-e (4) Śruba M8x20-f (4) Podkładka (4) Podkładka (4) M6 Podkładka (4) M8 Podkładka zabezpieczająca M4-g zabezpieczająca M5-h zabezpieczająca -i zabezpieczająca -j (5) Śruba samogwintująca (5) Podkładka śruby (4) M4/M5 Podkładka-k...
  • Page 37 UWAGA! Ten uchwyt na TV musi zostać bezpiecznie przymocowany do pionowej ściany. Gdyby nie został mocno przymocowany, mógłby spaść i spowodować zranienia lub szkody. OSTRZEŻENIE Wymagane    3,8mm wiertło Śrubokręt Czujnik narzędzia:   spiralne Poziomica Klucz lub zestaw ...
  • Page 38 2. krok Montaż płyty ściennej. Montaż na ścianie murowanej, betonowej lub na panelach ściennych: Użyj płyty ściennej do oznaczenia na płycie ściennej (a) dwu otworów. Sprawdź, czy otwory są wyrównane. Wywierć otwory o głębokości min. 50 mm za pomocą 8mm wiertła.
  • Page 39 Montaż na ścianie z ramą drewnianą Płytę ścienną (a) należy przymocować do dwu drewnianych kolumn w odległości min. 406 mm od siebie. W celu ustalenia pozycji dwu sąsiednich kolumn skorzystaj z wysokiej jakości czujnika. Zalecamy oznaczenie pozycji kolumn za pomocą igły lub gwoździa.
  • Page 40 3. krok Przymocowanie monitora do płyty ściennej Ostrzeżenie: Niektóre telewizory powinny być podnoszone przez co najmniej dwie osoby! Nie ponosimy odpowiedzialności za zranienia lub ewentualne uszkodzenie urządzenia. Najpierw zahacz konsole monitorowe (b) za górną część płyty ściennej (a), a następnie domknij spód konsoli do spodniej części płyty ściennej, por.
