Model/Modelo/Modèle
3586LF
Series/Series/Seria
Arzo ®
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin:
For easy installation of your Delta faucet
you will need:
・To READ ALL the instructions completely before
beginning.
・To READ ALL warnings, care and maintenance
information.
・To purchase the correct water supply hook-up.
Para instalación fácil de su llave Delta
usted necesitará:
・LEER TODAS las instrucciones completamente
antes de empezar.
・LEER TODAS los avisos, cuidados, e información
de mantenimiento.
・Comprar las conexiones correctas para el
suministro de agua.
Pour installer votre robinet Delta
facilement, vous devez:
・LIRE TOUTES les instructions avant de débuter.
・LIRE TOUE LES les avertissements ainsi que toutes
les instructions de nettoyage et d'entretien.
・Acheter le bon nécessaire de raccordement.
www.deltafaucet.com

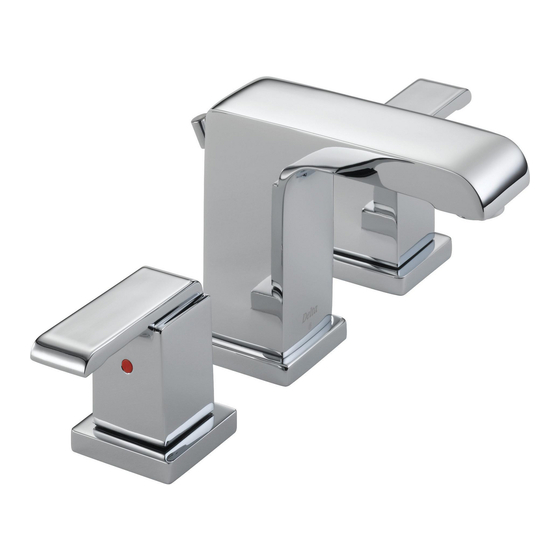

TWO HANDLE WIDESPREAD
86421
LAVATORY FAUCET
LLAVE DE LAVAMANOS
EXTENDIDAS DE DOS MANIJAS
R O B I N E T À E N T R A X E L O N G À
DEUX POIGNÉES POUR LAVABO
86421
1
?
7/31/14
Rev. A
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Delta Arzo 3586LF
Summary of Contents for Delta Arzo 3586LF
- Page 1 Escriba aquí el número del modelo comprado. Inscrivez le numéro de modèle ici. You may need/Usted puede necesitar/Articles dont vous pouvez avoir besoin: For easy installation of your Delta faucet you will need: ・To READ ALL the instructions completely before beginning.
- Page 2 Faucet Installation IPosition spout (1) with flange (2) and gasket (3) on sink. Slide hot handle assembly (1) and cold handle assembly (2) with Secure with washer & nut (4). gaskets (3) through sink. Note: hot handle assembly is labelled (4). Note: If sink is uneven, use silicone under the gaskets.
- Page 3 Metal Pop-up Apply silicone to underside of flange (1). Remove pivot nut (1). Install horizontal Insert body (2) into sink. Screw flange (1) rod (2) and stopper (3) as removable (4) or Remove stopper (1) and flange (2). into body (2). non-removable (5).
- Page 4 1/2" (13 mm) IPS Maintenance Make Connections to water lines: Remove aerator (1) and turn faucet handles If faucet leaks from spout outlet - (2) all the way on. Turn on hot and cold water Shut off water supplies - Replace Choose hook-ups for 1/2"...
- Page 5 RP47780▲ ▲Specify Finish Lift Rod ▲Especifique el Acabado Varilla tirador ▲Précisez le Fini Tirette de vidage H286▲ Handle with button & set screw Manija con boton y tornillo de presion Poignée avec capuchon et vis de calage RP47859 RP19754▲ Set Screw & Buttons (red & blue) Aerator - 1.5 GPM (5.7 L/M) Tornillo y botones (rojo y azul) Aireador - 1.5 GPM (5.7 L/M)
- Page 6 Dans le cas d’une utilisation commerciale, la garantie est d’un an à compter de la date d’achat. pour toutes les demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta Aucune garantie ne couvre les piles.
