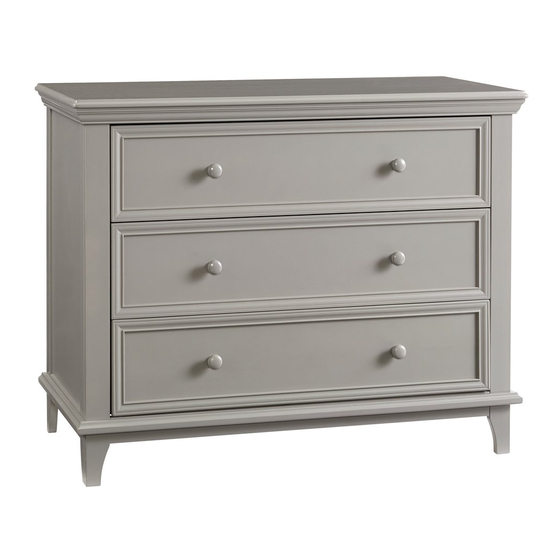

Transitional 3 Drawer Dresser Assembly Instructions
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ
READ INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY
Manufactured by:
Kolcraft Enterprises, Inc.
1100 W Monroe St
Chicago, IL 60607
www.kolcraft.com
(800) 453-7673
AND KEEP FOR
FUTURE REFERENCE.
Record manufacturing date and factory code
from product label here:
Q013-R4

Advertisement

loading

Related Manuals for Kolcraft Transitional 3 Drawer Dresser

Summary of Contents for Kolcraft Transitional 3 Drawer Dresser

  • Page 1 Transitional 3 Drawer Dresser Assembly Instructions THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. READ INSTRUCTIONS CAREFULLY BEFORE ASSEMBLY Manufactured by: Record manufacturing date and factory code Kolcraft Enterprises, Inc. from product label here:...

  • Page 2: Care And Maintenance

    Do not use any toxic stripping methods to remove the old finish. Please refer to your furniture’s instruction manual for proper assembly. Instruction manuals can be downloaded from Kolcraft.com, MiraStudios.com, and Sealybaby.com.
  • Page 3 What will Kolcraft Enterprises, Inc. do? Kolcraft will repair or replace, at its option, the defective product. If you have a problem with or are not satisfied with your product, please contact the Customer Service Department at Kolcraft. Repair or replacement as provided under this warranty is the exclusive remedy of the consumer.
  • Page 4 Parts: Left Side Right Side 3x Drawer Front 3x Left Drawer Side Back 3x Right Drawer Side 3x Drawer Bottom Face Frame 3x Drawer Back 6x Drawer Knob 6x Drawer Knob Screw 20x Metal Clip...
  • Page 5 Para obtener ayuda durante el montaje, escanea aquí. QuickBlocks: Your new Kolcraft dresser uses our unique QuickBlock system: the easiest, fastest, strongest tool-free furniture assembly hardware available anywhere. QuickBlocks consist of three parts: a male block, a female block, and a metal clip.
  • Page 6 (C) Back (A) Left Side (M) Metal Clips Step 1: To prevent scratching, assembly on carpet or another soft surface is recommended. A. Align the Left Side (A) with the Back (C) and slide the blocks together. B. Slide a Metal Clip (M) over each joint to secure the connection, remembering to slide the end with the raised bump onto the blocks first.
  • Page 7 (C) Back (B) Right Side (M) Metal Clips Step 2: A. Align the Right Side (B) with the Back (C) and slide the blocks together. B. Slide a Metal Clip (M) over each joint to secure the connection.
  • Page 8 (D) Face Frame (M) Metal Clips Step 3: A. Align the Face Frame (D) with the sides and slide the blocks together. B. Slide a Metal Clip (M) over each joint to secure the connection.
  • Page 9 (E) Top Attach all four QuickBlocks Step 4: A. Align the Top (E) with the rest of the dresser and slide the blocks together. B. Reach in and slide a Metal Clip (M) over each joint to secure the connection, remembering to slide the end with the raised bump first.

  • Page 10: Drawer Assembly Step

    Top of drawer front (F) Drawer Front Drawer groove faces in (H) Right Drawer Side Drawer glide faces out Drawer Assembly Step 1: A. Slide the Left Drawer Side (G) into the groove on the Drawer Front (F). Make sure the drawer glide faces out.
  • Page 11 (I) Drawer Bottom Support board faces out Drawer Assembly Step 2: A. Slide the Drawer Bottom (I) into the grooves along the bottoms of the drawer sides and drawer front, with the support board facing out. B. The drawer bottom should be completely secured in the groove of the drawer front.
  • Page 12 (J) Drawer Back Slide the drawer bottom into the groove of the drawer back. Rotate drawer sides outward slightly (I) Drawer Bottom Seat drawer bottom firmly in groove Speed Clip blocks should be aligned Drawer Back should be seated in all four grooves Drawer Assembly Step 3: A.
  • Page 13 (L) Drawer Knob Screw (K) Drawer Knob Drawer Assembly Step 4: A. Align the Drawer Knob (K) with the holes in the Drawer Front and thread the Drawer Knob Screw (L) into the knob. B. Repeat for the other knob. C.
  • Page 14 Align rear wheel on drawer with drawer track. Step 5: A. Slide an assembled drawer into the tracks, tipping it up first to align the wheels with the runners. The drawers should open and close smoothly. B. Repeat for the other two drawers. C.
  • Page 15 LISEZ TOUTES LES INSTRUCTIONS AVANT D’ASSEMBLER DE LA COMMODE. CONSERVES CES INSTRUCTIONS POUR POUVOIR LES CONSULTER ULTÉRIEUREMENT. LISEZ ATTENTIVEMENT LES INSTRUCTIONS AVANT LE MONTAGE. Fabriqué par: Enregistrez la date de fabrication de l’étiquette du Kolcraft Enterprises produit ici: 1100 W Monroe St Chicago, IL 60607 www.kolcraft.com...

  • Page 16: Soin Et Entretien

    N'utilisez pas d'agents décapants toxiques pour enlever l'ancienne finition. Pour un assemblage correct, veuillez consulter le manuel d'instruction de votre meuble. Vous pourrez télécharger les manuels d'instruction sur les sites suivants : Kolcraft.com, MiraStudios.com et Sealybaby.com.
  • Page 17 Kolcraft réparera ou remplacera, à sa discrétion, le produit défectueux. Si vous avez un problème avec ce produit ou si vous n'en êtes pas satisfait, veuillez contacter le service à la clientèle de Kolcraft. La réparation ou le remplacement selon les termes de la garantie constitue le recours exclusif à la disposition du client.
  • Page 18 Comment puis-je contacter Kolcraft Enterprises, Inc à propos du service de garantie? Pour obtenir le service de garantie, veuillez contacter le service à la clientèle Kolcraft. Si vous retournez le produit au service de consommation de Kolcraft pour réparation ou remplacement, vous devez l'assurer suffisamment et payer les frais de poste.
  • Page 19 Pièces: Côté gauche Côté droit 3 bandeaux de tiroir 3 côtés gauche de tiroir Arrière 3 côtés droit de tiroir 3 fonds de tiroir Façade 3 faces arrière de tiroir 6 boutons de tiroir Dessus 6 vis pour bouton de tiroir 20 pinces en métal...
  • Page 20 Photographiez ce code pour obtenir de l’aide au moment de l’assemblage Para obtener ayuda durante el montaje, escanea aquí. QuickBlocks: Votre nouvelle commode Kolcraft utilise notre système unique QuickBlock: la quincaillerie d’assemblage de meubles la plus facile d’utilisation, la plus rapide et la plus résistante, où que ce soit.
  • Page 21 Arrière Côté gauche inces en métal (M) P Étape 1: Pour éviter les rayures, le l'assemblage sur un tapis ou une autre surface molle est recommandée.. A. Alignes le c ôté gauche (A) avec l’a rrière (C) et faites glisser les blocs l’un sur l’autre. B.
  • Page 22 (C) Arrière (B) Côté droit inces en métal (M) P Étape 2: A. Alignez le c (B) avec l’a faites glisser les blocs l’un sur l’autre. ôté droit rrière © B. Faites glisser une pince en métal (M) par-dessus chaque joint afin de bien fixer le raccord.
  • Page 23 (D) Façade (M) pince en métal Étape 3: A. Alignez la f açade (D) avec les côtés et faites glisser les blocs l’un sur l’autre. B. Faites glisser un pince en métal (M) par-dessus chaque joint afin de bien fixer le raccord.
  • Page 24 (E) Dessus Joindre tous les quatre QuickBlocks Étape 4: A. Alignez le dessus (E) avec le reste de la commode et faites glisser les blocs l’un sur l’autre. B. Passez par l’intérieur et faites glisser une pince en métal (M) par-dessus chaque joint afin de bien fixer le raccord;...
  • Page 25 Dessus du bandeau de tiroir (F) Bandeau de tiroir La rainure du tiroir est orientée vers l’intérieur (H) Côté droit du tiroir La glissière de tiroir est orientée vers l’extérieur Étape 1 de l’assemblage du tiroir: A. Faites glisser le côté gauche du tiroir (G) dans la rainure sur le bandeau de tiroir (F). Assurez-vous que la glissière du tiroir soit orientée vers l’extérieur.
  • Page 26 (I) Fond de tiroir Le panneau de support est orienté vers l’extérieur Étape 2 de l’assemblage du tiroir: A. Avec le panneau de support orienté vers l’extérieur, faites glisser le fond de tiroir (I) dans les rainures le long du bas des côtés du tiroir et du bandeau de tiroir. B.
  • Page 27 (J) Arrière du tiroir faites glisser le fond de tiroir dans la rainure de l’arrière du tiroir Faites pivoter légèrement les côtés du tiroir vers l’extérieur (I) Fond de tiroir Fixez fermement le fond de tiroir dans QuickBlocks doivent être la rainure alignés L’arrière du tiroir doit être...
  • Page 28 (L) Vis pour bouton de tiroir (K) Bouton de tiroir Étape 4 de l’assemblage du tiroir: A. Alignez le bouton de tiroir (K) avec les trous du bandeau de tiroir et vissez la vis pour bouton de tiroir (L) dans le bouton. B.
  • Page 29 Aligner les roues avec les glissières. Étape 5: A. Faites glisser un tiroir assemblé sur les rails en l’inclinant d’abord afin d’aligner les roues avec les glissières. Les tiroirs doivent ouvrir et fermer en douceur. B. Répétez l’opération pour les deux autres tiroirs. C.
  • Page 30 ESTE MANUAL DE INSTRUCCIONES CONTIENE INFORMACIÓN IMPORTANTE SEGURIDAD. POR FAVOR LEA Y GUÁRDELAS PARA FUTURA REFERENCIA LAS INSTRUCCIONES PARA USO FUTURO LEA CUIDADOSAMENTE LAS INSTRUCCIONES ANTES DEL MONTAJE. Fabricado por: Grabar fecha de fabricación de la etiqueta del Kolcraft Enterprises producto aquí: 1100 W Monroe St Chicago, IL 60607 www.kolcraft.com...

  • Page 31: Cuidado Y Mantenimiento

    No utilice ningún método de eliminación tóxico para quitar el acabado antiguo. Consulte el manual de instrucciones del mueble para ver el armado correcto. Los manuales de instrucciones pueden descargarse de Kolcraft.com, MiraStudios.com y Sealybaby.com.
  • Page 32 ¿Qué sucede si vivo fuera de EE. UU.? Las garantías de productos son válidas solo para el país en el que se compran. Kolcraft Enterprises, Inc. no enviará productos o piezas de repuesto a países en los que dichos productos no cumplan con las reglamentaciones locales, incluso en el caso en que el producto original se haya comprado en EE.
  • Page 33 ¿Cómo me comunico con Kolcraft Enterprises, Inc. para obtener servicio de garantía? Para obtener servicio de garantía, comuníquese con el Departamento de atención al cliente de Kolcraft. Si el producto se devuelve al Departamento de atención al cliente de Kolcraft para reparación o reemplazo, debe enviarse prepago y correctamente asegurado.
  • Page 34 Partes: Lado izquierdo Lado derecho 3 partes delanteras de cajones 3 partes laterales izquierdas de cajones Parte trasera 3 partes laterales derachas de cajones 3 partes superiores de cajones Bastidor delantero 3 partes traseras de cajones 6 perillas para los cajones Parte superior 6 tornillos de perillas para los cajones 20 sujetadors...
  • Page 35 Para obtener ayuda durante el montaje, escanea aquí. QuickBlocks: Su nueva cómoda Kolcraft utiliza nuestro exclusivo sistema QuickBlock: el modelo de armado de muebles sin herramientas más sencillo, rápido y robusto disponible en el mercado. QuickBlocks se compone de tres piezas: un bloque macho, un bloque hembra y un sujetador de metal Para armar una unión, deslice los dos bloques al mismo tiempo y luego presione el Sujetado de...
  • Page 36 (C) Parte trasera (A) Lado izquierdo M) Sujetadors de metal Paso 1: Para evitar rayar el producto, se recomienda que ensamble en la alfombra u otro lugar suave. A. Alinee el lado izquierdo (A) con la parte trasera (C) y deslice los bloques al mismo tiempo.
  • Page 37 (C) Parte trasera (B) Lade derecho (M) Sujetadores de metal Paso 2: A. Alinee el lado derecho (A) con la parte trasera (C) y deslice los bloques al mismo tiempo. B. Deslice un Sujetador de metal (M) sobre cada unión para asegurar la conexión.
  • Page 38 (D) Bastidor delantero (M) Sujetadores de metal Paso 3: A. Alinee el bastidor delantero (D) con los lados y deslice los bloques al mismo tiempo. B. Deslice un sujetado de metal (M) sobre cada unión para asegurar la conexión.
  • Page 39 (E) Parte superior Conectar los cuatro QuickBlocks Paso 4: A. Alinee la parte superior (E) con el resto de la cómoda y deslice los bloques al mismo tiempo. B. Alcance y deslice un sujetador de metal (M) sobre cada unión para asegurar la conexión; recuerde deslizar el borde con las protuberancias elevadas primeramente en los bloques.
  • Page 40 Parte superior del frente del cajón (F) Frente del cajón Surco del cajón apuntando hacia adentro (H) Lado derecho del cajón Riel del cajón apuntando hacia afuera Paso 1 del armado del cajón: A. Deslice el lado izquierdo del cajón (G) dentro del surco en el frente del cajón (F). Asegúrese de que el riel del cajón apunte hacia afuera.
  • Page 41 (I) Parte inferior del cajón Placa de soporte apuntando hacia afuera Paso 2 del armado del cajón: A. Deslice la parte inferior del cajón (I) dentro de los surcos junto a las partes inferiores de los lados del cajón y del frente del cajón, con la placa de soporte apuntando hacia afuera. B.
  • Page 42 (J) Parte trasera del cajón Deslice la parte inferior del cajón dentro del surco de la parte trasera del cajón Gire los lados del cajón levemente hacia afuera (I)Parte inferior del cajón Asiente la parte inferior del cajón QuickBlocks deben estar firmemente en el surco alineados La parte trasera del cajón...
  • Page 43 (L) Tornillo de perilla para los cajones (K) Perilla para los cajones Paso 4 del armado del cajón: A. Alinee la perilla para los cajones (K) con los orificios del frente del cajón y enrosque el tornillo de la perilla del cajón (L) en la perilla. B.
  • Page 44 Alinee la rueda trasera en el cajón con el canal del cajón. Paso 5: A. Deslice un cajón armado dentro de las pistas, golpeándolo primero para alinear las ruedas con los corredores. Los cajones deben abrirse y cerrarse de manera suave. B.
