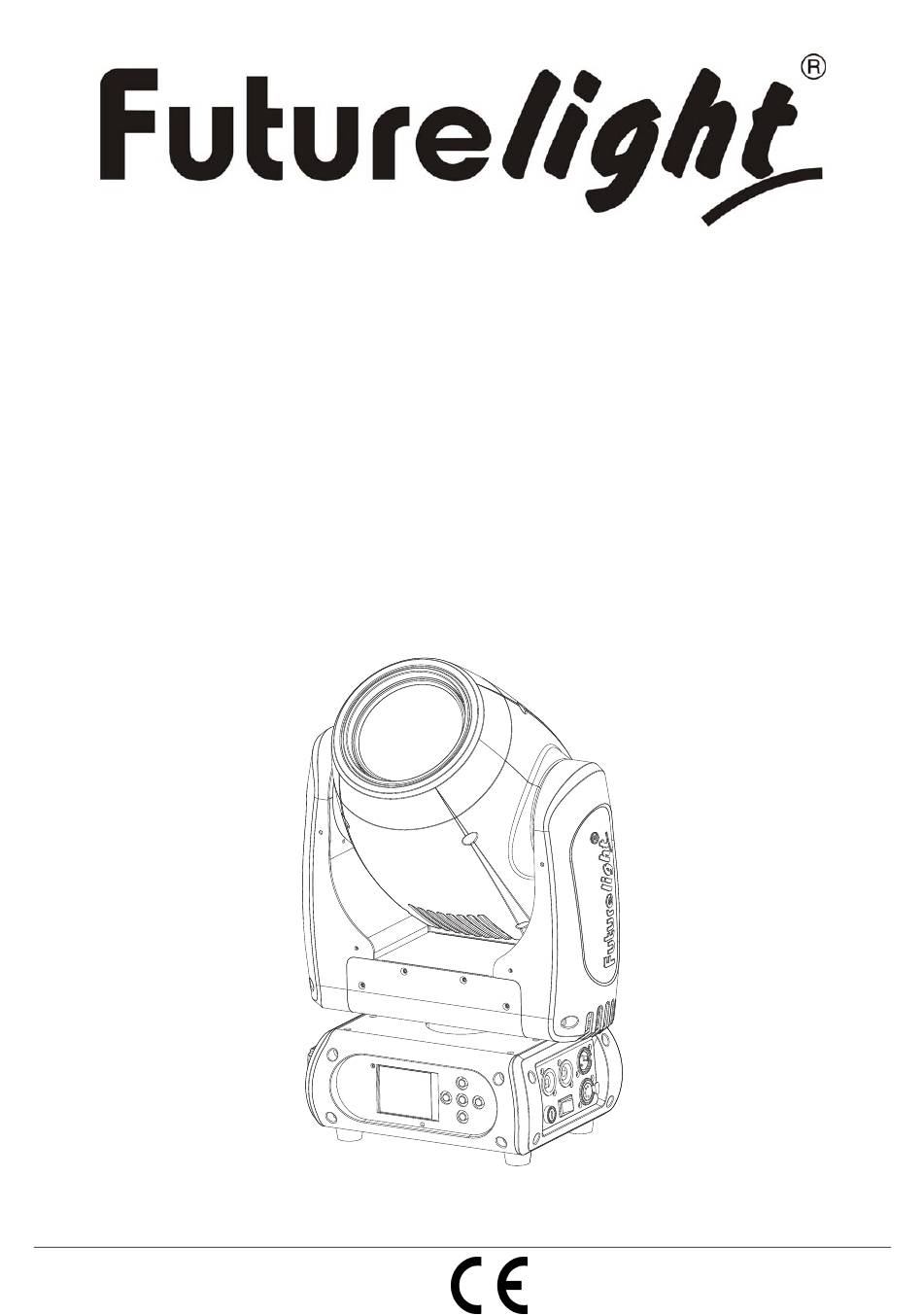

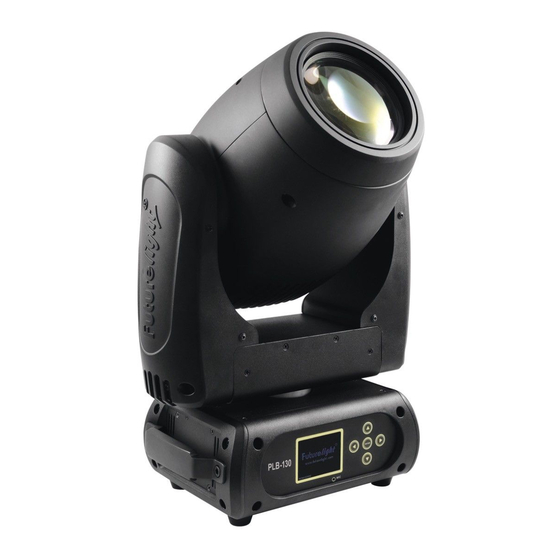

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL PLB-130 Pro-Head-Beam © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Page 2: Table Of Contents
Inhaltsverzeichnis EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE ..........................5 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................6 GERÄTEBESCHREIBUNG ..........................8 Features ................................. 8 Geräteübersicht .............................. 9 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Projektormontage ............................11 Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor ..........13 Anschluss ans Netz ............................ - Page 3 Table of contents INTRODUCTION ............................. 29 Delivery includes ............................29 SAFETY INSTRUCTIONS ..........................30 OPERATING DETERMINATIONS ........................31 DESCRIPTION OF THE DEVICE ........................33 Features ............................... 33 Overview ..............................34 INSTALLATION .............................. 35 Installing/Replacing the lamp ........................35 Rigging ................................. 36 DMX-512 connection / connection between fixtures ..................
-
Page 4: Einführung
BEDIENUNGSANLEITUNG PLB-130 Pro-Head-Beam ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Vor Öffnen des Gerätes vom Netz trennen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten... -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Page 6: Bestimmungsgemässe Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. - Page 7 Das Gerät darf nicht in einer Umgebung eingesetzt oder gelagert werden, in der mit Spritzwasser, Regen, Feuchtigkeit oder Nebel zu rechnen ist. Feuchtigkeit oder sehr hohe Luftfeuchtigkeit kann die Isolation reduzieren und zu tödlichen Stromschlägen führen. Beim Einsatz von Nebelgeräten ist zu beachten, dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Nebelgerät entfernt betrieben wird.
-
Page 8: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features High-Power Beam mit Osram Sirius HRI 132 W Lampe • Unterstützt RDM (Remote Device Management) • 13, 15 oder 16 DMX-Kanäle wählbar • Parallel Beam • Farbrad mit 14 unterschiedlichen dichroitischen Farbfiltern und offen • Rainbow-Effekt mit variabler Geschwindigkeit in beide Richtungen •... -
Page 9: Geräteübersicht
Geräteübersicht (1) Objektivlinse (2) Projektorarm (3) Gehäuseschraube (4) Tragegriff (5) Base (6) Gummifuß (7) Control Board (8) LCD-Display (9) Mikrofon (10) Pfeil-Taste nach links (11) Pfeil-Taste nach unten (12) Enter-Taste (13) Pfeil-Taste nach rechts (14) Pfeil-Taste nach oben (15) Lampensystem (16) Projektorkopf (17) Sicherungshalter (18) Spannungsversorgungseingang... -
Page 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine Osram Sirius HRI 132 W Entladungslampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Page 11: Projektormontage
Achtung: Bitte beachten Sie, dass die Osram Sirius HRI 132 W Lampe keine heiß-zündfähige Lampe ist. Bevor Sie die Lampe erneut zünden können, müssen Sie ca. 10 Minuten warten! Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. - Page 12 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. ACHTUNG! Montieren Sie den Projektor ausschließlich über einen geeigneten Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base.
-
Page 13: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor – Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Page 14: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über die beiliegende Netzanschlussleitung ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. - Page 15 Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der PLB-130 korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere PLB-130 auf eine Adresse definiert, arbeiten sie synchron. Drücken Sie die Up/Down-Tasten, um die gewünschte Startadresse einzustellen. Nun können Sie den PLB- 130 über Ihren Controller ansteuern.
-
Page 16: Dmx-Protokoll
DMX-Protokoll Mode/Channel Decimal Hexad. Percentage Eigenschaft Horizontale Bewegung (PAN) Wenn Sie den Regler verschieben, bewegen Sie den Kopf horizontal (PAN). Allmähliches Einstellen des 255 00 FF 100% Kopfes bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Kopf kann an jeder gewünschten Einstellung angehalten werden. - Page 17 Allmähliche Einstellung der Dimmerintensität von 0 bis 255 00 FF 100% 100 % Funktion Farben 00 0F Normaler Farbwechsel 10 1F Blackout bei Farbwechsel 20 2F 13% Rainboweffekt vorwärts 30 3F 19% Rainboweffekt rückwärts 40 4F 25% Farbwechsel an jeder Position 80 111 50 6F 31% Schneller Farbsprung 112 255 70 FF 44% 100%...
- Page 18 54 61 33% Position 6 98 111 62 6F 38% Position 7 112 125 70 7D 44% Position 8 126 139 7E 8B 49% Position 9 140 153 8C 99 55% Position 10 154 167 9A A7 60% Position 11 168 181 A8 B5 66% Position 12 182 195 B6 C3 71%...
-
Page 19: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Enter-Taste, so dass sich das Display einschaltet. Durch Drücken der geeigneten Pfeil- Taste (nach unten, nach oben, nach links und nach rechts) können Sie sich im Hauptmenü bewegen. Zur Auswahl des gewünschten Menüpunktes drücken Sie die Enter-Taste. -
Page 20: Connect
Fans Mode Auto Speed Lüfter Betriebsart einst. /High Speed Hibernation OFF, 01M-99M, 15M Standby-Modus 02M-60M, 02M Display-Abschaltung Backlight ON/OFF Flip Display Display-Umkehrung um 180° 00-31 10 Display Bright Display-Helligkeit Brand Show ON/OFF Markennamen anzeigen ON/OFF Key Lock ... -
Page 21: Light
Light Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. • Wählen Sie "Lamp on/off" durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. • Drücken Sie die Up/Down-Taste zur Auswahl von “ON” um die Lampe anzuschalten, oder “OFF” um sie abzuschalten. -
Page 22: Set
Software version Mit dieser Funktion lässt sich die Software-Version jedes ICs auslesen. • Wählen Sie “Software ver.” durch Drücken der Up/Down-Tasten. • Drücken Sie die Enter-Taste, auf dem Display erscheint z. B. “1U01 VX.X.XX”, “X.X.xx“ steht für die Versionsnummer. Reset Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen. - Page 23 Hibernation- Power-Standby-Modus Mit dieser Funktion lässt sich das Gerät in den Power-Standby-Modus setzen. Die Funktion wird automatisch nach einer vordefinierten Zeitspanne ohne DMX-Aktivität ausgeführt. Im Standby-Modus werden die Lampe/LEDs und alle Motoren abgeschalten, sofern für eine Zeitspanne von z. B. 15 Minuten (individuell einstellbar) kein DMX-Signal an das Gerät gesendet wurde.
-
Page 24: Program
Zurücksetzen auf Werkseinstellungen Mit der Funktion „Reload Default“ lassen sich die verschiedenen Einstellungen (in der Tabelle gekennzeichnet) des Gerätes auf die Werkseinstellungen zurücksetzen. Die Einstellungen werden auf Ihren Vorgabewert (grau unterlegt) zurückgesetzt. Program Play DMX Receive Mit dieser Funktion lässt sich das Gerät in den DMX-Modus schalten. Slave Receive Mit dieser Funktion können Sie das Gerät als Slave-Gerät definieren. - Page 25 • Drücken Sie die Enter-Taste zur Bestätigung. • Drücken Sie die Up/Down-Taste, um “Master” oder “Alone” auszuwählen. „ALONE“ bedeutet Stand Alone-Modus und „MASTER“, dass das Gerät als Master-Gerät definiert wird. • Drücken Sie die Enter-Taste zur Bestätigung. 3. Programmwahl für Select Chase •...
-
Page 26: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display eine Fehlermeldung erscheint, gibt es Fehler an einem oder mehreren Kanälen. Die Fehlermeldung steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z.B. -
Page 27: Sicherungswechsel
Schalten Sie das Gerät niemals ein, ohne vorher alle Abdeckungen geschlossen zu haben! Die Gobos können mit einer weichen Bürste gereinigt werden. Reinigen Sie das Innere des Projektors mindestens einmal im Jahr mit einem Staubsauger oder einer Luftbürste. Die dichroitischen Farbfilter, das Goborad und die Innenlinsen sollten monatlich gereinigt werden. Im Geräteinneren befinden sich außer der Lampe und der Sicherung keine zu wartenden Teile. -
Page 28: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz ~ Gesamtanschlusswert: 190 W DMX-Steuerkanäle: 13/15/16 DMX512-Anschluss: 5-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 20 Hz Farbrad: 14 dichroitische Farben und offen Statisches Goborad: 17 Gobos und offen Max. Schwenkbewegung (PAN): 630° Max. -
Page 29: Introduction
USER MANUAL PLB-130 Pro-Head-Beam CAUTION! Keep this device away from rain and moisture! Unplug mains lead before opening the housing! For your own safety, please read this user manual carefully before you initially start-up. Every person involved with the installation, operation and maintenance of this device has to - be qualified - follow the instructions of this manual - consider this manual to be part of the total product... -
Page 30: Safety Instructions
SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Page 31: Operating Determinations
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. - Page 32 This device must only be operated in an altitude between -20 and 2000 m over NN. Never use the device during thunderstorms. Over voltage could destroy the device. Always disconnect the device during thunderstorms. - - -m The symbol determines the minimum distance from lighted objects. The minimum distance between light-output and the illuminated surface must be more than this value.
-
Page 33: Description Of The Device
DESCRIPTION OF THE DEVICE Features High-Power Beam with Osram Sirius HRI 132 W lamp • Supports RDM (Remote Device Management) • 13, 15 or 16 DMX channels selectable • Parallel beam • Color wheel with 14 different dichroic color filters plus white •... -
Page 34: Overview
Overview (1) Objective-lens (2) Yoke (3) Housing screw (4) Carrying handle (5) Base (6) Rubber foot (7) Control board (8) LCD display (9) Microphone (10) Arrow button left (11) Arrow button down (12) Enter button (13) Arrow button right (14) Arrow button up (15) Lamp system (16) Projector head (17) Fuseholder... -
Page 35: Installation
INSTALLATION Installing/Replacing the lamp DANGER TO LIFE! Only install the lamp with the device switched off! Unplug from mains before! For the installation, you need one Osram Sirius HRI 132 W discharge lamp. The lamp must only be changed when wearing appropriate protective clothing (protection glasses, protection gloves, helmet with sight, leather apron). -
Page 36: Rigging
Attention: Please note, the Osram Sirius HRI 132 W lamp is not a hot-restrike type. You must wait approximately 10 minutes before you can attempt to strike the lamp once it has been turned off! Do not operate this device with opened cover! Rigging The installation of the projector has to be built and constructed in a way that it can hold 10 times the... - Page 37 DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. CAUTION! Use an appropriate clamp to rig the fixture on the truss. Follow the instructions mentioned at the bottom of the base. Make sure that the device is fixed properly! Ensure that the structure (truss) to which you are attaching the fixtures is secure.
-
Page 38: Dmx-512 Connection / Connection Between Fixtures
DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 5-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Page 39: Connection With The Mains
Connection with the mains Connect the device to the mains with the enclosed power supply cable. The occupation of the connection-cables is as follows: Cable International Brown Live Blue Neutral Yellow/Green Earth The earth has to be connected! If the device will be directly connected with the local power supply network, a disconnection switch with a minimum opening of 3 mm at every pole has to be included in the permanent electrical installation. - Page 40 Please, be sure that you don’t have any overlapping channels in order to control each PLB-130 correctly and independently from any other fixture on the DMX-chain. If several PLB-130 are addressed similarly, they will work synchronically. Press the Up/Down-buttons for setting the desired starting address. Now you can start operating the PLB- 130 via your lighting controller.
-
Page 41: Dmx-Protocol
DMX-protocol Mode/Channel Decimal Hexad. Percentage Feature Horizontal movement (PAN) Push slider up in order to move the head horizontally (PAN). Gradual head adjustment 00 FF 100% from one end of the slider to the other (0-255, 128-center). The head can be stopped at any position you wish. - Page 42 Gradual adjustment of the dimmer intensity 00 FF 100% from 0 to 100 % Color function 00 0F Normal color-change 10 1F Blackout at color-change 20 2F Forwards rainbow effect 30 3F Backwards rainbow effect 40 4F Color-change at every position 50 6F Color Bounce 70 FF...
- Page 43 38 45 Position 4 46 53 Position 5 54 61 Position 6 62 6F Position 7 70 7D Position 8 139 7E 8B Position 9 153 8C 99 Position 10 167 9A A7 Position 11 181 A8 B5 Position 12 195 B6 C3 Position 13 209 C4 D1...
-
Page 44: Control Board
Control Board The Control Board offers several features: you can simply set the starting address, run the pre-programmed program or make a reset. The main menu is accessed by pressing Enter until the display is lit. Browse through the menu by pressing the arrow buttons (up, down, left, right). -
Page 45: Connect
Display reverse 180 ON/OFF Flip Display degree 00-31 10 Display Bright Display Brightness Brand Show ON/OFF Show brand name ON/OFF Key Lock Key lock activation Standard User’s mode to Extended 1 User Mode change channel Extended 2 numbers Users... -
Page 46: Information
Lamp on by power on With this function you can select if the lamp will be switched on when switching the power on. Select “ON” by pressing Up or Down if you wish to enable this function or “OFF” if you don’t. Lamp on/off via external controller With this function you can select if you can switch the lamp on or off via an external controller. - Page 47 TILT Reverse With this function you can reverse the TILT-movement. PAN degree With this function you can select the PAN-degree. • Select “PAN degree” by pressing Up or Down. • Press the Enter-button, the display shows “540”. • Press Up or Down to select the desired degree between “540” and “630”. •...
-
Page 48: Program
Key lock With this function you can lock the keys of the Control Board to e.g. prevent menu tampering. If this function is activated, the keys will be automatically locked from the last command. In order to deactivate or temporarily deactivate the keylock function, press the keys in the following order: ↑ UP, ↓ DOWN, ← LEFT, →... - Page 49 Select chase for auto program With this function, you can select the program for the Program Run. Edit chase With this function, you can edit the internal programs. Edit scenes With this function, you can edit the scenes of the internal programs. Rec.
-
Page 50: Error Messages
• Press the Enter-button to confirm. • Press Up or Down to select the desired scene numbers. You can program a maximum number of 250 scenes. • Press the Enter-button to confirm. • Press Up or Down to select the desired value. •... -
Page 51: Cleaning And Maintenance
CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 52: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz ~ Power consumption: 190 W DMX control channels: 13/15/16 DMX512 connection: 5-pin XLR Sound-control: via built-in microphone Flash-rate: 20 Hz Color-wheel: 14 dichroic filters plus open Static gobo wheel: 17 gobos and open Maximum PAN-movement: 630°...
