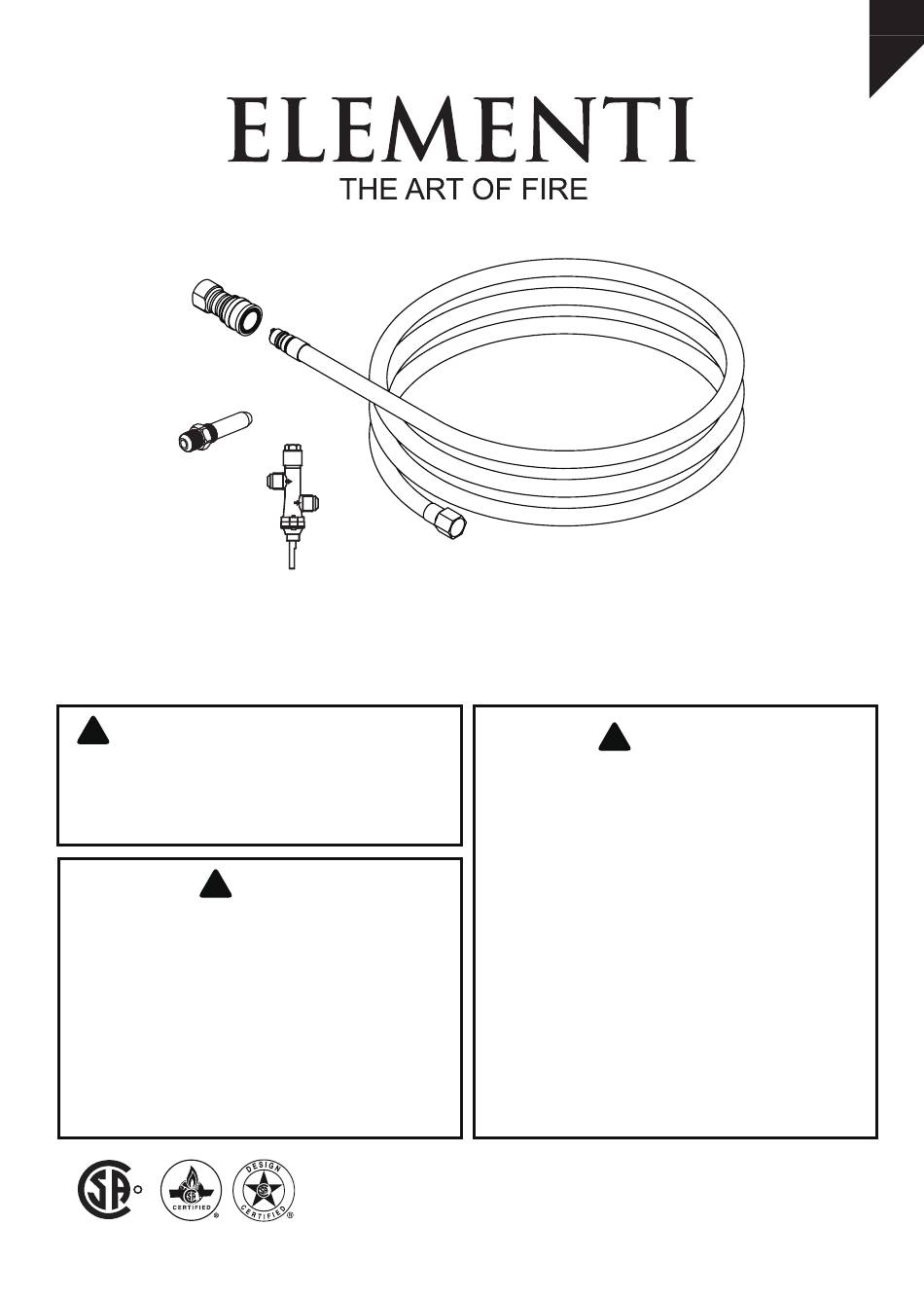

Manual No.:

ANGE45-A0

IMPORTANT

INSTALLER:

Leave this manual with the appliance.

CONSUMER:

Retain this manual for future reference.

FIRE OR EXPLOSION HAZARD

If you smell gas:

• Shut off gas to the appliance.

• Extinguish any open flame.

• If odor continues, leave the area immediately.

• After leaving the area, call your gas supplier or

fire department.

Failure to follow these instructions could result in

fire or explosion,which could cause property

damage, personal injury, or death.

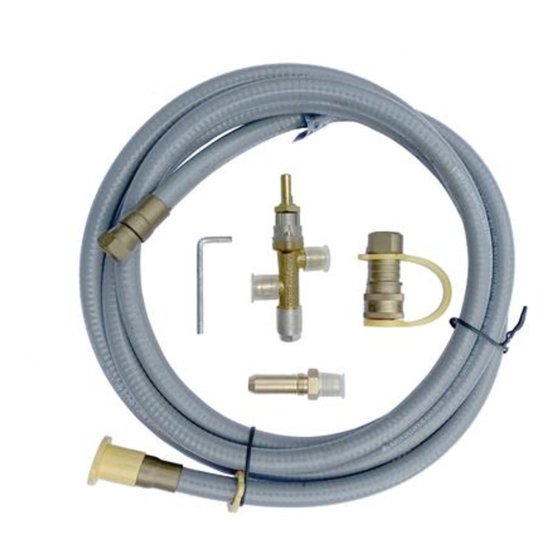

Natural Gas Conversion Kit

OCK45-NG01

DANGER

This conversion kit shall be installed by a

qualified service agency in accordance with

the manufacturer's instructions and all

applicable codes and requirements of the

Authority Having Jurisdiction. If the

information in these instructions is not

followed exactly, a fire, explosion or

production of carbon monoxide may

result causing property damage, personal

injury or loss of life. The qualified service

agency is responsible for the proper

installation of this kit. The installation is not

proper and complete until the operation of

the converted appliance is checked as

specified in the manufacturer's instructions

supplied with the kit.

Contact Elementi for Technical Support.

Customer Service:

WARNING

800-678-7294

Need help?

Do you have a question about the OCK45-NG01 and is the answer not in the manual?

Questions and answers

Summary of Contents for ELEMENTI OCK45-NG01

Page 1 Failure to follow these instructions could result in specified in the manufacturer’s instructions fire or explosion,which could cause property supplied with the kit. damage, personal injury, or death. Contact Elementi for Technical Support. 800-678-7294 Customer Service:...
Page 2 TABLE OF CONTENTS Important Safety Information -----------------------------------------------------------------------3 Parts List ------------------------------------------------------------------------------------------------7 Natural Gas Conversion Instruction--------------------------------------------------------------12 Leakage Test ------------------------------------------------------------------------------------------13 Lighting Instructions ---------------------------------------------------------------------------------14 DANGER CARBON MONOXIDE HAZARD This appliance can produce carbon monoxide which has no odor. Using it in an enclosed space can kill you. Never use this appliance in an enclosed space such as a camper, tent, car or home.
Page 3 IMPORTANT SAFETY INFORMATION WARNING FIRE TABLE IS FOR OUTDOOR USE ONLY IF YOU SMELL GAS • Shut off gas supply to the fire table. • Extinguish any open fame. • Do not try lighting any appliance. • Do not touch any electrical switch; do not use any phone in your building. •...
Page 4 PARTS LIST 1, Natural Gas Hose and Quick Disconnect x 1 pc 2, Natural Gas Orifice 3.71mm x 1 pc 3, Natural Gas Valve x 1 pc 4, Hexagon screwdriver( for knob use) x 1 pc 5, Natural Gas Conversion Plaque x 1 pc 6, Natural Gas Conversion Kit Manual x 1 pc...
Page 5 NATURAL GAS CONVERSION INSTRUCTION WARNING ENSURE THE UNIT IS OFF AND COMPLETELY COOL, AND THE GAS SUPPLY TO THE UNIT IS TURNED OFF. Disconnecting the LP Gas Tank Make sure the valve on the LP gas tank is OFF. Disconnect by turning the knob counter clockwise until it is detached from the valve.
Page 6 NATURAL GAS CONVERSION INSTRUCTION Disconnect the Propane regulator from the fire table. For 2 piece Bellows models, please see A. For 1 pieces Bellows models, please see B. Fire table Propane Regulator and Hose LP valve Bellows Propane Regulator and Hose Attach NG hose to the unit.
Page 7 NATURAL GAS CONVERSION INSTRUCTION Turn the hex nut counterclockwise to disconnect the LP valve from the control panel. Disconnect the bellows from the LP valve. For ONE piece Bellows models, please see A. For TWO pieces Bellows models, please see A&B. Disconnect the thermocouple from the LP valve.(see C) LP Valve Bellows...
Page 8 NATURAL GAS CONVERSION INSTRUCTION Disconnect the bellows from brass fitting. Disconnect the Orifice Holder and LP orifice spud from the Venturi tube (Air mixer). Although your unit’s burner may vary, conversion method is the same. LP Orifice Spud Orifice Holder Venturi tube(Air mixer) Bellows Disconnect...
Page 9 NATURAL GAS CONVERSION INSTRUCTION Locate the new NG valve, verify it is the correct one, the lable with NATURAL GAS VALVE should be on the new NG valve. Re-attach bellows to the NG Valve. For ONE piece Bellows models, please see E. For TWO pieces Bellows models, please see D&E.
Page 10 NATURAL GAS CONVERSION INSTRUCTION Connect the new NG valve to the control panel. Connect the knob to the new NG valve. Attach quick disconnect to the gas supply. House Natural gas piping Shut-off Valve Quick Disconnect Socket NG Hose 10 / 40...
Page 11 4% for each 1000 ft. above sea level. Refer to the National Fuel Gas Code. Contact the Elementi for more information at 800-678-7294 The proper manifold pressure for this converted appliance is 7” W.C..
Page 12 If any bubbles appear turn natural gas off, reconnect and re-test. If you continue to see bubbles after several attempts, disconnect natural gas source and contact Elementi at 800-678-7294 for assistance. If no bubbles appear after one-minute turn source OFF, wipe away solution and proceed.
Page 13 LIGHTING INSTRUCTIONS Using the Ignitor 1. Read instructions before lighting. 2. Burner control knob must be in the “OFF” position. 3. Connect natural gas source (see above pages). 4. Open the natural gas supply to the unit. 5. Push and hold igniter button to create sparks. 6.
Page 14 Le non-respect de ces instructions peut entraîner la mort, des blessures graves ou des dommages vérifié, comme indiqué dans les instructions matériels. du fabricant fournies avec le kit. Contactez Elementi pour le support technique. 800-678-7294 Service à la clientèle:...
Page 15 TABLE DES MATIÈRES Instruction de sécurité importante----------------------------------------------------------------16 Liste des pièces --------------------------------------------------------------------------------------17 Instruction de conversion au gaz naturel-------------------------------------------------------18 Test de fuite -------------------------------------------------------------------------------------------25 Instructions d’allumage -----------------------------------------------------------------------------26 DANGER MONOXYDE DE CARBONE Cet appareil peut produire du monoxyde de carboneinodore. Son utilisation dans un espace clos peut être mortel.
Page 16 INSTRUCTION DE SÉCURITÉ IMPORTANTE ATTENTION POUR USAGE EXTÉRIEUR SEULEMENT. ODEUR DE GAZ • Couper l'alimentation en gaz à la table de feu. • Éteindre toute flamme. • Ne pas tenter d’allumer d’autres appareils. • Ne toucher à aucun interrupteur électrique; ne pas utiliser de téléphone dans votre bâtiment. •...
Page 17 LISTE DES PIÈCES 1, Tuyau de gaz naturel et déconnexion rapide x 1 pc 2, Orifice de gaz naturel 3.71mm x 1 pc 3, Vanne de gaz naturel x 1 pc 4, Tournevis hexagonal (pour utilisation du bouton) x 1 pc 5, Plaque de conversion au gaz naturel x 1 pc 6, Instruction du kit de conversion au gaz naturel...
Page 18 INSTRUCTION DE CONVERSION DE GAZ NATUREL AVERTISSEMENT ASSUREZ-VOUS QUE L’APPAREIL EST ÉTEINT ET COMPLÈTEMENT REFROIDI ET L’ALIMENTATION EN GAZ À L’APPAREIL EST ÉTEINT. Déconnecter le réservoir de gaz propane Assurez-vous que la valve sur le réservoir de gaz propane est en position OFF. Déconnecter en tournant le bouton dans le sens horaire jusqu'à...
Page 19 INSTRUCTION DE CONVERSION DE GAZ NATUREL Déconnectez le détendeur de propane de la table à feu. Pour les modèles à 2 soufflet, voir A. Pour les modèles à 1 soufflets, voir B. Mesa de fuego Válvula LP Fuelle Regulador de propano y manguera Regulador de propano y manguera Fixez le tuyau NG à...
Page 20 INSTRUCTION DE CONVERSION DE GAZ NATUREL Tournez l'écrou hexagonal dans le sens antihoraire pour déconnecter la vanne BP du panneau de commande. Déconnectez le soufflet de la vanne BP. Pour les modèles à soufflet 1 pièce, veuillez voir A. Pour les modèles à soufflet 2 pièces, voir A & B. Déconnectez le thermocouple de la vanne BP (voir C).
Page 21 INSTRUCTION DE CONVERSION DE GAZ NATUREL Débranchez le soufflet du raccord en laiton. Débranchez le porte-orifice et la buse d’orifice LP du tube de Venturi (mélangeur d’air). Bien que le graveur de votre appareil puisse varier, la méthode de conversion est LP Orifice Spud la même.
Page 22 INSTRUCTION DE CONVERSION DE GAZ NATUREL Localisez la nouvelle vanne NG, vérifiez que c’est la bonne, la marque avec NATURAL GAS VALVE devrait être sur la nouvelle vanne GN. Rattachez le soufflet à la vanne GN. Pour les modèles à soufflet 1 pièce, voir E. Pour les modèles à...
Page 23 INSTRUCTION DE CONVERSION DE GAZ NATUREL Connectez la nouvelle vanne NG au panneau de commande. Connecter le bouton à la nouvelle vanne GN. Fixez la déconnexion rapide à l’alimentation en gaz. Maison Tuyauterie De Gaz Naturel Vanne d'arrêt Prise de déconnexion rapide Tuyau de gaz naturel 23 / 40...
Page 24 être réduites d'environ 4% pour 1 000 pieds au-dessus du niveau de la mer. Reportez-vous au code national du gaz combustible. Contactez l'Elementi pour plus d'informations au 800-678-7294 IMPORTANT La pression d'admission appropriée pour cet appareil converti est de 7 ”W.C ..
Page 25 Vérifier les fuites à ces endroits et contactez ELEMENTI au 800-678-7294 pour assistance. Si aucunes bulles n’apparaissent après une minute, tourner le réservoir à la position OFF, essuyez la solution et procédez.
Page 26 INSTRUCTIONS D’ALLUMAGE ÉCLAIRAGE 1. Lire les instructions avant d'allumage. 2. Le bouton de commande doit être dans la position « OFF ». 3. Brancher l’alimentation en gaz (voir les pages précédentes). 4.Ouvrir l’alimentation en gaz de l’appareil. 5.Pousser et retenir le bouton d’allumage pour produire des étincelles. 6.
Page 27 El no seguir estas indicaciones pueden causar electrodoméstico convertido como se la muerte, lesiones gra ves o daños a la especifica en las instrucciones del fabricante propiedad. suministradas con el kit. Contactez Elementi pour le support technique. 800-678-7294 Service à la clientèle:...
Page 28 ÍNDICE Información Importante de Seguridad-----------------------------------------------------------29 Listado de Partes ------------------------------------------------------------------------------------30 Instrucción de conversión de gas natural ------------------------------------------------------31 Prueba de fugas--------------------------------------------------------------------------------------38 Instrucciones de iluminación ---------------------------------------------------------------------39 PELIGRO PELIGRODEMONOXIDODE CARBONO PELIGRO Estedispositivo puedeproducir monóxido de carbono, el cual es inodoro . Suuso en espacios cerrados puedeproducir la muerte.
Page 29 INFORMACION IMPORTANTE DE SEGURIDAD LA MESA DE FUEGO ES PARA USO EXCLUSIVO ADVERTENCIA DE EXTERIOR SI USTED HUELE GAS: • Apague el suministro de gas a la mesa de fuego. • Apague cualquier llama encendida. • No intente encender ningún dispositivo. •...
Page 30 LISTA DE PARTES 1, Manguera de gas natural y desconexión rápida x 1 pc 2, Orificio de gas natural 3.71 mm x 1 pc 3, Válvula de gas natural x 1 pc 4, Destornillador hexagonal (para uso con perilla) x 1 pc 5, Placa de conversión de gas natural x 1 pc 6, Kit de conversión de gas natural manual...
Page 31 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL ADVERTENCIA ASEGÚRESE DE QUE LA UNIDAD ESTÁ APAGADA Y COMPLETAMENTE FRÍA, Y EL SUMINISTRO DE GAS A LA UNIDAD ESTÁ APAGADO. Desconectar el tanque de gas LP Asegúrese de que la válvula en el tanque de gas LP esté APAGADA. Desconecte girando la perilla en sentido antihorario hasta que se separe de la válvula.
Page 32 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL Desconecte el regulador de propano de la mesa de fuego. Para los modelos de fuelle de 2 pieza, consulte A. Para modelos de fuelles de 1 piezas, consulte B. Mesa de fuego Regulador de propano y manguera Fuelle Válvula LP Regulador de propano y manguera...
Page 33 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL Gire la tuerca hexagonal en sentido antihorario para desconectar la válvula de propano del panel de control. Desconecte el fuelle de la válvula LP. Para los modelos de fuelle de UNA pieza, consulte A. Para modelos de fuelles de DOS piezas, consulte A&B.
Page 34 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL Desconecte el fuelle del accesorio de latón. Desconecte el soporte del orificio y la espita de orificio LP del tubo Venturi (mezclador de aire). Aunque el quemador de su unidad puede variar, el método de conversión es el Spud de orificio LP mismo.
Page 35 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL Localice la nueva válvula NG, verifique que sea la correcta, la etiqueta con la VÁLVULA DE GAS NATURAL debe estar en la nueva válvula de GN. Vuelva a colocar los fuelles a la válvula NG. Para los modelos de fuelle de UNA pieza, consulte E.
Page 36 INSTRUCCIÓN DE CONVERSIÓN DE GAS NATURAL Conecte la nueva válvula NG al panel de control. Conecte la perilla a la nueva válvula NG. Conecte la desconexión rápida al suministro de gas. Tubería de gas natural de la casa Válvula de cierre Enchufe de desconexión rápida Manguera de gas natural 36 / 40...
Page 37 4% por cada 1000 pies sobre el nivel del mar. Consulte el Código Nacional de Gas Combustible. Póngase en contacto con Elementi para obtener más información al 800-678-7294 IMPORTANTE La presión del colector adecuada para este electrodoméstico convertido es de 7 "W.C ..
Page 38 Si usted continúa viendo burbujas tras de varios intentos, Verifique si hay fugas en estos lugares desconecte el suministro de gas y contáctese con Elementi al 800-678-7294 para recibir asistencia. Si no aparecen burbujas después de un minuto, apague el tanque con el botón de apagado (OFF), limpie los residuos ycontinúe.
Page 39 INSTRUCCIONES DE ENCENDIDO Uso del encendedor 1. Lea las instrucciones antes de encender. 2. La perilla de control del quemador debe estar en la posición de APAGADO(OFF). 3. Conecte la fuente de gas natural (vea las páginas anteriores). 4. Abra el suministro de gas natural a la unidad. 5.
Page 40 ELEMENTI THE ART OF FIRE Ocean Rock USA INC. 692 Parkridge Ave Norco, CA 92860, USA www.elementifire.com info@elementifire.com Tel: 800-678-7294...
