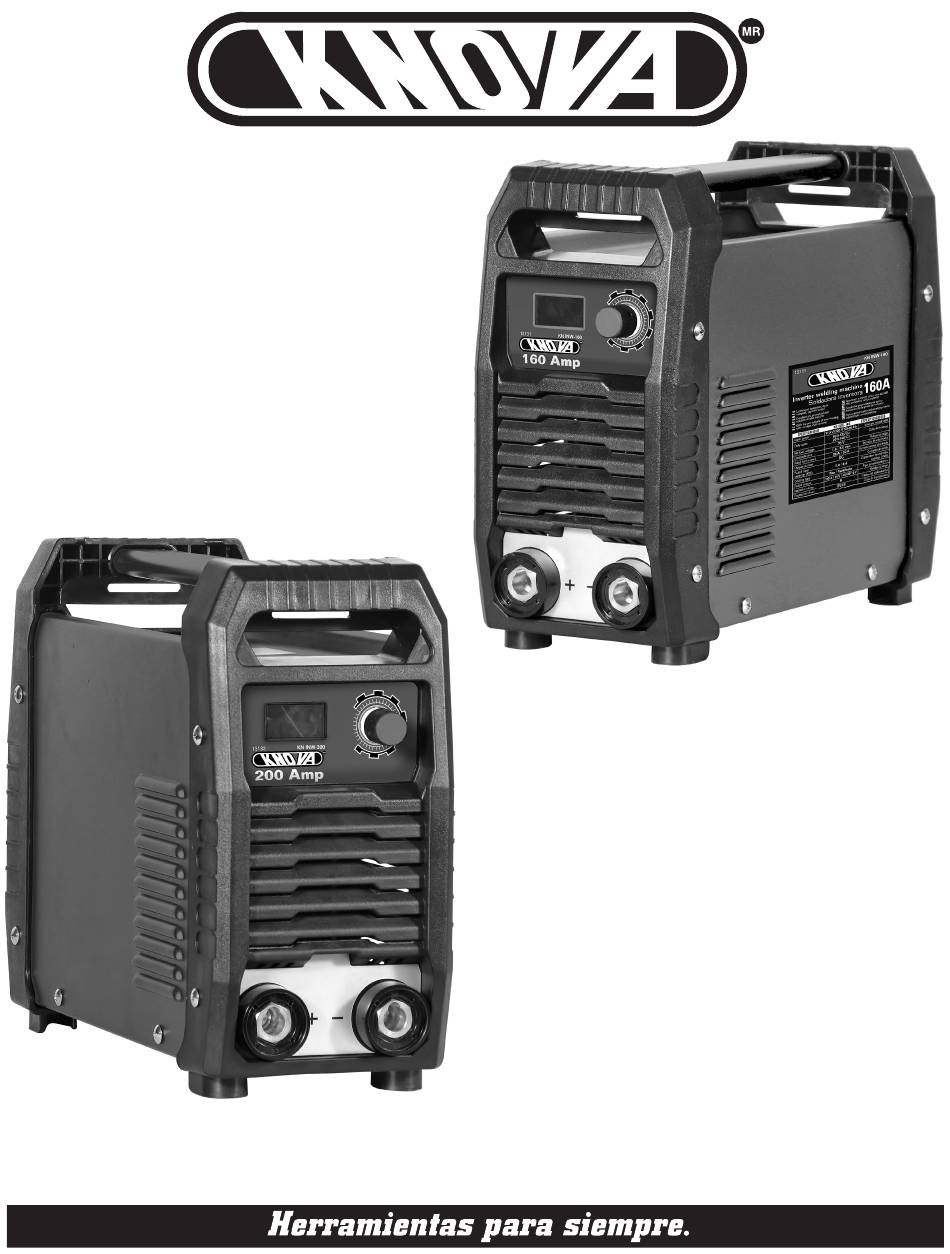

- Page 1 160A Inverter welding machine Soldadora tipo inversora (STICK/TIG LIFT) 200A Inverter welding machine Soldadora tipo inversora (STICK/TIG LIFT) KN INW-160 / KN INW-200...
-
Page 2: Table Of Contents
You are not allowed to operate and repair it unless how to use it to reduce the risk of error operation. read this manual in advance! PRODUCT SPECIFICATIONS ITEM/MODEL KN INW-160 Rated duty cycle 45% at 100A - 110V~ Insulated Grade 45% at 160A - 220V~... -
Page 3: Safety
SAFETY • Prohibit non-professionals to change or replace • Prevent it from dumping if the welder is put in the place the welder. of over 10°incline. • Since the welder owns strong electromagnetic and radio Security Check frequencies, the people with cardiac pacemakers The following items must be checked up by the operator each affected by the interference electromagnetic, electrical time before access to the power source. -
Page 4: Installation
TECHNICAL DESCRIPTION Positive earth Fuse SMAW GMAW High Amperage Line GTAW Temperature Wire feed Voltage Welding gun Single phase function Thee phase Duty cycle INSTALLATION Installation Diagram Connection • The welder should be placed in dry and dusty surrounding where there is no corrosive chemicals, flammable, explosive gases. - Page 5 Over-heat Protectino: display code is “OVERHEAT”. When press the button but there have no operation within 2 seconds, the display mode will be automatically enter into The function of the knob (KN INW-160 for example) Current display mode. ( gently press the center knob): First time: Intelligent electrode rotation mode.
-
Page 6: Mantenance
OPERATION INSTRUCTION Procedure it. Besides, the electrode head down should be unified in a metal container. And the cover coating should not be a) Connect to the power switch digital ammeter lights on. caught by the holder. Scratch gently when igniting the arc, b) To adjust the current potentiometer to the required otherwise it is easy to come across the phenomenon value of the welding. -
Page 7: Diagram
DIAGRAM KN INW-160 160A Inverter welding machine Soldadora tipo inversora (STICK/TIG LIFT) KN INW-200 200A Inverter welding machine Soldadora tipo inversora (STICK/TIG LIFT) PARTS LIST I.D. No. D e s c r i p t i o n Qty. I.D. No. -
Page 8: Interconnection Diagram
INTERCONNECTION DIAGRAM ECN Soldering Iron Circuit Schematic (Reference figures are subject to change without notice). ACCESSORIES Description Qty. Description Qty. Welder 1 set Earth Clamp 1 pc Operator’s Manual 1 pc Face Mask with Filter 1 pc Electrode Holder 1 pc Brush &... - Page 9 ESPECIFICACIONES DEL PRODUCTO MODELO KN INW-160 Ciclo de trabajo 45% at 100A - 110V~ Clase del aislamiento nominal 45% at 160A - 220V~ Energía de entrada...
- Page 10 SEGURIDAD • Durante su uso, dado que el humo es nocivo para la salud • Si la capacidad de la fuente de alimentación es suficiente humana, la operación debe realizarse en las instalaciones para permitir que el soldador funcione normalmente o no. de ventilación y extracción.
- Page 11 DESCRIPCIÓN TÉCNICA Estándar • EN 60974-1: Estándares para máquinas de soldadura Energía auxiliar Corriente continua por arco de AC (DC) • JB / T 7824: Condiciones técnicas del rectificador de soldadura por arco inversor Fusible Protección a tierra • GB 4208: Clase de protección (código IP) Amperaje Línea Tabla de símbolos...
- Page 12 Sexta vez: ELEVADOR TIG. El código de visualización es “LIT”. En sentido horario, gire la perilla, aparecerá “ON”. Gire la perilla en sentido antihorario, se mostrará “OFF”. La función de la perilla (KN INW-160 por ejemplo) El valor predeterminado es “APAGADO”. (presione suavemente la perilla central): Séptima vez: Regrese al modo de instrucción actual.
- Page 13 INSTRUCCIÓN DE OPERACIÓN Procedimiento electrodo hacia abajo debe estar unificada en un recipiente metálico. Y el revestimiento de la cubierta no debe quedar a) Conéctese al interruptor de encendido amperímetro atrapado por el soporte. Raspe suavemente al encender digital con las luces encendidas. el arco;...
- Page 14 La energía no se abrirá entonces (la luz indicadora no está encendida o el ventilador no funciona o hay voltaje sin carga). Apague el interruptor de encendido y vuelva a la normalidad después de unos minutos. DIAGRAMA KN INW-160 160A Inverter welding machine...
- Page 15 LISTA D EPARTES Cant. Cant. D e s c r i p c i ó n D e s c r i p c i ó n Manija Radiador 1 Carcaza Columna de soporte de plástico 1 Panel frontal IGBT Perilla del potenciómetro Placa de convertidor de voltaje dual Panel de control...
- Page 16 Para el entre -25º C y 55º C y la humedad relativa debe ser transporte a largas distancias, debe equiparse con una inferior al 90%. caja de madera y marcar los símbolos “arriba” o “lluvia”. www.knova.com.mx...
