Summary of Contents for Gallagher S400

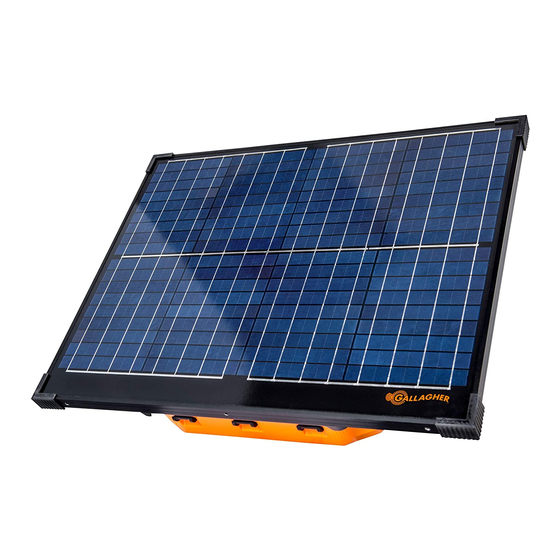

- Page 1 PORTABLE SOLAR FENCE ENERGIZER S400 Instructions - ENG Instrucciones - ESP...
- Page 2 Copyright © Gallagher Group Limited 2021. All rights reserved. Patents Pending. Gallagher S400 Portable Solar Fence Energizer User Manual 3E3888 - Edi on 6 - June 2021 DISCLAIMER Whilst every eff ort has been made to ensure accuracy, neither Gallagher Group Limited...
- Page 3 Table of Contents English Español GREEN GREEN 3’ Earth Rod MOUNTING 3’ Earth Rod GREEN...
- Page 5 • Do not use the energizer with non-rechargeable batteries. • When using the Gallagher safety isolating power supply, ensure the energizer and power supply are used in a sheltered, well ventilated area fully protected from rain, condensation and other sources of moisture.
- Page 6 3E3888 Gallagher S400 Solar Energizer User Manual contacting the fence with the head, mouth, neck or torso. Do not climb over, through or under a multi-wire electric fence. Use a gate or a specially designed crossing point. • An electric animal fence shall not be supplied from two separate energizers or from independent fence circuits of the same energizer.
- Page 7 This energizer complies with international safety regulations and is manufactured to international standards. Gallagher reserves the right to make changes without notice to any product specification to improve reliability, function or design. E & OE. The author thanks the International Electrotechnical Commission (IEC) for permission to reproduce Information from its International Publication 60335-2-76 ed.2.2 (2013).
- Page 8 3E3888 Gallagher S400 Solar Energizer User Manual OVERVIEW Battery Green Batteries OK indicator Green Batteries charging Flashing Batteries need charging. See “Tips & Troubleshooting” (p. 12). Power Switch - Battery check - OFF - Half Power ½ - Full Power...
- Page 9 3E3888 Gallagher S400 Solar Energizer User Manual Earth Terminal Connects to earth/ground stake Fence Terminal Connects to fence Voltage Green pulse Fence Voltage is OK Indicator Red pulse Fence voltage is low. See “Tips & Troubleshooting” (p. 12). Battery Access...
-
Page 10: Installation Instructions
3E3888 Gallagher S400 Solar Energizer User Manual INSTALLATION INSTRUCTIONS 1. Open the energizer 3. Close cover and tighten screw 4. Install energizer The solar panel should face towards the equator. i.e. in the northern hemisphere, panel faces south, in the southern hemisphere, panel faces north. -
Page 11: Understanding Your Energizer
3E3888 Gallagher S400 Solar Energizer User Manual UNDERSTANDING YOUR ENERGIZER The Smart Gallagher Solar Energizer range have operation modes best suited to control certain animal types. Switch Position Description 1/2 Power The Energizer pulses fast, day and night to control nocturnal animals. -
Page 12: Tips And Troubleshooting
• Keep the solar panel clean (e.g. from dirt). Periodically use a soft cloth with water and a mild detergent. • Test voltage on the fence using a Gallagher Fence Volt Meter (G50301). • Turn energizer off before handling fence or battery connections. - Page 13 3E3888 Gallagher S400 Solar Energizer User Manual Symptom Problem Solutions No voltage on Energizer may have been Check energizer isn’t faulty; fence damaged by lightning. • disconnect from fence and earth • measure across fence and earth terminals with a...
-
Page 14: Important Battery Information
3E3888 Gallagher S400 Solar Energizer User Manual IMPORTANT BATTERY INFORMATION Switch the energizer off. Place in direct sunlight Recharging the batteries for 3 days (make sure batteries are connected) OR use the mains power recharge kit in a sheltered well-ventilated area. -
Page 15: Product Specifications
3E3888 Gallagher S400 Solar Energizer User Manual PRODUCT SPECIFICATIONS Model S400 G36110 type D energizer Batteries 2 x 12 V 7 Ah sealed lead acid (2M1946) Current draw Stored energy Output energy 2.99 J Output voltage (no load) 7–9 kV... - Page 17 • No use el energizador con baterías no recargables. • Cuando utilice la fuente de poder de aislamiento de seguridad Gallagher, asegúrese que el Energizador y la fuente de poder sean usadas en un área techada, con buena ventilación y completamente protegido de la lluvia, condensación y otras fuentes de humedad.
- Page 18 3E3888 Gallagher S400 Solar Energizador Manual del Usuario TENER EN CUENTA: Evite el contacto con los cables de la cerca, especialmente con la cabeza, cuello o torso. No trepe o pase por debajo de una cerca eléctrica. Utilice una puerta o un punto para cruzar especialmente diseñado.
- Page 19 El energizador cumple con las normas Internacionales de seguridad y está fabricado conforme a los estándares internacionales. Gallagher se reserva el derecho de hacer cambios sin notificación previa en las especificaciones de cualquier producto para mejorar la fiabilidad, función o diseño. E & OE.
- Page 20 3E3888 Gallagher S400 Solar Energizador Manual del Usuario GENERALIDADES Indicador de batería Verde Las baterías están bien Parpadeo en Carga de la batería verde Rojo Es necesario recargar las baterías. Vea “Consejos y resolución de problemas” (página 24). Interruptor de - Revisión de la batería...
- Page 21 3E3888 Gallagher S400 Solar Energizador Manual del Usuario Terminal de cerca Se conecta a la cerca Indicador de voltaje Pulso verde El voltaje de la cerca es adecuado Pulso rojo El voltaje de la cerca está bajo. Vea “Consejos y resolución de problemas”...
-
Page 22: Instrucciones Para La Instalación
3E3888 Gallagher S400 Solar Energizador Manual del Usuario INSTRUCCIONES PARA LA INSTALACIÓN 1. Abra el energizador 3. Cierre la cubierta y ajuste el tornillo 4. Instale el energizador El panel solar debe estar orientado hacia el ecuador. Es decir, en el hemisferio norte, el panel está... - Page 23 3E3888 Gallagher S400 Solar Energizador Manual del Usuario ENTIENDA SU ENERGIZADOR La gama de Energizadores Solares Gallagher Inteligentes tiene modos operativos que se ajustan mejor al control de determinados tipos de animales. Posición de Encendido Descripción Energía media El energizador emite impulsos rápidamente, de día y de noche para controlar animales nocturnos.
- Page 24 • Mantenga limpio el panel solar (por ejemplo, de suciedad). Use un paño suave periódicamente con agua y un detergente suave. • Compruebe la tensión de la cerca con el voltímetro Gallagher (G50301). • Apague el energizador antes de manipular las conexiones de la valla o batería.
- Page 25 3E3888 Gallagher S400 Solar Energizador Manual del Usuario Síntoma Problema Soluciones El indicador del El voltaje de salida es • Compruebe que las baterías voltaje de la demasiado bajo, debido están en buen estado usando cerca parpadea a una alta carga en la la función de revisión de la...
- Page 26 3E3888 Gallagher S400 Solar Energizador Manual del Usuario INFORMACIÓN IMPORTANTE SOBRE LA BATERÍA Apague el energizador. Colóquelo bajo la luz Recarga de las baterías solar directa durante 3 días (asegúrese de que las baterías estén conectadas) o utilice el kit de recarga de energía de la red en un área techada, con buena...
-
Page 27: Especificaciones Del Producto
3E3888 Gallagher S400 Solar Energizador Manual del Usuario ESPECIFICACIONES DEL PRODUCTO Modelo S400 G36110 Energizador de tipo D Baterías Plomo y ácido sellada de 2 x 12 V 7 Ah (2M1946) Consumo de corriente Energía almacenada 4,0 J Energía de salida 2,99 J Tensión de salida (sin carga) 7–9 kV... - Page 29 ENG - WARRANTY Register your product online at www.gallagherams.com and receive the following benefits: • Helpful customer service and technical support. • A record which can help if your product is lost or stolen. • Notification of special offers and product updates (optional).
- Page 30 ácido de la batería, una manipulación física indebida, la caída de un rayo, la inmersión del producto en agua y el cableado externo. Ni Gallagher, ni sus distribuidores ni sus agentes aceptan responsabilidad alguna por el uso indebido de este producto ni por accidente alguno provocado por la manipulación,...
