Gallagher S200 User Manual

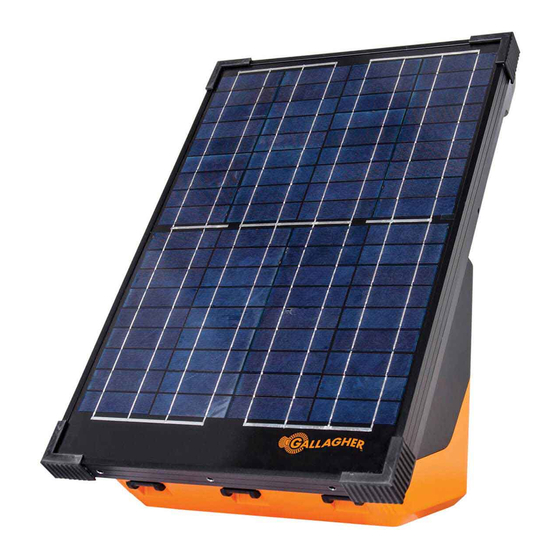

Portable solar fence energizer type d
Hide thumbs Also See for S200:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
PORTABLE SOLAR
FENCE ENERGIZER
S200
Instructions
- ENG
Instrucciones
- ESP

Advertisement

Table of Contents
loading

Related Manuals for Gallagher S200

Summary of Contents for Gallagher S200

  • Page 1 PORTABLE SOLAR FENCE ENERGIZER S200 Instructions - ENG Instrucciones - ESP...
  • Page 2 Copyright © Gallagher Group Limited 2021. All rights reserved. Patents Pending. Gallagher S200 Portable Solar Fence Energizer User Manual 3E4676 - Edi on 5 - May 2021 DISCLAIMER Whilst every eff ort has been made to ensure accuracy, neither Gallagher Group Limited...
  • Page 3 Table of Contents English Español GREEN GREEN 3’ Earth Rod MOUNTING 3’ Earth Rod GREEN...
  • Page 4 • Do not use the energizer with non-rechargeable batteries. • When using the Gallagher safety isolating power supply, ensure the energizer and power supply are used in a sheltered, well ventilated area fully protected from rain, condensation and other sources of moisture.
  • Page 5 3E4676 Gallagher S200 Solar Energizer User Manual contacting the fence with the head, mouth, neck or torso. Do not climb over, through or under a multi-wire electric fence. Use a gate or a specially designed crossing point. • An electric animal fence shall not be supplied from two separate energizers or from independent fence circuits of the same energizer.
  • Page 6 IPX4. This energizer complies with international safety regulations and is manufactured to international standards. Gallagher reserves the right to make changes without notice to any product specification to improve reliability, function or design. E & OE. The author thanks the International Electrotechnical Commission (IEC) for permission to reproduce Information from its International Publication 60335-2-76 ed.2.2 (2013).
  • Page 7 3E4676 Gallagher S200 Solar Energizer User Manual OVERVIEW Battery Green Batteries OK indicator Green Batteries charging Flashing Batteries need charging. See “Tips & Troubleshooting” (p. 9). Power Switch - Battery check - OFF - Half Power ½ - Full Power...
  • Page 8 3E4676 Gallagher S200 Solar Energizer User Manual Earth Terminal Connects to earth/ground stake Fence Terminal Connects to fence Voltage Green pulse Fence Voltage is OK Indicator Red pulse Fence voltage is low. See “Tips & Troubleshooting” (p. 9). Battery Access...

  • Page 9: Installation Instructions

    3E4676 Gallagher S200 Solar Energizer User Manual INSTALLATION INSTRUCTIONS 3. Close cover and tighten screw 1. Open the energizer 4. Install energizer The solar panel should face towards the equator. i.e. in the northern hemisphere, panel faces south, in the southern hemisphere, panel faces north.

  • Page 10: Understanding Your Energizer

    3E4676 Gallagher S200 Solar Energizer User Manual UNDERSTANDING YOUR ENERGIZER The Smart Gallagher Solar Energizer range have operation modes best suited to control certain animal types. Switch Position Description 1/2 Power The Energizer pulses fast, day and night to control nocturnal animals.

  • Page 11: Tips And Troubleshooting

    • Keep the solar panel clean (e.g. from dirt) - periodically use a soft cloth with water and a mild detergent. • Test voltage on the fence using a Gallagher Fence Volt Meter (G50301). • Turn energizer off before handling fence or battery connections.
  • Page 12 3E4676 Gallagher S200 Solar Energizer User Manual Symptom Problem Solutions No voltage on Energizer may have been Check energizer isn’t faulty; fence damaged by lightning. • disconnect from fence and earth • measure across fence and earth terminals with a Gallagher Fence Volt Meter;...

  • Page 13: Important Battery Information

    3E4676 Gallagher S200 Solar Energizer User Manual IMPORTANT BATTERY INFORMATION Recharging the batteries Switch the energizer off. Place in direct sunlight for 3 days (make sure batteries are connected) OR use the mains power recharge kit in a sheltered well-ventilated area.

  • Page 14: Product Specifications

    3E4676 Gallagher S200 Solar Energizer User Manual PRODUCT SPECIFICATIONS Model S200 G36010 type D energizer Battery 2 x 12 V 7 Ah sealed lead acid (2M1946) Current draw 0.7 A Stored energy Output energy 1.49 J Output voltage (no load) 7–9 kV...
  • Page 15 • No use el energizador con baterías no recargables. • Cuando utilice la fuente de poder de aislamiento de seguridad Gallagher, asegúrese que el Energizador y la fuente de poder sean usadas en un área techada, con buena ventilación y completamente protegido de la lluvia, condensación y otras fuentes de humedad.
  • Page 16 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario • ADVERTENCIA - LOS INSTALADORES/USUARIOS DEBEN TENER EN CUENTA: Evite el contacto con los cables de la cerca, especialmente con la cabeza, cuello o torso. No trepe o pase por debajo de una cerca eléctrica. Utilice una puerta o un punto para cruzar especialmente diseñado.
  • Page 17 El energizador cumple con las normas Internacionales de seguridad y está fabricado conforme a los estándares internacionales. Gallagher se reserva el derecho de hacer cambios sin notificación previa en las especificaciones de cualquier producto para mejorar la fiabilidad, función o diseño. E & OE.
  • Page 18 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario GENERALIDADES Indicador de batería Verde Las baterías están bien Parpadeo en Carga de las baterías verde Rojo Es necesario recargar las baterías. Vea “Consejos y resolución de problemas” página 20). Interruptor de - Revisión de la batería...
  • Page 19 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario Sensor de luz Utilizado para determinar si es de día o de noche Panel solar Manténgalo limpio para que las baterías están cargue con el sol Terminal de tierra Se conecta a la tierra/poste de suelo...

  • Page 20: Instrucciones Para La Instalación

    3E4676 Energizadores Solares Gallagher S200 Manual del Usuario INSTRUCCIONES PARA LA INSTALACIÓN 3. Cierre la cubierta y ajuste el 1. Abra el energizador tornillo 4. Instale el energizador El panel solar debe estar orientado hacia el ecuador. es decir, en el hemisferio norte, el panel está...
  • Page 21 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario ENTIENDA SU ENERGIZADOR La gama de Energizadores Solares Gallagher Inteligentes tiene modos operativos que se ajustan mejor al control de determinados tipos de animales. Posición de Encendido Descripción Energía media El energizador emite impulsos rápidamente, de día y de noche para controlar animales nocturnos.
  • Page 22 • Mantenga limpio el panel solar (por ejemplo, de suciedad). Use un paño suave periódicamente con agua y un detergente suave. • Compruebe la tensión de la cerca con el voltímetro Gallagher Fence Volt Meter (G50301). • Apague el energizador antes de manipular las conexiones de la valla o batería.
  • Page 23 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario Síntoma Problema Soluciones El indicador del El voltaje de salida es • Compruebe que las voltaje de la demasiado bajo, debido baterías están en buen cerca parpadea a una alta carga en la estado usando la función...
  • Page 24 3E4676 Energizadores Solares Gallagher S200 Manual del Usuario INFORMACIÓN IMPORTANTE SOBRE LA BATERÍA Apague el energizador. Colóquelo bajo la luz Recarga de la batería solar directa durante 3 días (asegúrese de que las baterías estén conectadas) o utilice el kit de recarga de energía de la red en un área techada, con buena...

  • Page 25: Especificaciones Del Producto

    3E4676 Energizadores Solares Gallagher S200 Manual del Usuario ESPECIFICACIONES DEL PRODUCTO Modelo S200 G36010 Energizador de tipo D Baterías Plomo y ácido sellada de 2 x 12 V 7 Ah (2M1946) Consumo de corriente 0,7 A Energía almacenada 0,2 J Energía de salida...
  • Page 26 Batteries require connecting before use, please read instructions Hay que conectar las baterías antes de usar, lea las instrucciones www.gallagher.com Gallagher Private Bag 3026, Hamilton, New Zealand...
  • Page 27 ENG - WARRANTY Register your product online at www.gallagherams.com and receive the following benefits: • Helpful customer service and technical support. • A record which can help if your product is lost or stolen. • Notification of special offers and product updates (optional).
  • Page 28 90 days (e.g. cleaning materials; batteries - rechargeable and non-rechargeable; etc.). Gallagher will repair or replace at their option any faulty product returned to them or their Dealer within this time period. Exchange modules are guaranteed for 90 days from date-of-fitting.
