H-8463, H-8464

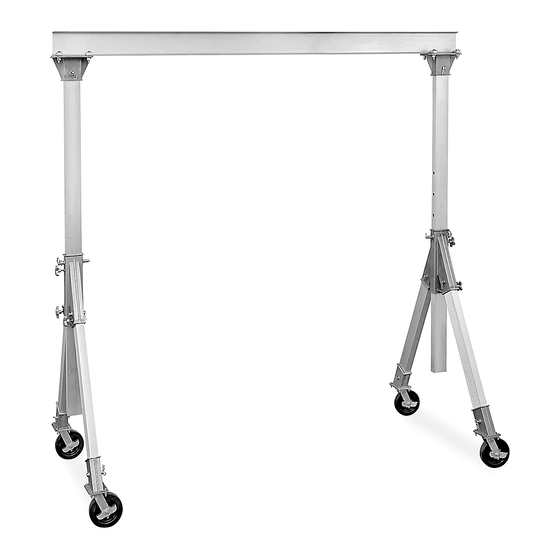

GANTRY CRANE
TOOLS NEEDED
9/16" Wrench
13/16" Wrench
Knob x 6
3/8" Bolt x 16
9/16" Bolt x 8
Y-Connector x 2
Leg x 4
PAGE 1 OF 9
1-800-295-5510
uline.com
PARTS
Height
Adjustment Pin x 2
3/8" Nut x 16
9/16" Nut x 8
Caster Mounting
Bracket x 4
Top Lock Pin x 2
Frame Pin x 8
3/8" Washer x 16
9/16" Washer x 8
I-Beam Mounting
Bracket x 2
Adjustable
Post x 2
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Cotter Pin x 12
3/8" Lock
Washer x 16
9/16" Lock
Washer x 8
Locking Swivel
I-Beam
Caster x 4
Clamp x 8
I-Beam x 1
0721 IH-8463
Advertisement
Related Manuals for U-Line H-8463
Summary of Contents for U-Line H-8463
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-8463, H-8464 1-800-295-5510 uline.com GANTRY CRANE TOOLS NEEDED 9/16" Wrench 13/16" Wrench PARTS Knob x 6 Height Top Lock Pin x 2 Frame Pin x 8 Cotter Pin x 12 Adjustment Pin x 2 3/8"...
- Page 2 SAFETY WARNING! Read all instructions carefully and WARNING! Use caution when unpacking completely before operating. Only trained and check for any damage that may have operators should use the crane and perform occurred in transit. daily inspections for all parts. WARNING! Make sure all hardware is tightened when assembly is complete.
- Page 3 ASSEMBLY CONTINUED 6. Slide I-beam flange beneath the clamps bolted NOTE: Before lifting the gantry crane, make to the I-beam mounting bracket. Tighten bolts sure all bolts and clamps are fully tightened. with 13/16" wrench. Repeat on the other end of the NOTE: Lock the swivel casters before lifting the I-beam.
-
Page 4: Herramientas Necesarias
H-8463, H-8464 800-295-5510 uline.mx PLUMA HIDRÁULICA HERRAMIENTAS NECESARIAS Llave de 9/16" Llave de 13/16" PARTES 6 Perillas 2 Pasadores de 2 Pasadores de 8 Pasadores de 12 Pasadores de Ajuste de Altura Bloqueo Superior Bastidor Chaveta 16 Pernos de 3/8”... - Page 5 SEGURIDAD ¡ADVERTENCIA! Lea todas las instrucciones y ¡ADVERTENCIA! Tenga cuidado cuando advertencias antes de operar. Solamente los desempaque las partes y verifique cualquier operadores capacitados deben usar la pluma daño que haya podido ocurrir en tránsito. y realizar inspecciones diarias a todas las ¡ADVERTENCIA! Asegúrese de que toda la partes.
- Page 6 CONTINUACIÓN DEL ENSAMBLE 6. Deslice el reborde de la barra en I por debajo NOTA: Antes de elevar la pluma hidráulica, de las abrazaderas atornilladas al soporte de asegúrese de que todos los pernos y instalación de la barra en I. Apriete los pernos con abrazaderas estén bien apretadas.
-
Page 7: Outils Requis
H-8463, H-8464 1-800-295-5510 uline.ca GRUE À PORTIQUE OUTILS REQUIS Clé de 9/16 po Clé de 13/16 po PIÈCES Poignée x 6 Goupille de réglage Goupille d'arrêt Goupille pour Goupille fendue x 12 de la hauteur x 2 supérieure x 2... - Page 8 SÉCURITÉ AVERTISSEMENT! Lisez les consignes AVERTISSEMENT! Faites preuve de prudence lors attentivement et en entier avant l'utilisation. du déballage et vérifiez qu'aucun dommage Seuls des opérateurs formés peuvent utiliser la n'a eu lieu lors du transport. grue et effectuer une inspection quotidienne AVERTISSEMENT! Assurez-vous que les pièces de toutes les pièces.
- Page 9 MONTAGE SUITE 6. Faites glisser l'aile de la poutre en I sous les brides REMARQUE : Avant de soulever la grue à boulonnées au support de poutre en I. Serrez les portique, assurez-vous que tous les boulons et boulons avec une clé de 13/16 po. Répétez l'opération que toutes les brides sont bien serrés.
