U-Line H-8462 Manual

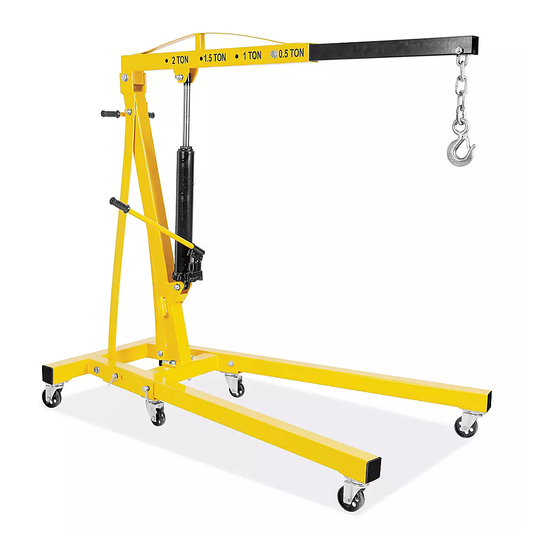

Hydraulic floor crane
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

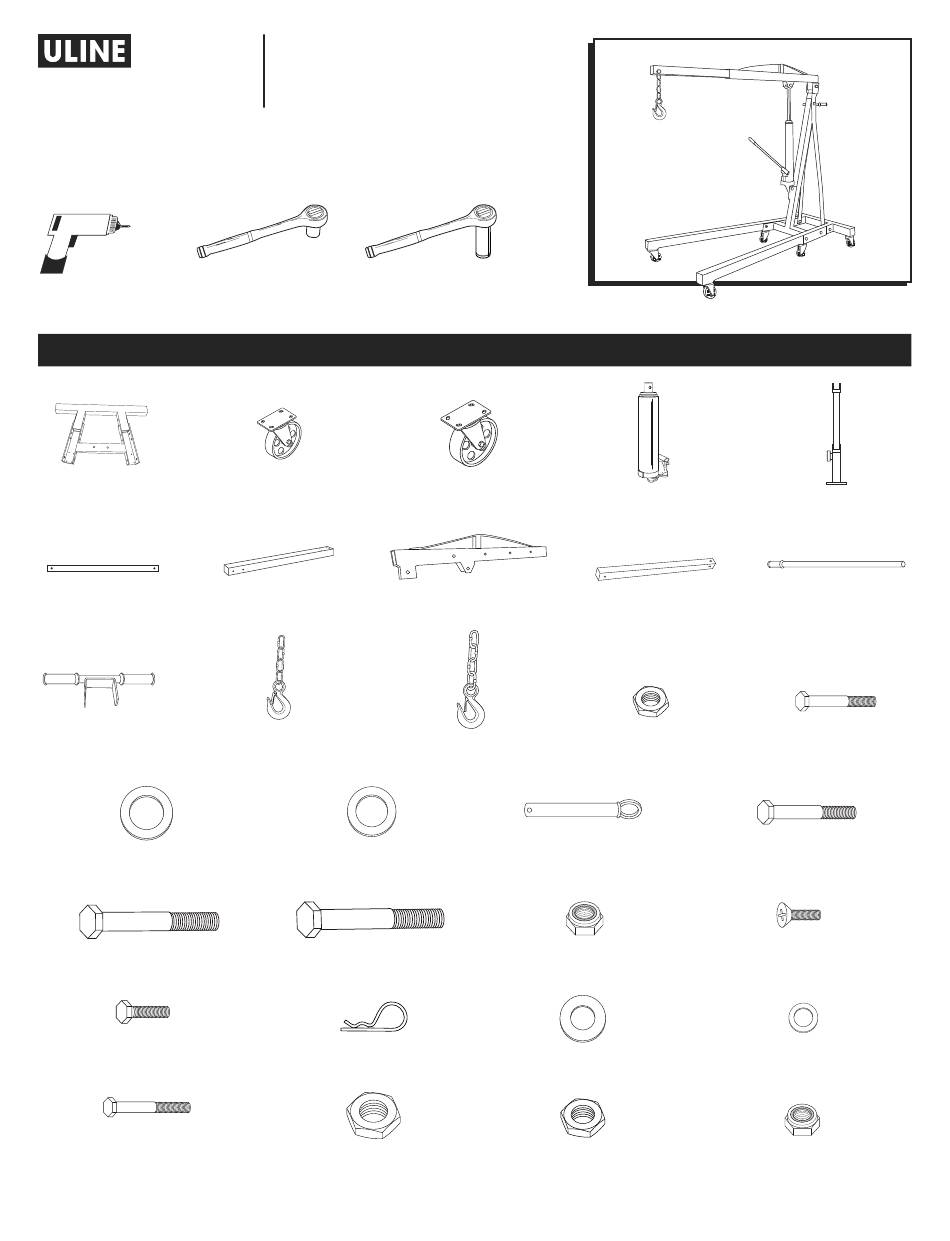

H-8462
HYDRAULIC
FLOOR CRANE
TOOLS NEEDED
Power Drill
(Recommended)
Base x 1
Support Brace x 2
Handle x 1
M18 Washer x 1
M16 x 120 mm Bolt x 1
M8 x 20 mm Bolt x 16
M14 x 80 mm Bolt x 1
PAGE 1 OF 12
1-800-295-5510
uline.com
1/2" Socket
15/16" Socket
7/8" Socket
1⁄" Socket
Small Caster x 2
Leg x 2
One-Ton Chain x 1
M16 Washer x 8
M18 x 120 mm Bolt x 1
Cotter Pin x 4
M18 Hex Locknut x 1
PARTS
Large Caster x 4
Hydraulic Jack x 1
Boom x 1
Two-Ton Chain x 1
4" Pin x 4
M16 Hex Locknut x 7
M14 Washer x 1
M16 Hex Nut x 1
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.
Boom
Extension x 1
M16 x 100 mm Bolt x 4
M14 Hex Nut x 1
M16 x 90 mm Bolt x 3
M8 x 20 mm Phillips
Countersunk Screw x 8
M8 Washer x 24
M8 Hex Locknut x 8
Upright x 1
Jack Handle x 1
0821 IH-8462

Advertisement

loading
Need help?

Need help?

Do you have a question about the H-8462 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line H-8462

Summary of Contents for U-Line H-8462

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. H-8462 1-800-295-5510 uline.com HYDRAULIC FLOOR CRANE TOOLS NEEDED Power Drill 1/2" Socket 15/16" Socket (Recommended) 7/8" Socket 1⁄" Socket PARTS Small Caster x 2 Large Caster x 4...
  • Page 2 ASSEMBLY 1. Attach two large casters to back of base. Secure 4. Attach handle and support braces on each side each caster with four M8 x 20 mm bolts and four of upright. Secure all parts with M16 x 120 mm bolt, M8 washers.
  • Page 3 ASSEMBLY CONTINUED Insert legs into base. Secure each leg with two 4" 9. Place boom on top of upright. Secure with pins and two cotter pins. (See Figure 7) M18 x 120 mm bolt, M18 washer and M18 hex locknut. Tighten with 1⁄" socket. (See Figure 10) NOTE: When legs are down, secure 4"...

  • Page 4: Operation

    ASSEMBLY CONTINUED 12. Attach preferred chain through slit on bottom of Figure 13 boom extension and secure with an M14 x 80 mm bolt, M14 washer and M14 hex nut. Tighten with 7/8" socket. (See Figure 13) NOTE: The one-ton chain can only be used at the 1/2 and one-ton boom positions.

  • Page 5: Herramientas Necesarias

    H-8462 800-295-5510 uline.mx PLUMA HIDRÁULICA HERRAMIENTAS NECESARIAS Taladro Eléctrico Dado de 1/2" Dado de 15/16" (Recomendado) Dado de 7/8" Dado de 1⁄" PARTES 2 Ruedas Pequeñas 4 Ruedas Grandes 1 Cilindro Hidráulico 1 Base 1 Poste 2 Soportes 2 Patas 1 Brazo 1 Extensión del Brazo...
  • Page 6 ENSAMBLE Fije dos ruedas grandes a la parte posterior de 4. Fije el asa y soportes a cada lado del poste. Asegure todas las partes con un perno M16 x 120 mm, una la base. Asegure cada rueda con cuatro pernos rondana M16 y una contratuerca hexagonal M16.
  • Page 7 CONTINUACIÓN DE ENSAMBLE Inserte las patas en la base. Asegure cada pata 9. Coloque el brazo al poste. Asegure con un perno M18 x 120 mm, una rondana M18 y una contratuerca con dos pasadores de 4" y dos pasadores de M18.
  • Page 8 CONTINUACIÓN DE ENSAMBLE 12. Fije la cadena seleccionada por la ranura en la Diagrama 13 parte inferior de la extensión del brazo y asegure con un perno M14 x 80 mm, una rondana M14 y una tuerca hexagonal M14. Apriete con el dado de 7/8". (Vea Diagrama 13) NOTA: La cadena de una tonelada solo se puede usar en las posiciones de 1/2 y...

  • Page 9: Outils Requis

    H-8462 1-800-295-5510 uline.ca GRUE D'ATELIER HYDRAULIQUE OUTILS REQUIS Perceuse électrique Douille de 1/2 po Douille de 15/16 po (recommandé) Douille de 7/8 po Douille de 1⁄ po PIÈCES Petite roulette x 2 Grande roulette x 4 Vérin hydraulique x 1...

  • Page 10: Montage

    MONTAGE Fixez deux grandes roulettes à l'arrière de la base. 4. Fixez la poignée et les renforts de soutien de chaque Sécurisez chaque roulette avec quatre boulons côté du montant. Sécurisez les deux côtés avec un M8 x 20 mm et quatre rondelles M8. Serrez-les avec boulon M16 x 120 mm, une rondelle M16 et un écrou une douille de 1/2 po.
  • Page 11 MONTAGE SUITE Insérez les pieds dans la base. Sécurisez chaque 9. Placez la flèche sur le dessus du montant. Sécurisez pied à l'aide de deux goupilles de 4 po et de deux avec un boulon M18 x 120 mm, une rondelle M18 et goupilles fendues.
  • Page 12 MONTAGE SUITE 1. Attachez la chaîne de votre choix à travers la fente Figure 13 sur le bas de la rallonge de flèche et sécurisez avec un boulon M14 x 80 mm, une rondelle M14 et un écrou hexagonal M14. Serrez avec une douille de 7/8 po.
