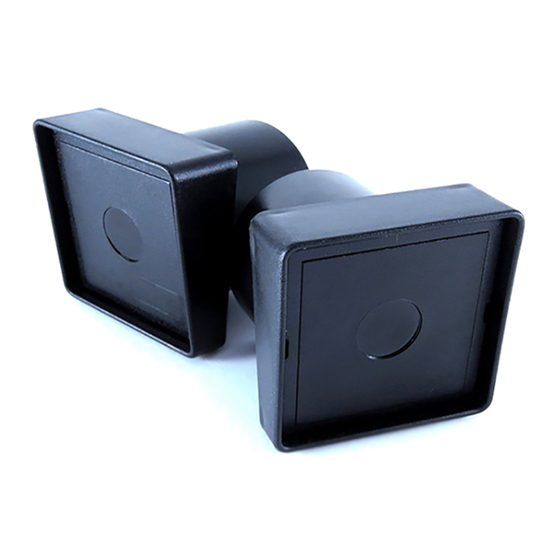

FOTOCELLULE DA INCASSO CODIFICATE " IR/IT 2126 NEW "
Fotocellule da incasso a raggi infrarossi codificate da parete con portata nominale fino a 30 mt.
La codifica del segnale trasmesso, da impostare al momento dell'installazione, minimizza la possibilità di interferenza fra
dispositivi.
C
ARATTERISTICHE TECNICHE
- Portata nominale max.
- Alimentazione TX
- Alimentazione RX
- Assorbimento TX
- Assorbimento RX
- Portata contatto relè
- Temperatura d'esercizio
- Contenitore
- Grado di protezione
Selezione Codifica del segnale trasmesso " A " o " B " di Funzionamento ( tramite Jumper J1 ) :
La fotocellula dispone di due canali codificati "A" e "B" di funzionamento, in questo modo è possibile installare 2 coppie dello
stesso modello senza nessuna interferenza fra loro. La codifica "A" ( J1 pos. 1 - 2 "configurazione di fabbrica" ) o la
codifica "B" ( J1 pos. 2 - 3 ), devono essere opportunamente selezionate allo stesso modo, al momento dell'installazione,
sia sulla parte trasmittente ( IT 2126 NEW ) che sulla parte ricevente ( IR 2126 NEW ).

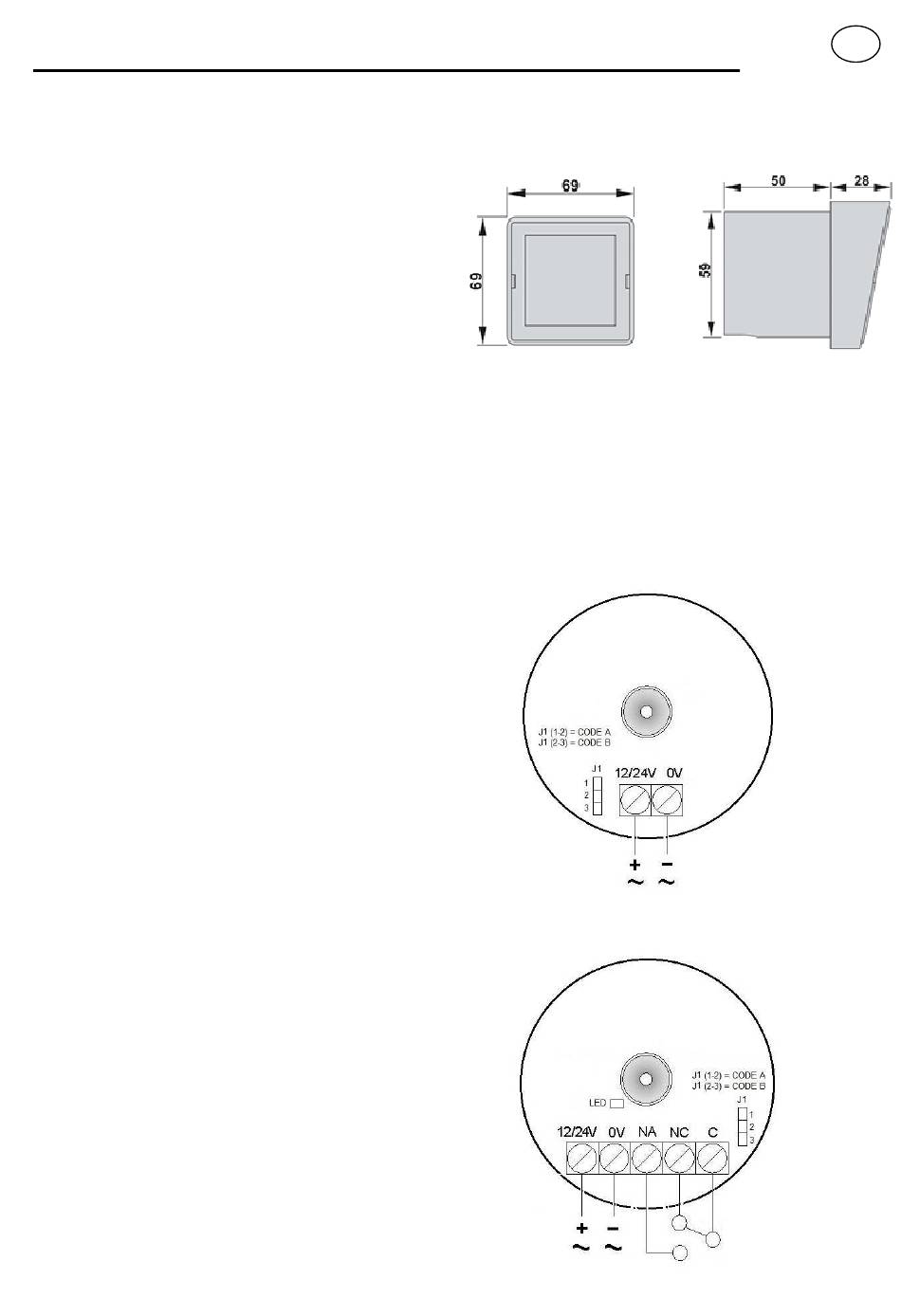

IT 2126 NEW D
ESCRIZIONE DEL
Alimentazione :
Il Trasmettitore può essere alimentato con 12 o 24 Volt sia in corrente continua (rispettare polarità) che in corrente alternata.
Collegamenti :
1 - Alimentazione 12-24 Vac-Vdc
2 - Alimentazione 0 Vac-Vdc
IR 2126 NEW D
ESCRIZIONE DEL
Alimentazione :
Il ricevitore può essere alimentato con 12 o 24 Volt sia in corrente continua (rispettare polarità) che in corrente alternata.
Collegamenti :
1 - Alimentazione 12-24 Vac-Vdc
2 - Alimentazione 0 Vac-Vdc
3 - Contatto fotocellula NA ( normalmente Aperto )
4 -
Contatto fotocellula NC ( normalmente Chiuso )
5 -
Contatto fotocellula C ( Comune )
Rev. 3.0
13/06/2016
:
: 30 metri
: 12-24V AC-DC
: 12-24V AC-DC
: 10 mA Max.
: 25 mA Max.
: 1A max a 30 VDC
: -10 ÷ 55 °C
: Policarbonato
: IP 54
T
RASMETTITORE
R
( RX ) :
ICEVITORE
( TX ) :
1
I
