MANUAL DE INSTRUÇÕES
Detector de movimento teto falso
C-LOGIC 650-MD
SKU: CLOGIC650MD230VCBINT
PORTUGUÊS
O detector radar é um detector de movimento activo, o sensor de alta frequência integra-
do emite ondas eletromagneticas de alta frequência (5.8GHz) e recebe o seu eco. O sen-
sor detecta a mudança no eco desde o mais mínimo movimento na zona de detecção. Um
microprocessador activa então a luz. A detecção é possível através de portas, painéis de
vidro ou paredes finas.
ESPECIFICAÇÕES:
• Fonte de energia: 220-240VAC
• Freqüência: 50/60Hz
• Instalação: Indoor, montagem no teto
• Sistema HF: radar 5.8GHz CW, banda ISM
• Transmissão de potência: <10mW
• Carga de pico:
- Incandescência: 1200W
- Fluorescência: 300W
- LED: 300W
• Ângulo de detecção: 360°
• Faixa: 1-10m rádio, ajustável
• Determinar a hora: 8sec até 12min
• Ajuste Lux: 2~2000LUX
• Consumo de energía: aprox.0.9W
Importante: as pessoas ou objetos que estão a avançar à luz são detectados melhor.
NOTA: a saída de alta frequência do sensor <10mW, o que significa só um centási-
mo da potência de transmissão de um telefone portável ou a saída de um forno mi-
croondas.
Configuração de alcance (sensibilidade)
O alcance é o termo utilizado para a descrição da maior ou menor zona de detecção ao ní-
vel do solo que há depois de montar o sensor de luz a uma altura de 2.5m, rode o interrup-
tor de controlo completamente para a esquerda para selecionar o alcance mínimo (aprox.
2m radio), e completamente para a direita para selecionar o alcance máximo (aprox. 10m
de radio).
NOTA: a distância de detecção mais acima é obtida no caso de uma pessoa que mede
entre 1.6m~1.7m de altura, de compleição média e se desloca a uma velocidade de
1.0~1.5m/seg. Se a altura da pessoa, compleição e velocidade de movimento mudam,
a distância de detecção também mudará.
Configuração do tempo
A luz pode ser configurada para que mantenha acesa durante um periodo de tempo com-
preendido entre aproximadamente 8 seg (rodar completamente para a esquerda) e um má-
ximo de 12 minutos (rodar totalmente para a dereita).
Qualquer movimento detectado antes de decorrido este período de tempo reiniciará o tem-
porizador. É recomendado selecionar o menor tempo para ajustar a zona de detecção e
para a realização da posta em marcha.
NOTA: depois que a luz se desligar, demora aproximadamente de 1 segundo antes que seja
capaz de começar a detectar movimento de novo. A luz só acende em resposta ao movi-
mento depois de decorrido este periodo.
Configuração do controlo de luz
O limiar de resposta à luz escolhida pode ir dos 2 até os 2000 luxes.
Rode o comando completamente para a esquerda para selecionar a luz do dia a aproxima-
damente 2000Lux. O comando deve estar rodado completamente para a direita quando é
realizado o ajuste da zona de detecção.
SOLUÇÃO DE PROBLEMAS
Funcionamento
incorreto
A luz do sensor não Ajuste de controlo de luz errado selecionado
acende
Lâmpada bulbo fundida
Interruptor de corrente desligado
A luz do sensor não Movimento continuo na zona de detecção
se desliga
A luz do sensor A luz não está montada para a detecção de
aciende sem que movimento de maneira fiável
haja nenhum
O movimento se produz, mais não e identificado
movimento
pelo sensor (o movimento atràs da parede, o
identificável
movimento de um objeto pequeno nas
proximidades imediatas da lâmpada, etc.)
A luz do sensor não Os movimentos rápidos estão a ser removidos
acende embora para a minimização do funcionamento não
haja movimento adequado ou a zona de detecção estabelecida é
muito pequena
POR
Causa Solução
Ajuste a configuração
Mude a lâmpada bulbo
Acenda o interruptor
Verificar a configuração da
zona de detecção
Montar de
maneira correta o detector
Verificar a configuração da
zona de detecção
Verificar a configuração da
zona de detecção

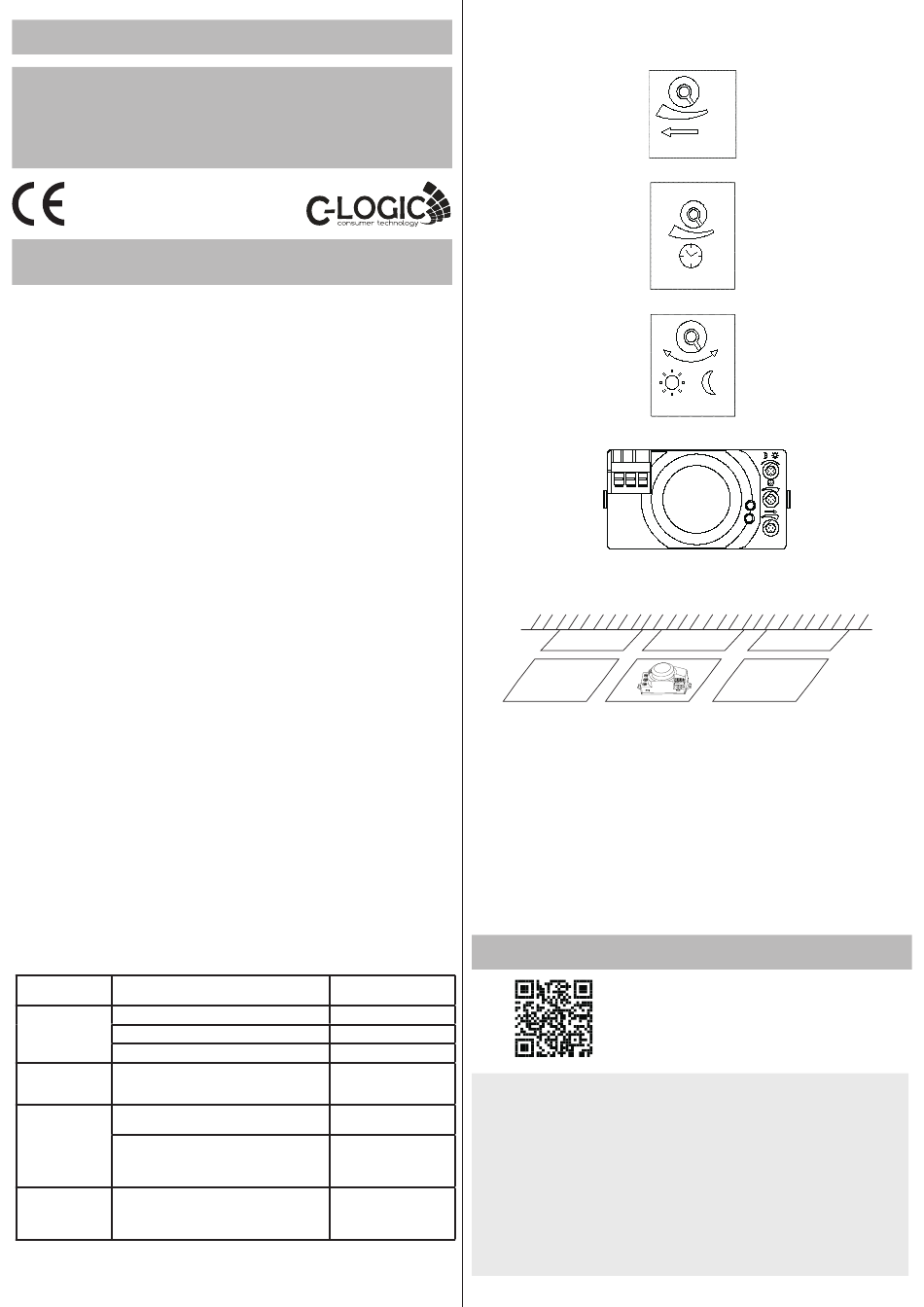

AJUSTE DA COBERTURA
CONFIGURAÇÃO DE TEMPO
AJUSTE LUX
DIAGRAMA DE CABLAGEM
L L' N
Conectar N, L à alimentação; Conectar N, L' a carga.
INSTALAÇÃO
Coloque o detector acima do teto falso, com o lado plano que descansa sobre o teto falso.
DOWNLOAD MANUAL COMPLETO
Você pode baixar o manual completo no URL
https://clogic-intl.com/clogic-650-md
