MANUEL D'INSTRUCTIONS
Détecteur de mouvement faux plafond
C-LOGIC 650-MD
SKU: CLOGIC650MD230VCBINT
FRANCAIS
Le détecteur radar est un détecteur de mouvement actif, le capteur de haute fréquence in-
tégré émet des ondes électromagnétiques de haute fréquence (5.8GHz) et reçoit l'écho des
mêmes. Le capteur détecte le changement dans l'écho de moindre mouvement sur la zone
de détection. Un microprocesseur active alors la lumière. La détection est possible à travers
des portes, panneaux de verre ou parois fines.
SPÉCIFICATIONS:
• Alimentation: 220-240VAC
• Fréquence: 50/60Hz
• Installation: intérieur, montage au plafond
• Système HF: 5.8GHz radar CW, bande ISM
• Puissance transmission: <10mW
• Charge maximale:
- Incandescence: 1200W
- Fluorescence: 300W
- LED: 300W
• Angle de détection: 360°
• Plage de détection: 1-10m radius, adjustable
• Retard de temps: 8sec to 12min
• Ajustement lux: 2~2000LUX
• Consommation d'énergie: aprox.0.9W
Important: les personnes qui avancent vers la lumière sont détectées mieux.
NOTE: la sortie de haute fréquence du capteur est <10mW, ce qui n'en représente
qu'une un centième de la puissance de transmission d'un téléphone mobile ou la
sortie d'un four micro-ondes.
Configuration de la plage (sensibilité)
La plage ou le champ d'applications est le terme utilisé pour décrire la grande ou petite zone
de détection au niveau du sol qui existe après le montage du capteur de lumière à une hau-
teur de 2.5m, tournez l'interrupteur de contrôle complètement vers la gauche pour sélection-
ner le champ minimum (environ 2m de rayon),et complétement vers la droite pour sélection-
ner le champ maximale (environ10 m de rayon).
NOTE: la distance de détection est obtenu dans le cas d'une personne qui mesure
entre 1.6m~1.7m de haut, de moyenne constitution et qui se muove à une vitesse de
1.0~1.5m/seg. Si la hauteur de la personne, la constitution e la vitesse de mouvement
changent, la distance de détection aussi changera.
Configuration du minuteur
La lumière peut être configurée afin de rester allumée pendant une période de temps com-
pris entre environ 8sec (tournez complétement vers la gauche) et un maximum de 12 mi-
nutes (tournez vers la droite).
Tout mouvement détecté avant de l'expiration de ce délai de temps redémarrera le minuteur.
Il est recommandable sélectionner le temps le plus court pour régler la zone de détection et
pour la réalisation de la mise en service.
NOTE: après que la lumière est éteinte, il prend environ 1 seconde avant d'être capable de
commencer à détecter au nouveau le mouvement. La lumière seulement s'allume en ré-
ponse au mouvement et après que ce délai est passé.
Configuration du contrôle de lumière
La valeur de seuil de réponse à la lumière sélectionnée peut aller de 2 jusqu'à 2000 luxes.
Tournez le bouton de commande complétement vers la gauche pour sélectionner l'opéra-
tion du coucher à environ 2 lux. Tournez le command totalement vers la droite pour sélec-
tionner la lumière du jour à environ 2000 Lux. Le bouton de commande doit être tourné com-
plétement vers la droite lorsque l'ajustement de la zone de détection est réalisé.
SOLUTION DES PROBLÈMES
Mauvais
fonctionnement
La lumière du Réglage de contrôle de la lumière sélectionnée
capteur n'allume erroné
pas
Chargez défectueux
Interrupteur principal OFF
La lumière du Mouvement continu dans la zone de détection
capteur ne s'éteint
pas
Le capteur de Le capteur n'est pas monté pour détecter
lumière s'allume mouvement fiable
sans pour autant
Mouvement a eu lieu, mais pas identifiée par le
qu'il y ait
capteur (mouvement derrière le mur, le mouve-
mouvement
ment d'un petit objet dans la lampe à proximité
reconnaissable
immédiate etc)
La charge ne Les mouvements rapides sont supprimées pour
fonctionne pas minimiser dysfonctionnement ou la zone de dé-
malgré tection que vous avez défini est trop petit
mouvement
Raison Solution
Ajustez le réglage
Changer charge
Allumer l'interrupteur
Vérifier le réglage de zone
Montage du détecteur
correctement
Vérifier le réglage de zone
Vérifier le réglage de zone

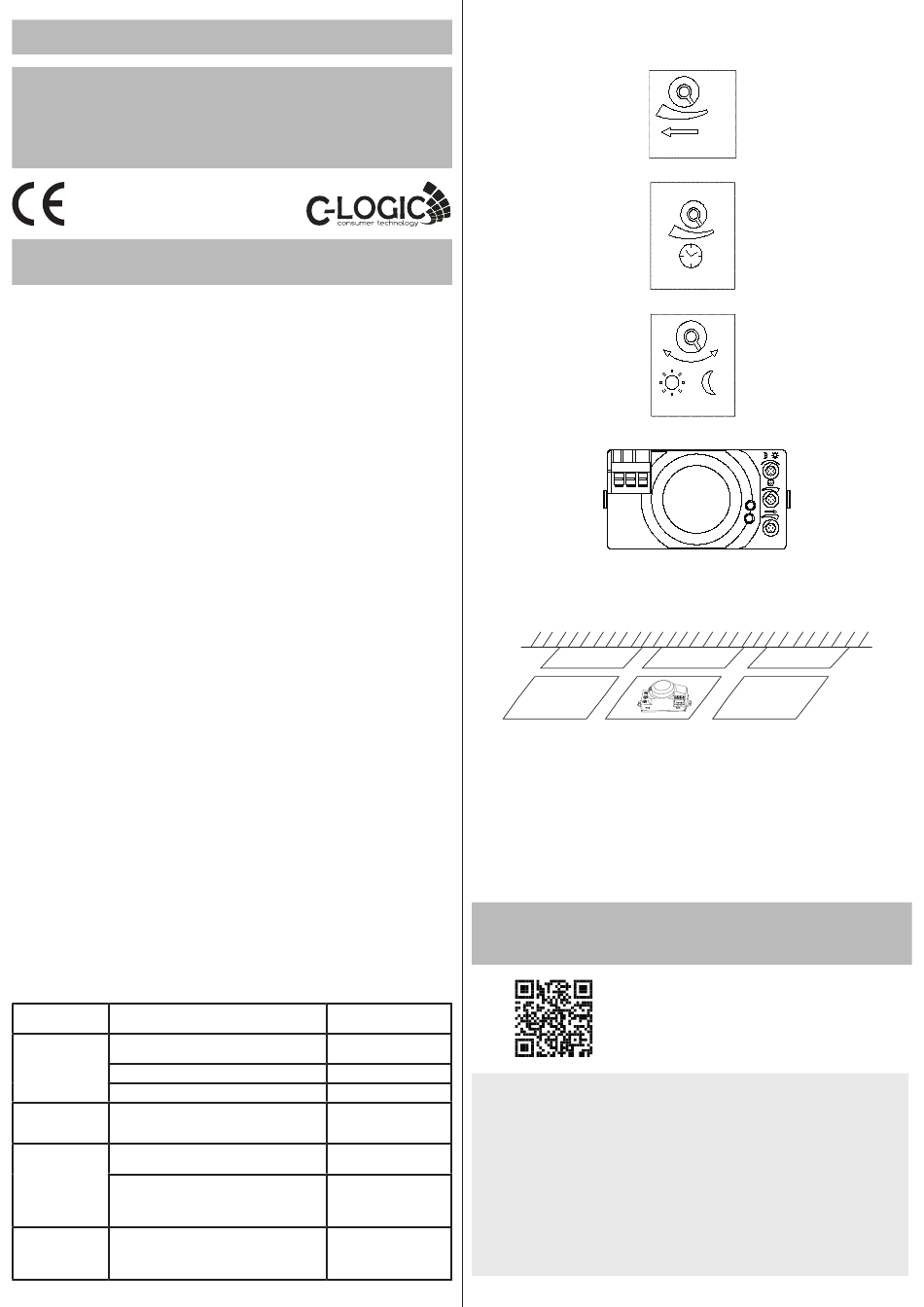

RÉGLAGE DE COUVERTURE
RÉGLAGE DE TEMPS
FR
RÉGLAGE LUX
SCHÉMA DE CÂBLAGE
Connecter N, L à l'alimentation; Connect N, L' with load.
INSTALLATION
Placer le détecteur au-dessus du faux-plafond, avec la face plane en appui sur le faux plafond.
TELECHARGEMENT MANUEL
FABRICANT:
MGL International
APAC: MGL GLOBAL SOLUTIONS LTD
info.apac@mgl-intl.com
Flat 4-1, 4/F, No. 35, Section 3 Minquan
East Road. Taipei, Taiwan.
Tel: +886 2-2508-0877
EMEA: MGL EUMAN S.L.
info.emea@mgl-intl.com
Parque Empresarial Argame, 33163
Morcín. Asturias, Spain.
Tel: +34 985-08-18-70
1-10m radii
8sec~12min
2~2000LUX
L L' N
COMPLET
Vous pouvez télécharger le manuel complet à
l'URL
https://clogic-intl.com/clogic-650-md
